Comme on m’a encore donné une idée sur un forum, j’exécute.

Voici mes brides (crampons plaqueurs)

J’ai pas du chercher longtemps, il y a un tas de modèle différent, je me suis inspiré d’un modèle vu chez Otélo, Je n’ai pas pris les même dimensions, j’ai voulu faire au mieux pour mes besoins

Ces petits outils sont hors de prix mais quand on les fait soit même, on peut bien s’en payer 4.

Par la même occasion, je me débarrasse de ma ferraille.

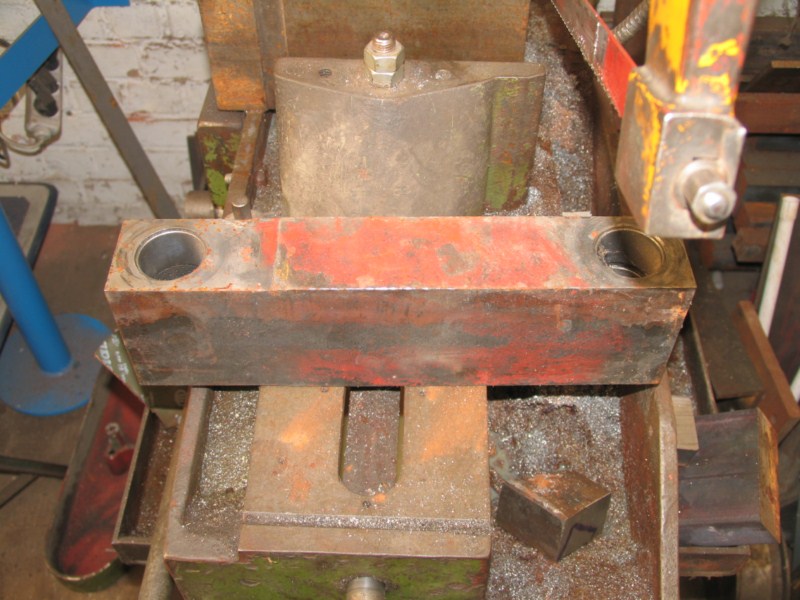

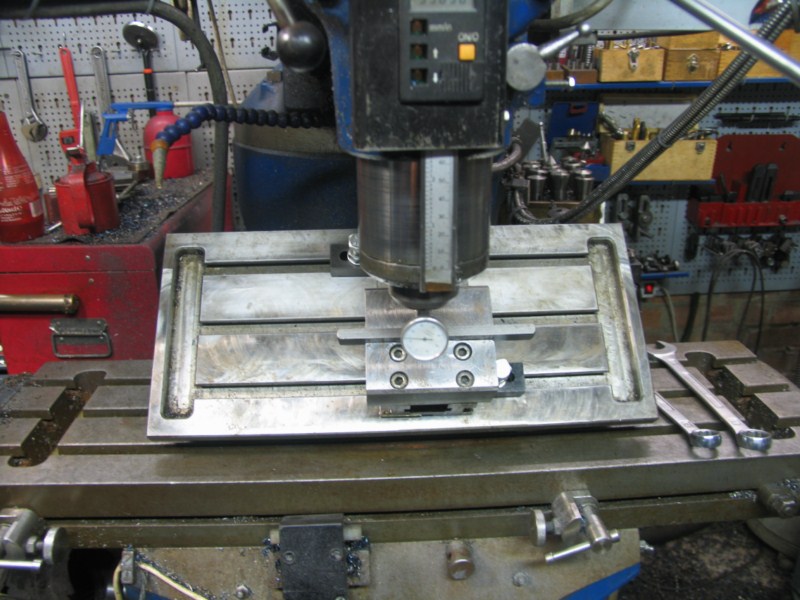

Pour gagner du temps en usinage, je vais prendre des pièces assez longues pour faire les quatre pièces que je couperais une fois profilé

On reprend un autre morceau comme celui-ci

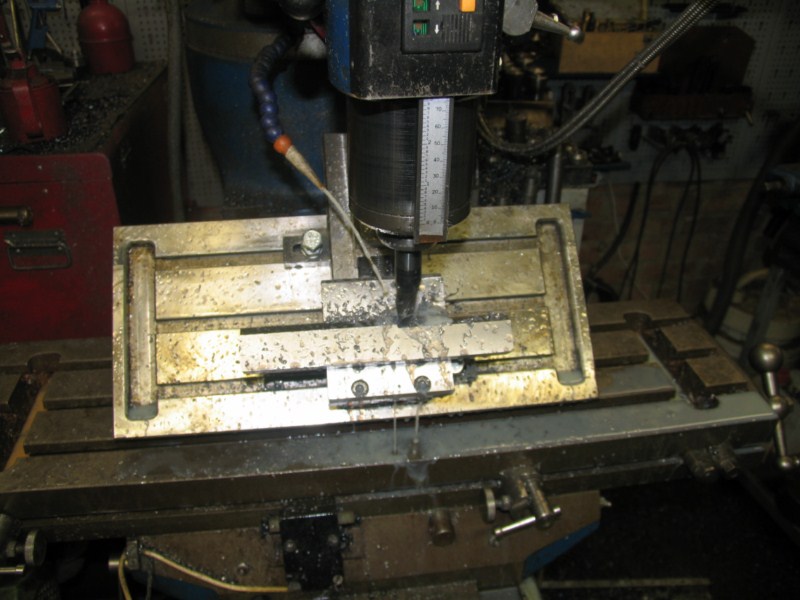

C’est parti pour l’usinage des deux pièces, une pour les mors fixes et une pour les mors mobiles

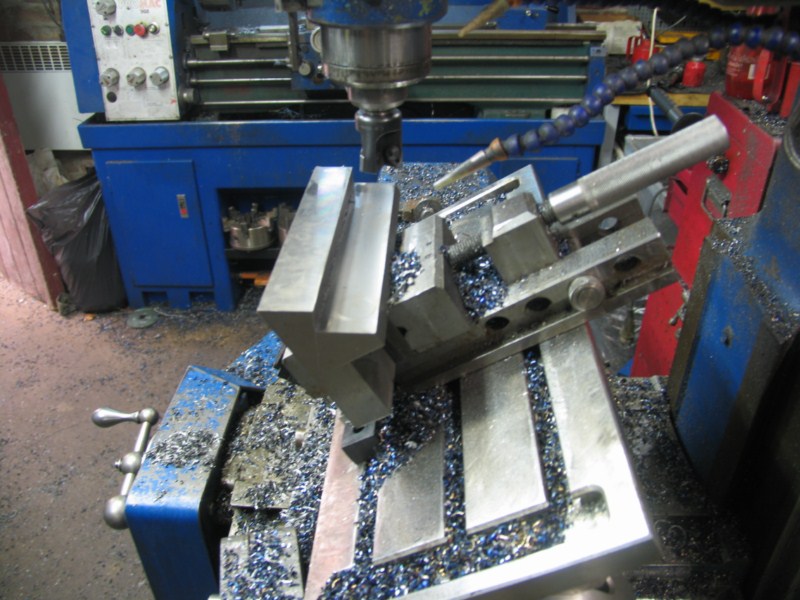

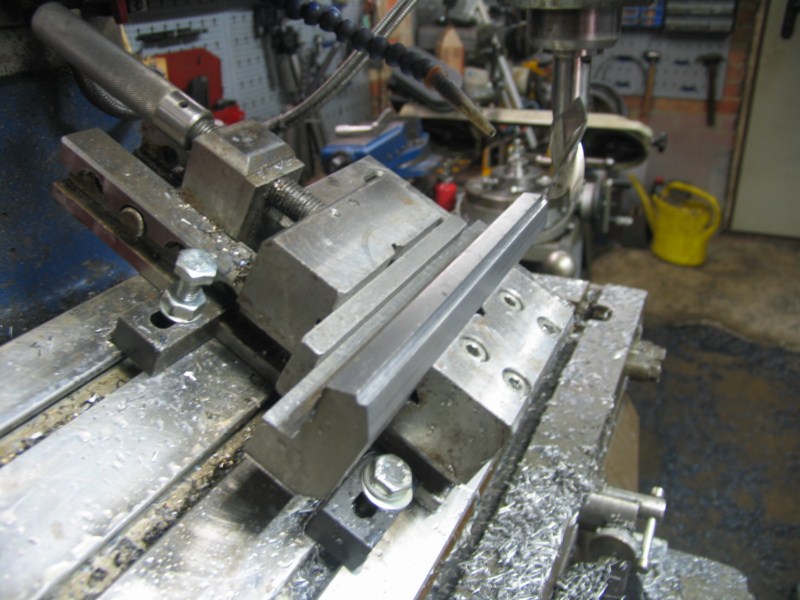

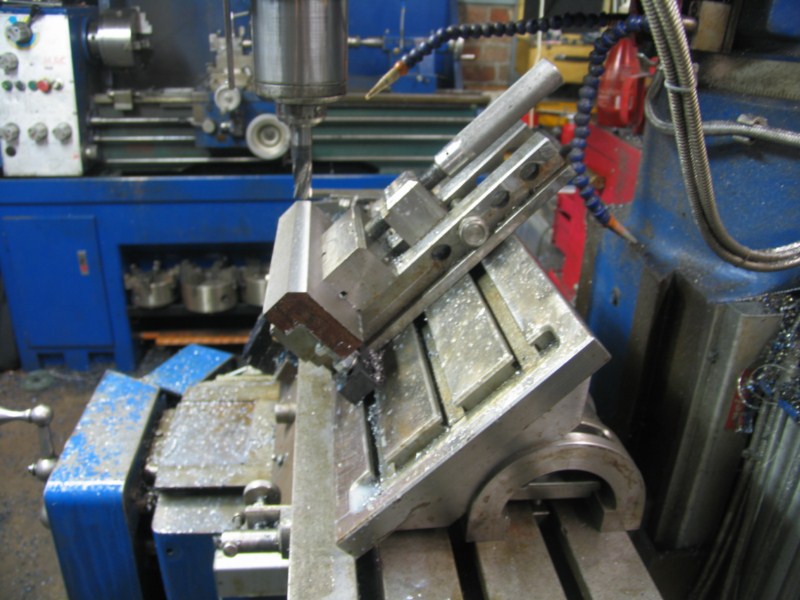

Mise en place de la table inclinée avec l’étau de ma fabrication

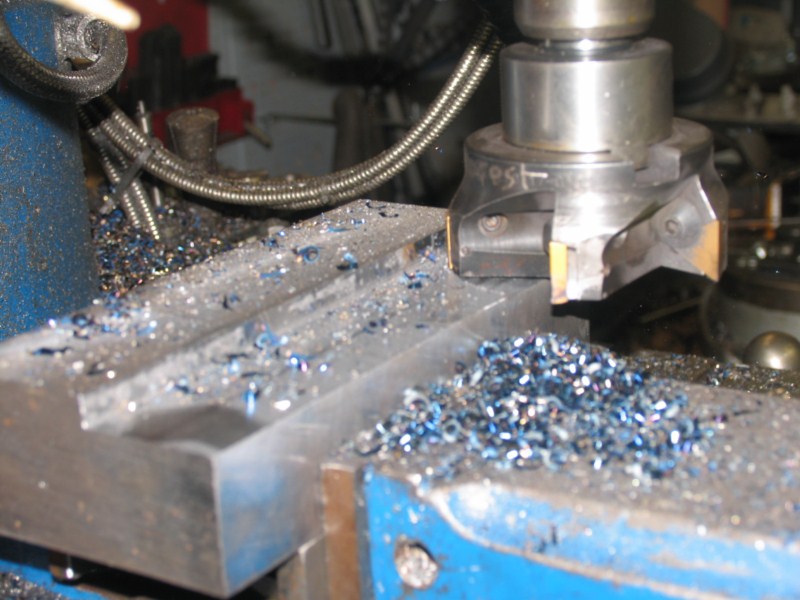

Je commence par faire le chanfrein à 45° sur les mors mobiles

puis je règne la table a 30°, elle restera comme ça

jusqu'à la fin des opérations.

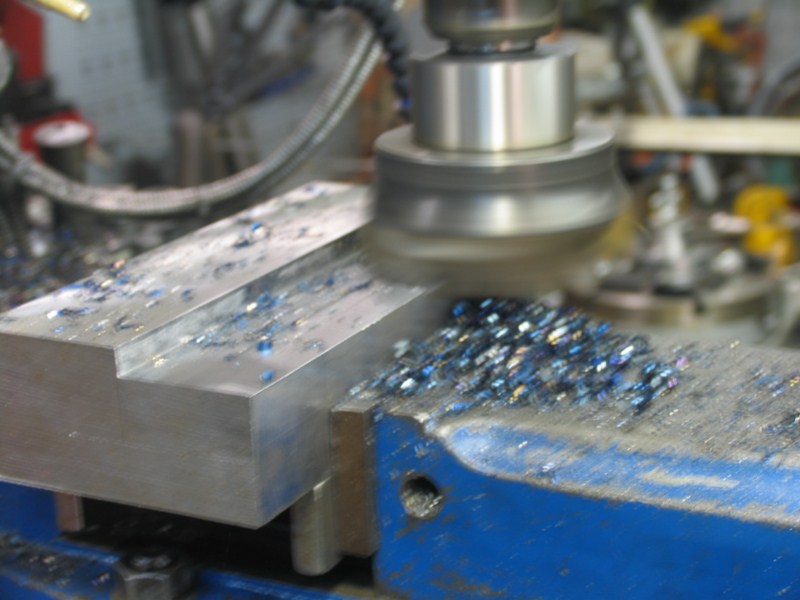

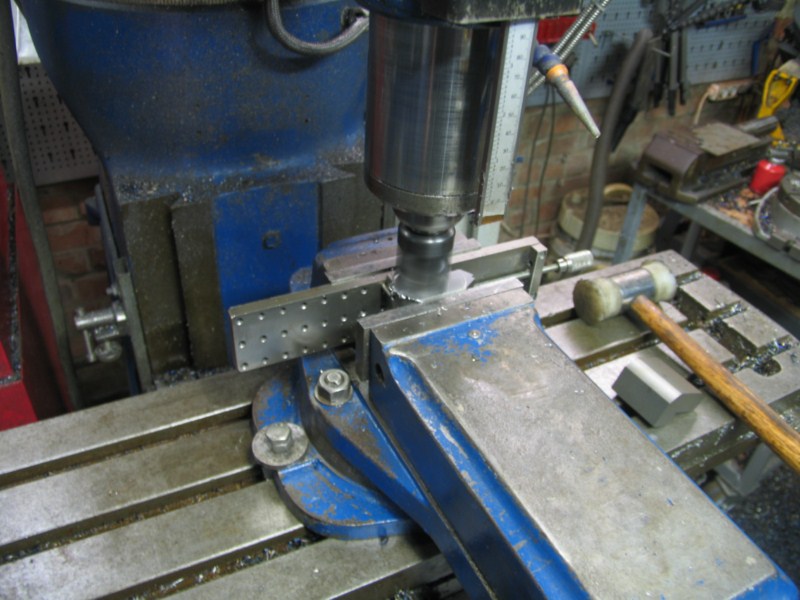

Usinage de l’assise des petit mors

Puis usinage de la partie fixe.

Une fois la pièce terminée, je la
débite en morceau de 50mm
pour avoir une mesure finie de 49mm

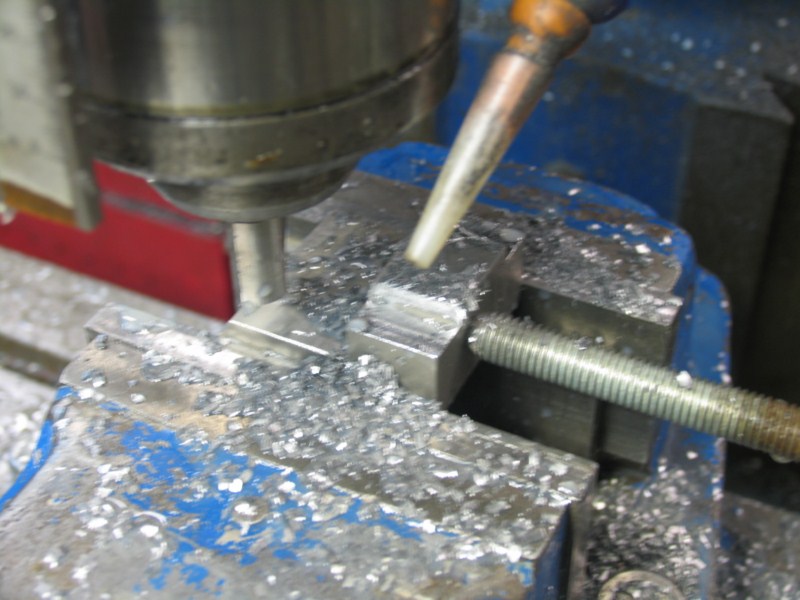

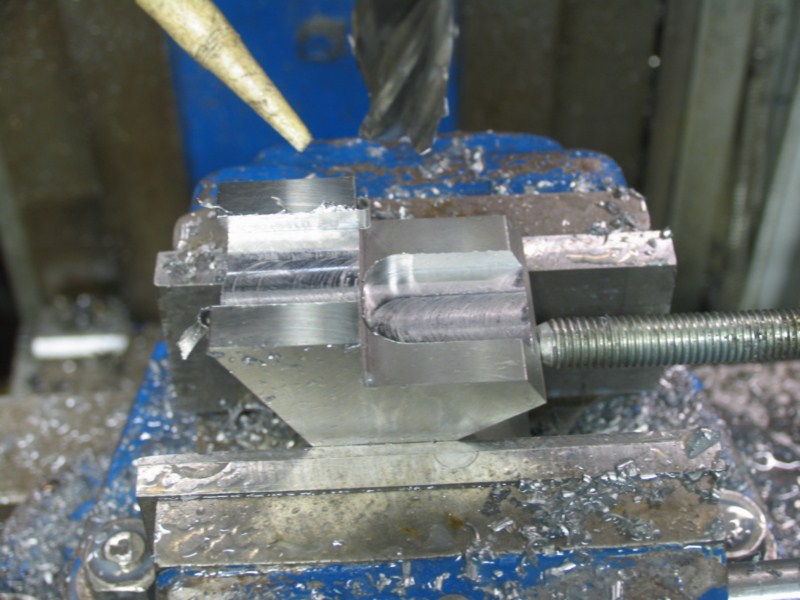

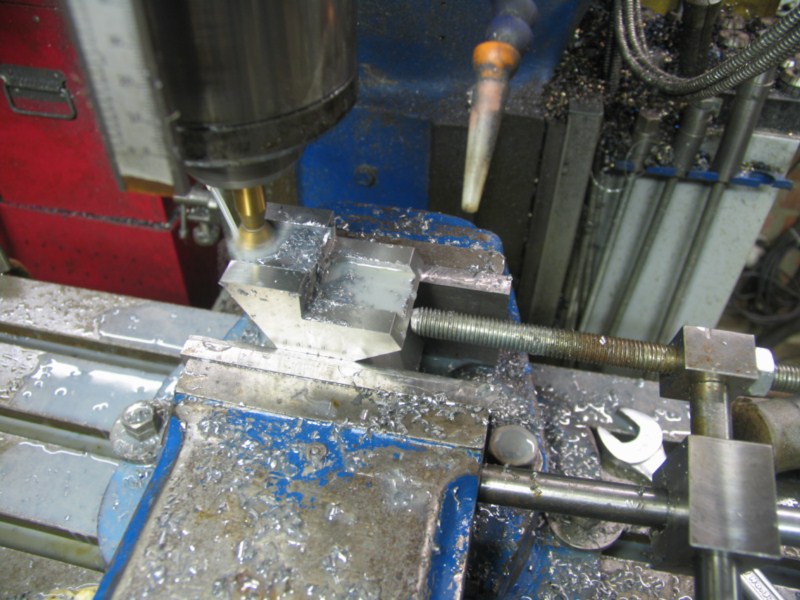

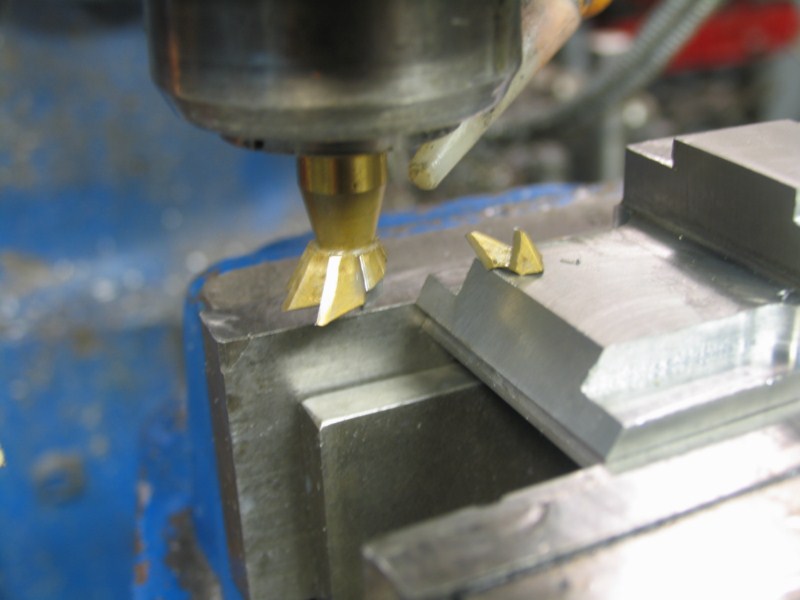

Usinage des coulisses. La partie
inférieure sera en queue d’aronde.

Le but de ces queues d’aronde
n’est pas de supprimer le jeu,
je ne vais pas m’amuser à mettre
un lardon, c’est juste pour
empêcher les deux mors trop
d’écarter, je ne sais pas si dans le commerce c’est ainsi mais
je préfère.

Pas de chance, moment de distraction, vitesse trop faible et avance trop rapide, on perd des dents
J’en ai bien d’autres mais je me demande si ça marchera encore avec 3 dents en moins.
Ben oui j’ai su finir les huit pièces sans problème.

Ca coulisse très bien, ça paraît
simple mais la précision est
de rigueur pour que les deux
parties restent parfaitement
en contact sur toute la
longueur des glissières

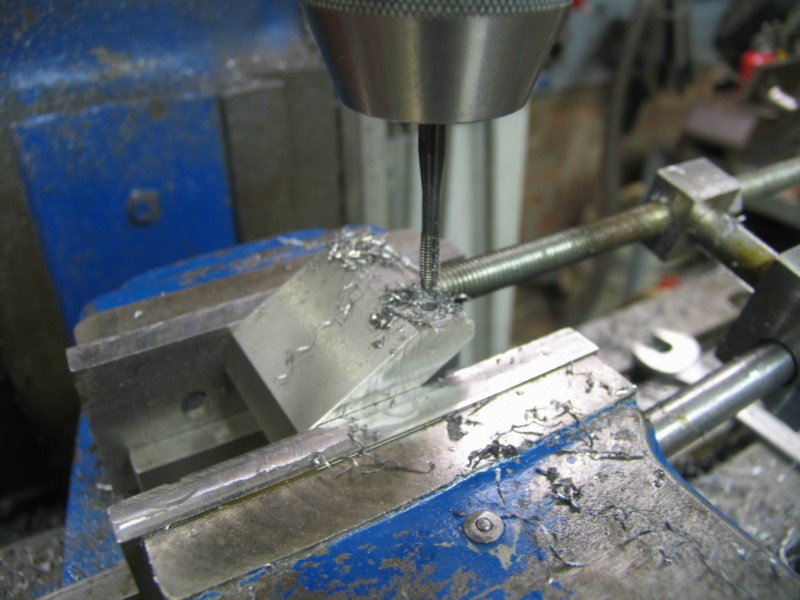

Perçage et taraudage pour les
vis de serrage.

J’ai prévu de mettre un ressort
pour faire remonter le mors mais
ceux que j’ai sont limite en grosseur,
pour être sur que ça passe j’ai
fraisé une réservation.

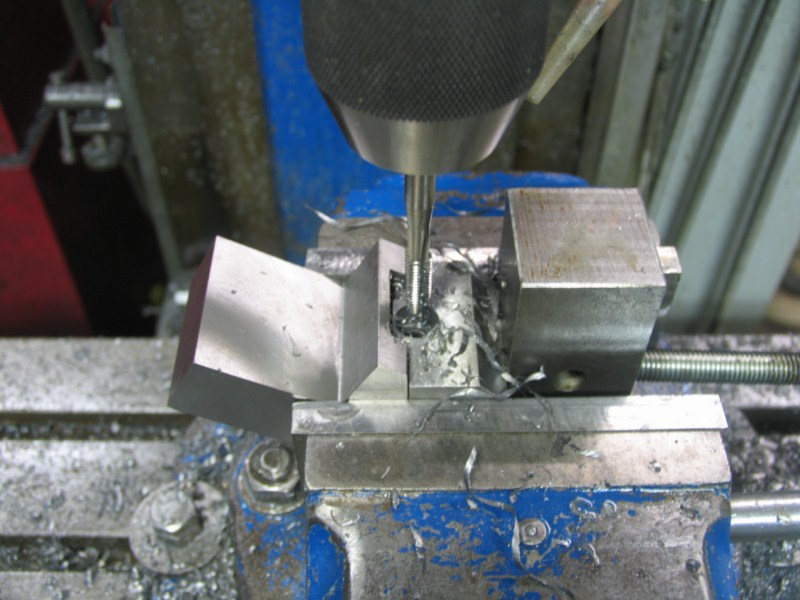

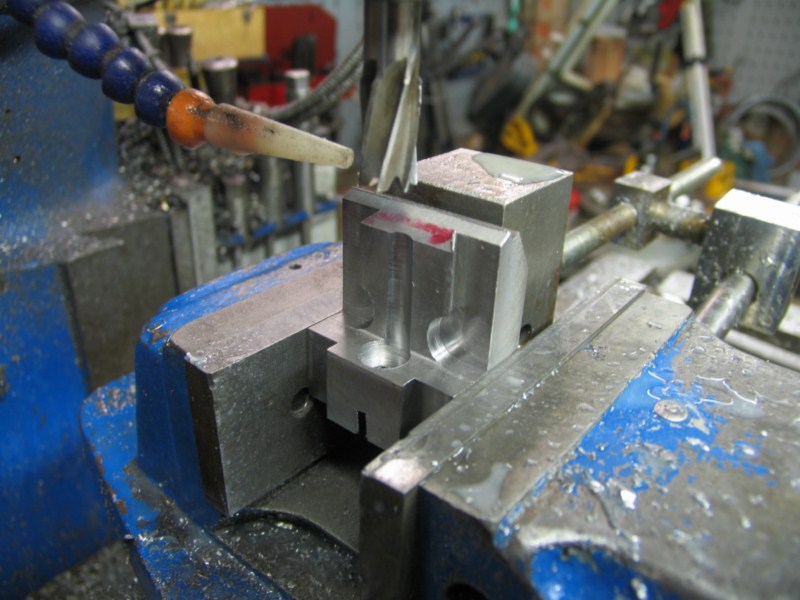

Ici deux perçages en M5 pour
la pose des petit mors

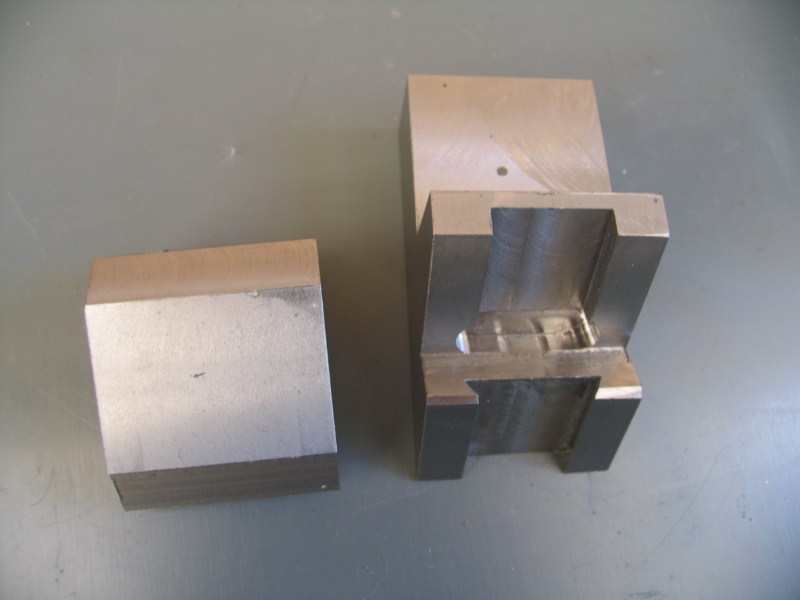

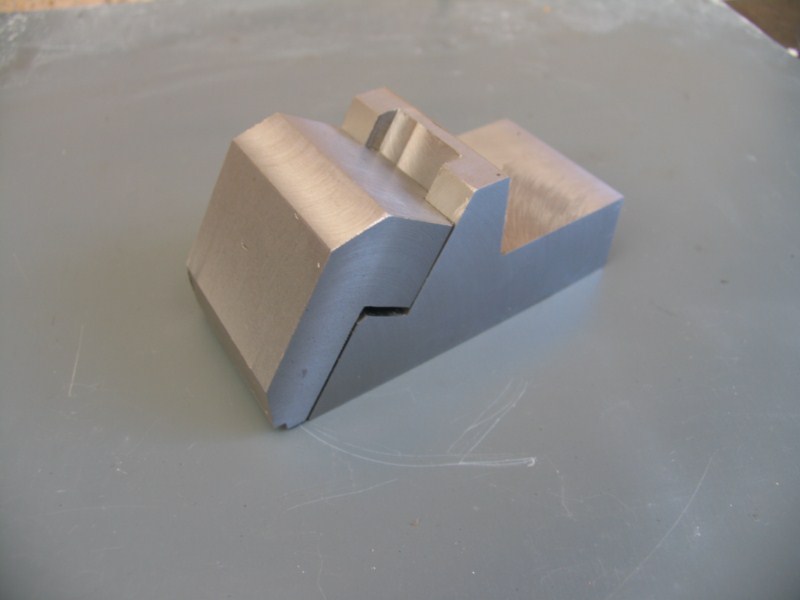

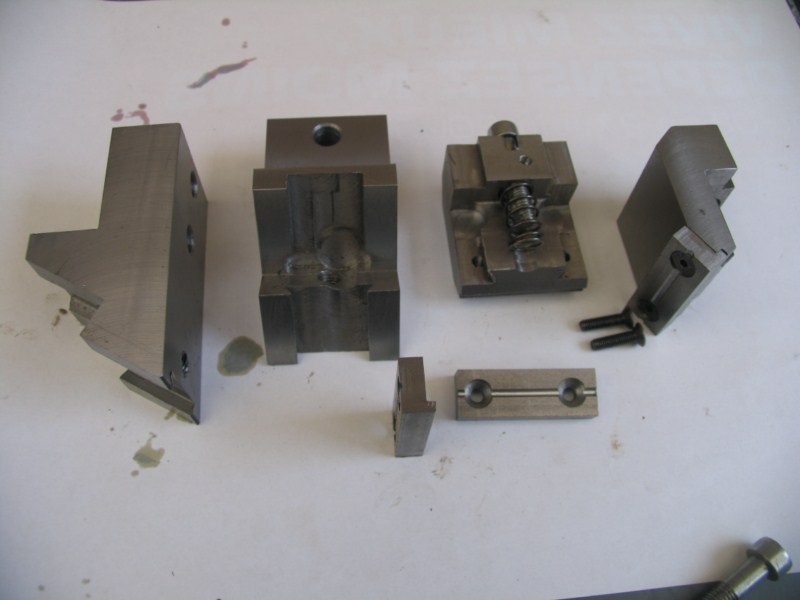

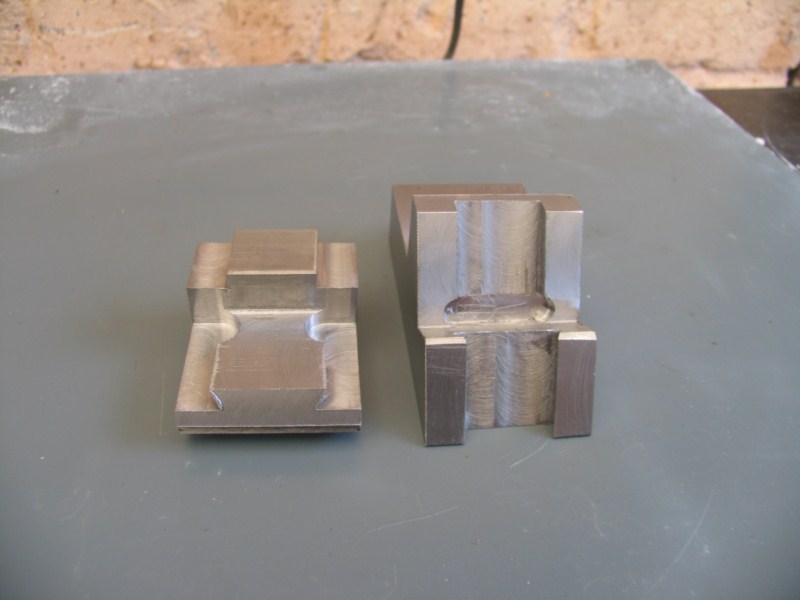

Un petit aperçu des différentes
pièces

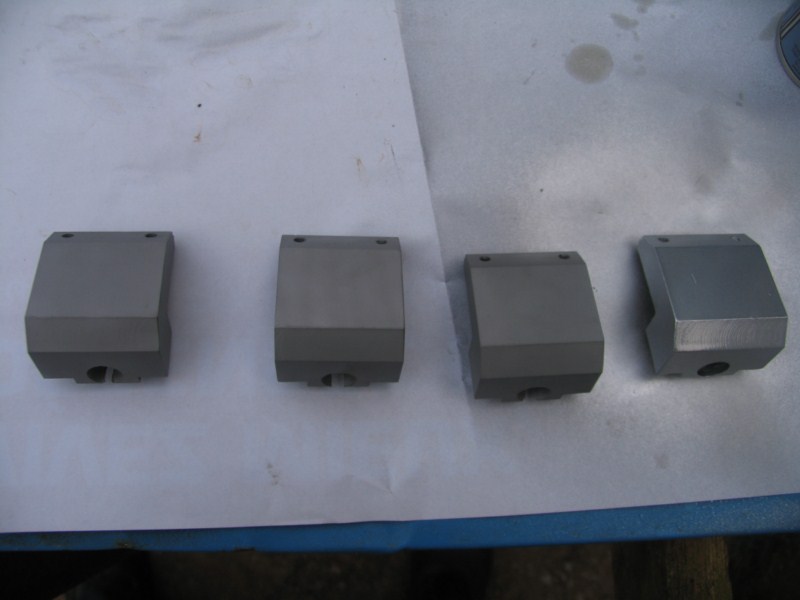

Pour la finition, les mors mobiles
seront sablés au sable fin puis verni,
ici trois sur quatre sont sablés

Grand merci a tous pour avoir pris le temps de lire ce reportage jusqu’au bout.

Une fois de plus je me suis éclaté sur ce projet, il faut compter que j’ai mis à peu près 15h pour les réaliser.

Philippe
