Me voici de retour avec trois petits étaux de
fraisage bien sympa, je sais, on me demandera
surement pourquoi trois alors que deux c’est
suffisant mais quand il y en a pour deux,
il y en a pour trois.

Déjà depuis longtemps j’avais l’intention
d’acheter ce genre d’étau mais quand on
voit le pris on reporte facilement.

Bien sur je n’invente rien, ça existe
déjà. J’étais partant pour un système à
crampon qui évite l’emploi de goupille mais
il y a peu de temps j’ai eu l’occasion
d’essayer ce genre d’étau, bien pratique
jusque quand il y a des copeaux dans la rainure,
alors ça ne va plus si bien et quasiment
impossible de nettoyer sans retourner l’étau
alors que ce système ci, il suffit d’enlever la
goupille et le mors se retire en un quart
de seconde. Un petit coup de soufflette
et on en parle plus.

Comme je suis tombé sur un fer carré
de 50/50mm, je me suis dit que c’était
l’idéal pour la fabrication.

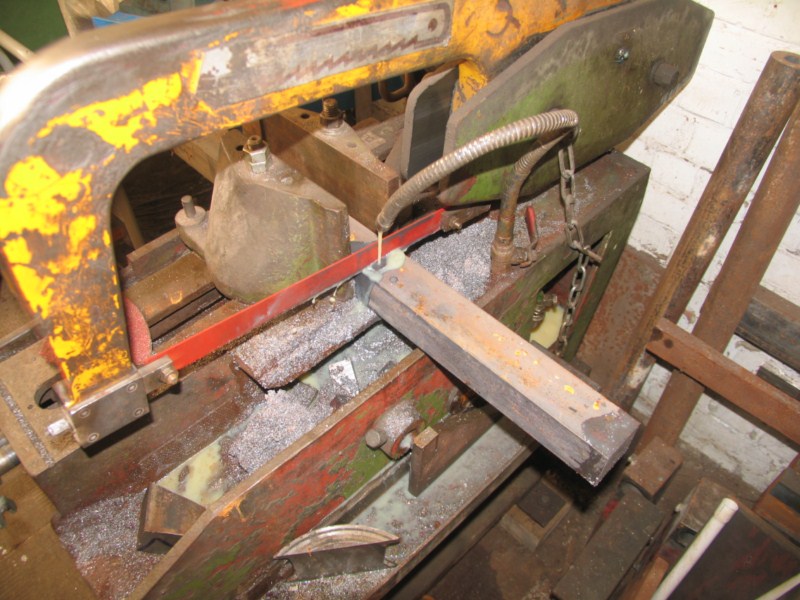

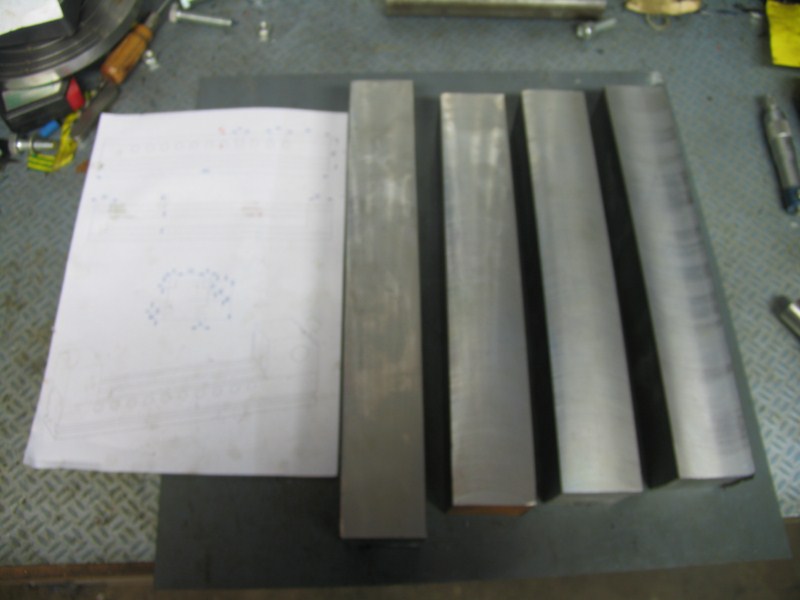

J’ai débité 3 longueurs de 302 mm et laisser
le reste pour les mors

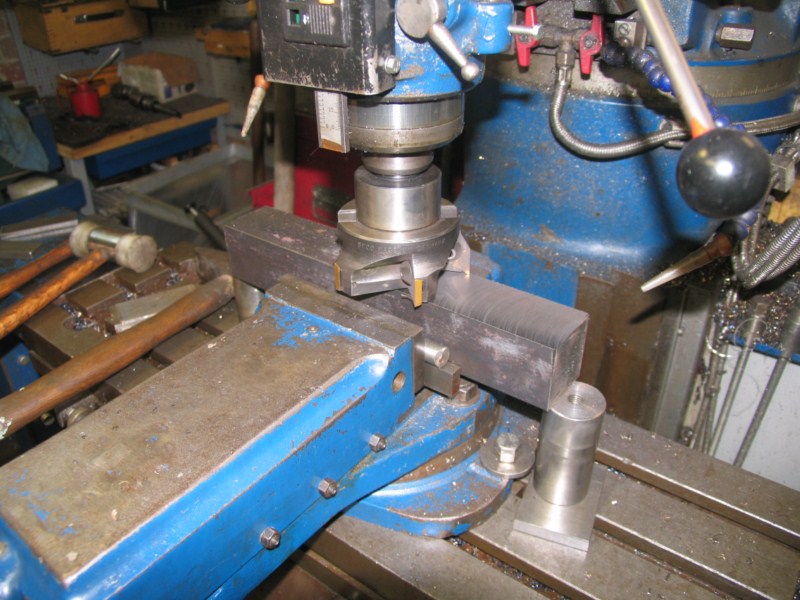

Petit surfaçage des quatre faces et mise
à mesure à 49/49mm

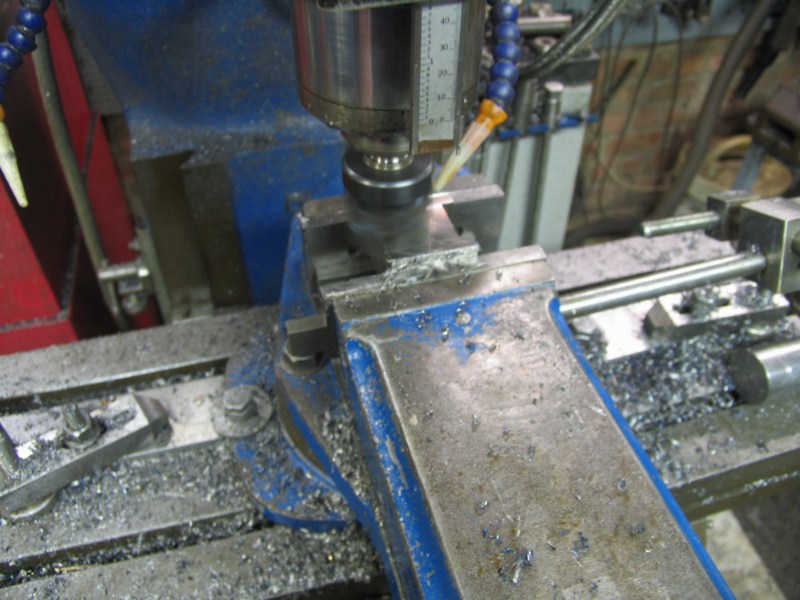

Pour la partie mors, j’ai usiné une rainure de 33mm

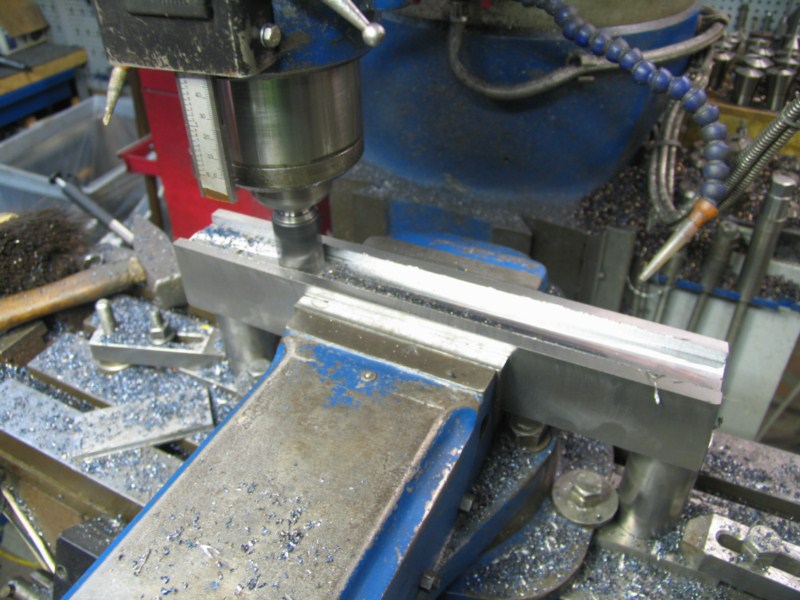

Pour la base de l’étau j’ai usiné deux batée
de 8/8mm qui constituera les glissières
Puis mise à longueur a 300mm

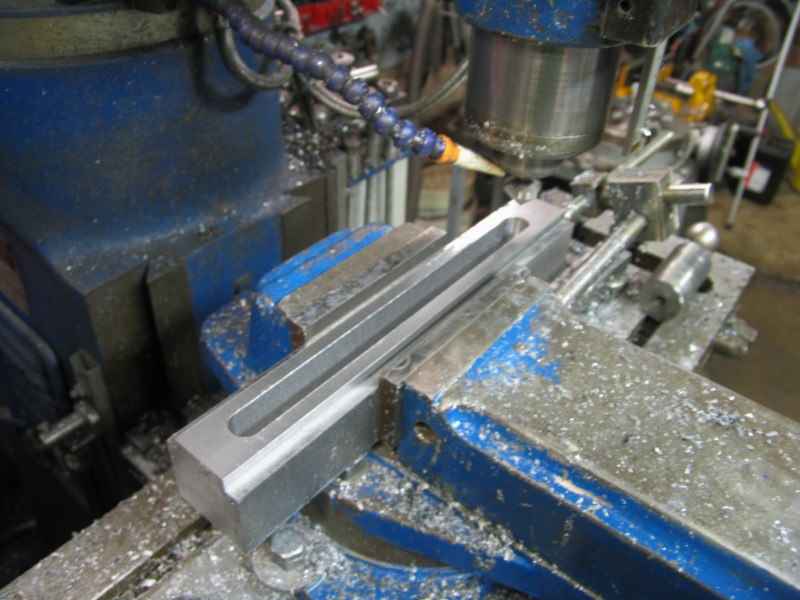

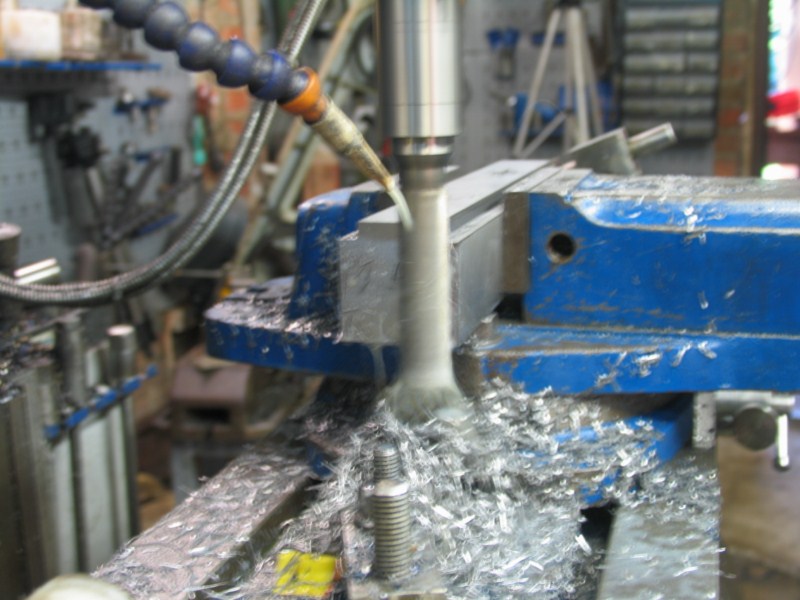

J’ai ensuite usiné une rainure de 31mm de
profondeur pour recevoir le tirant du mors mobile

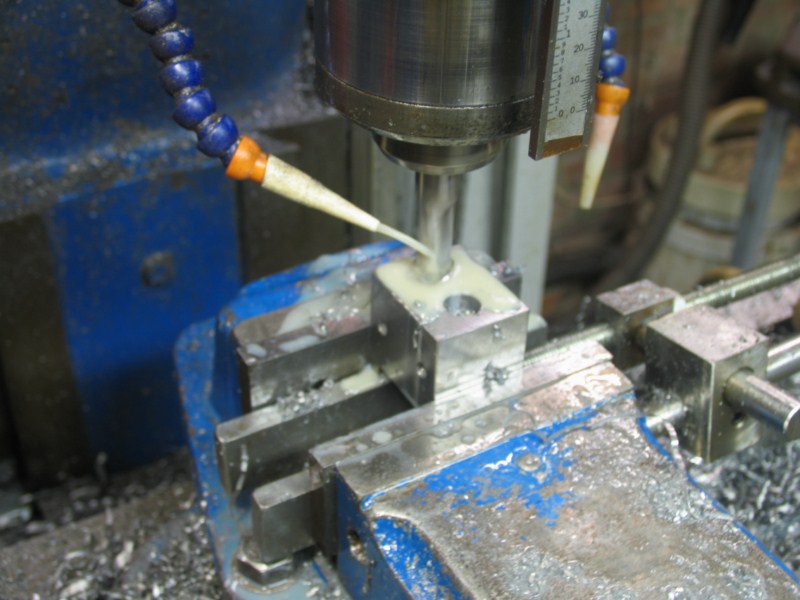

Puis j’ai mis à mesure les mors et fait les différents
perçages

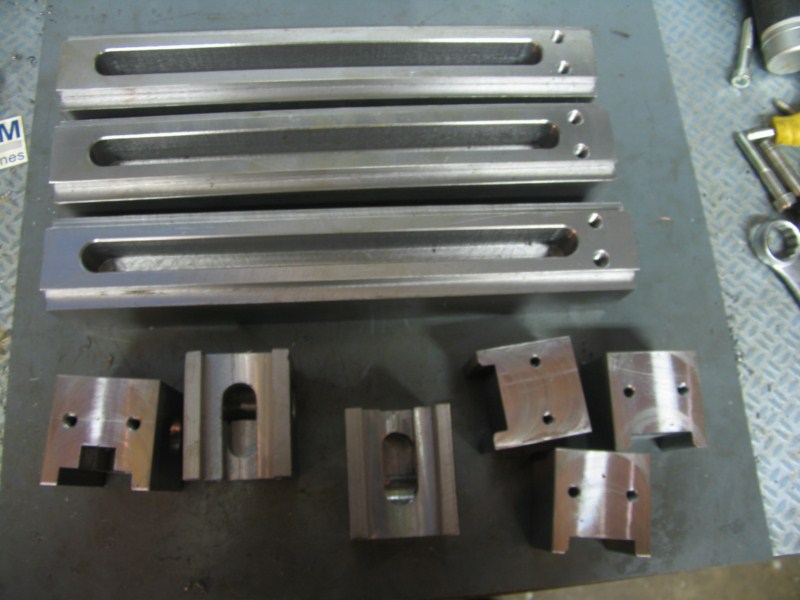

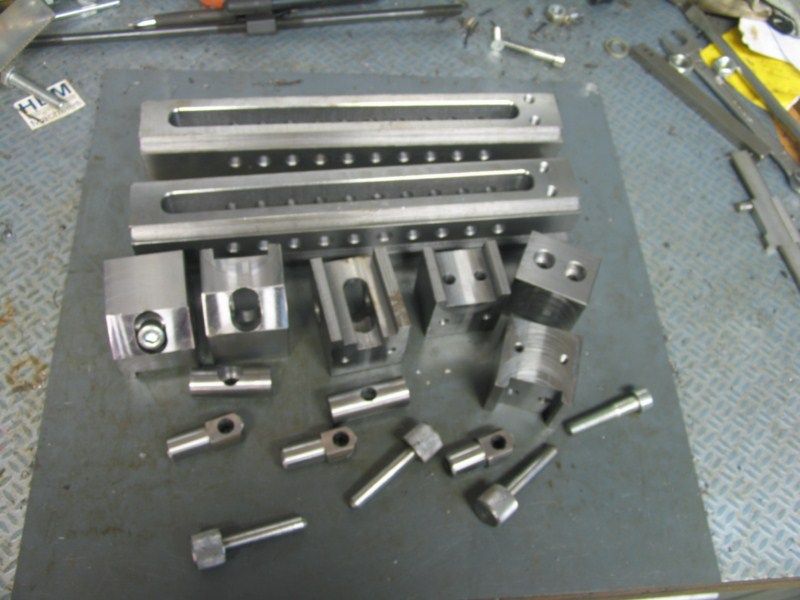

Un aperçu des pièces à ce stade.

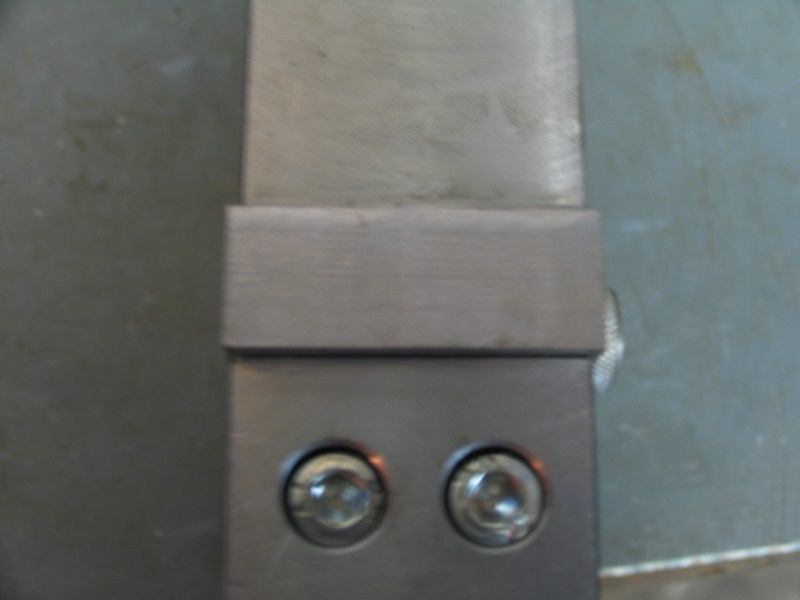

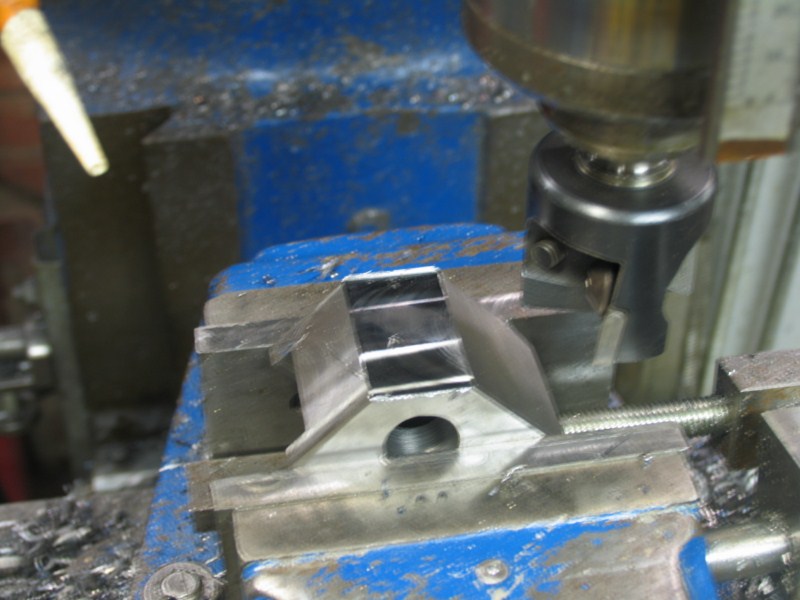

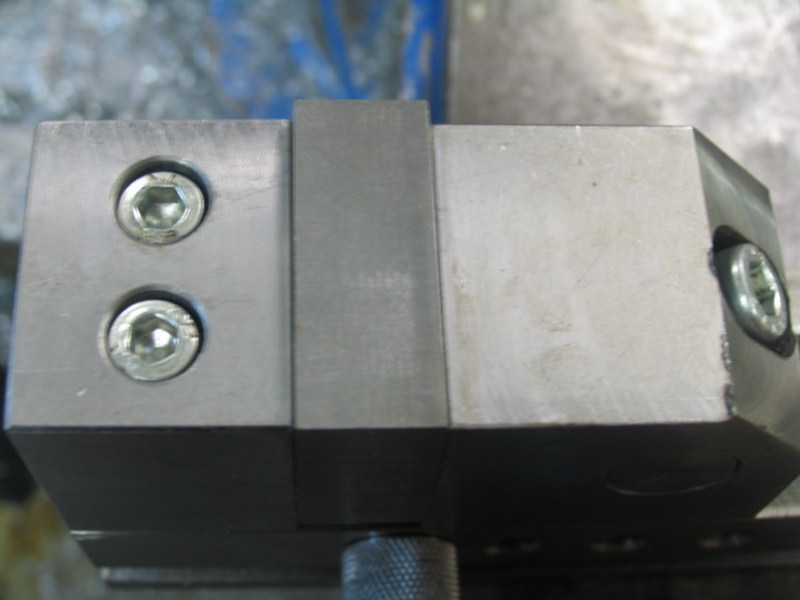

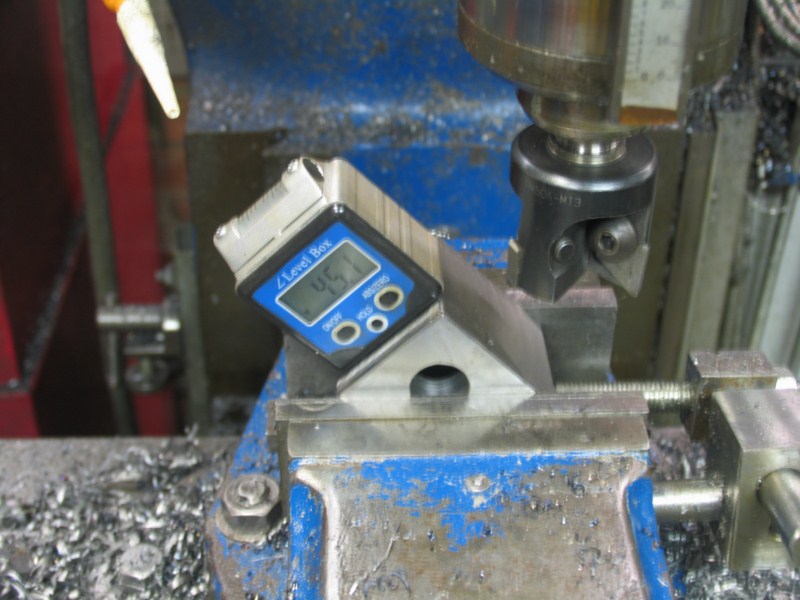

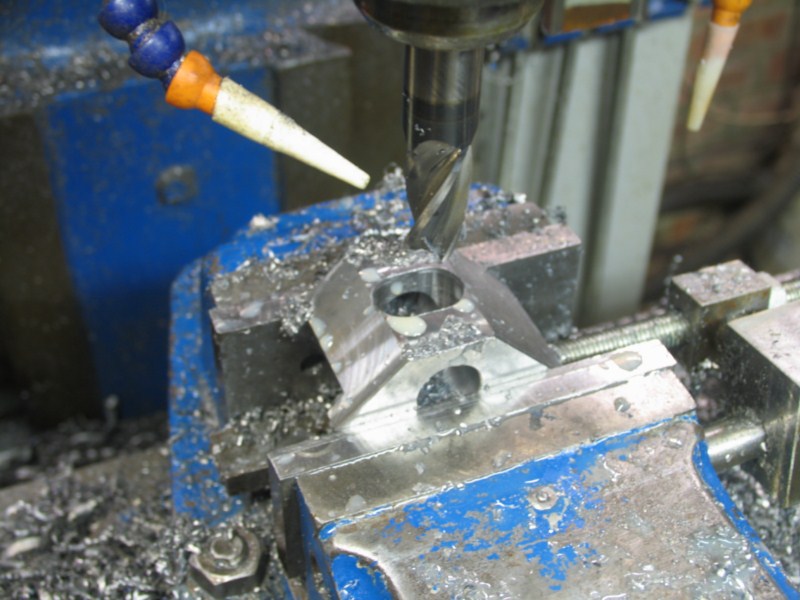

Un petit fraisage pour casser le coin et pour loger la tête de vis du tirant

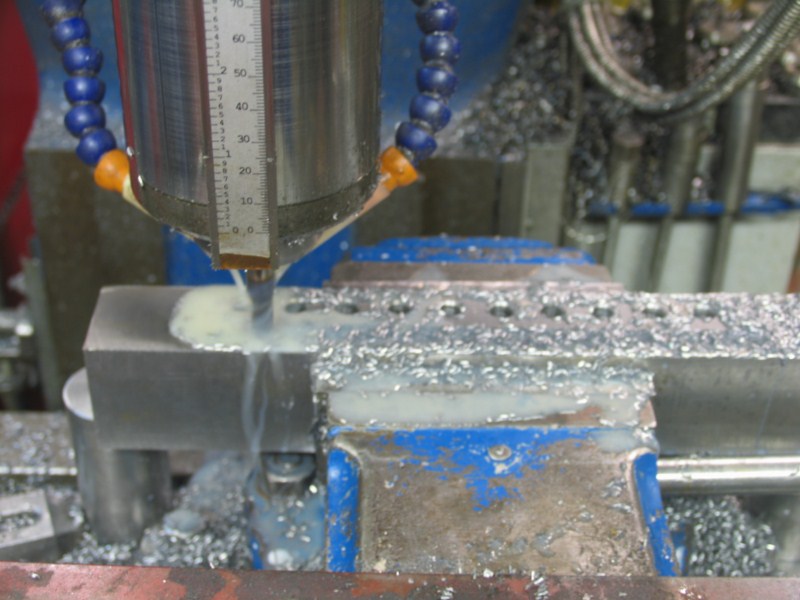

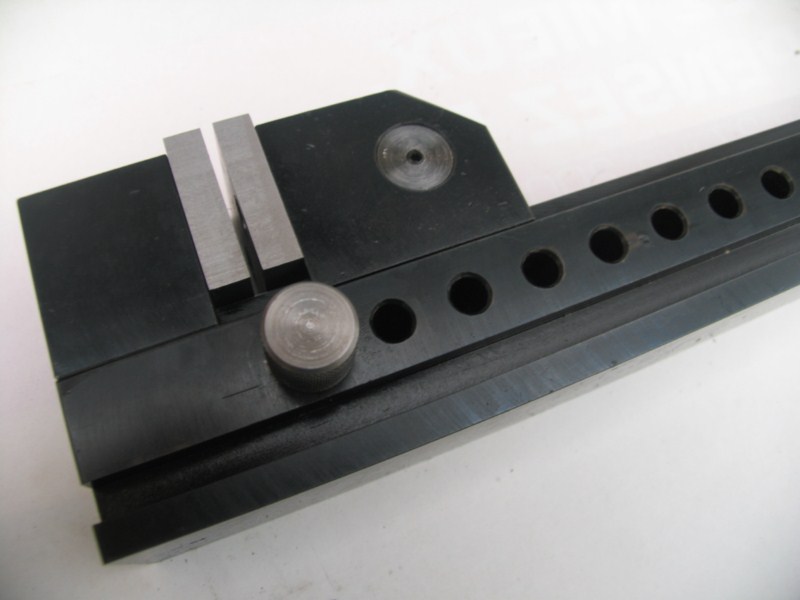

Perçage de la base de l’étau pour recevoir une goupille

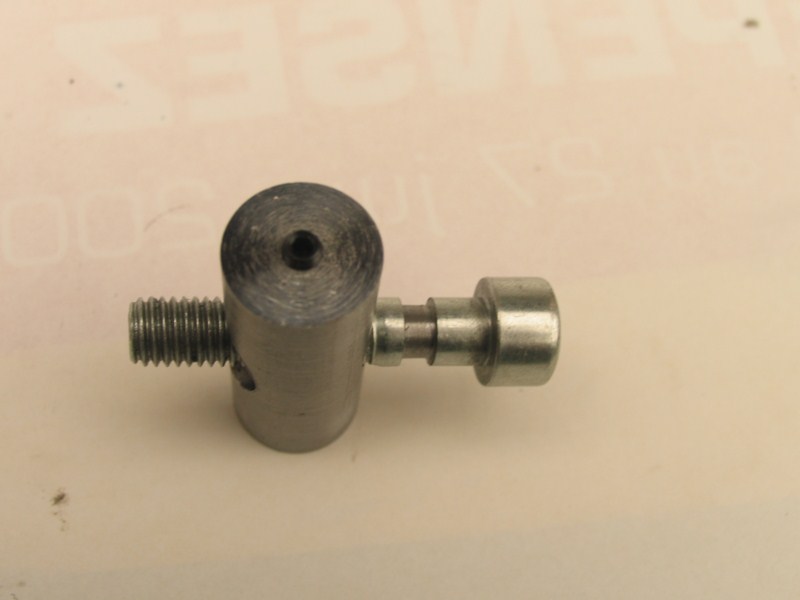

Je ne détaille pas la fabrication des tirant mais

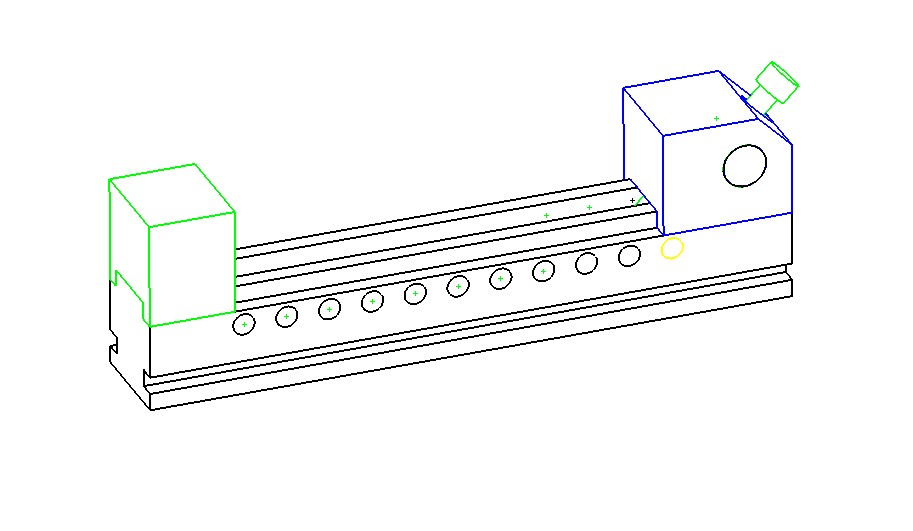

les photos sont parlante et un plan sera a
disposition de celui qui est intéressé.

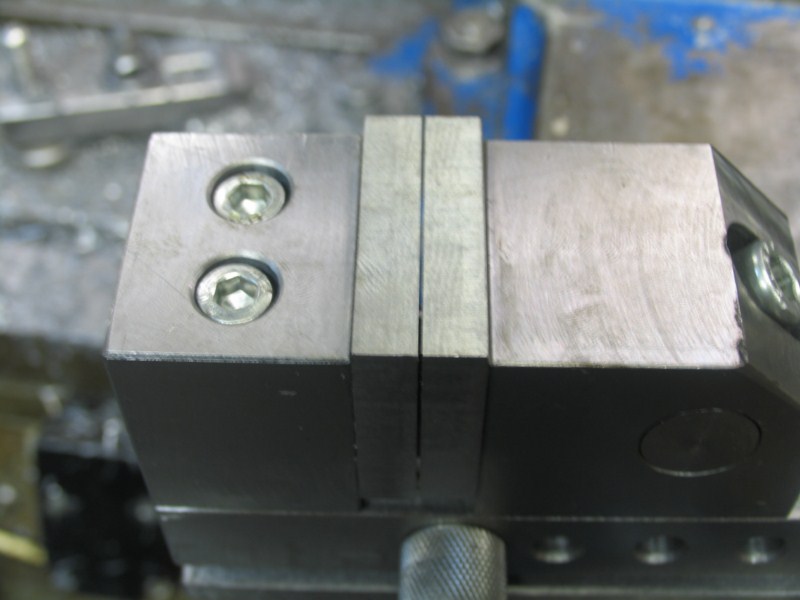

Et voilà l’ensemble des pièces

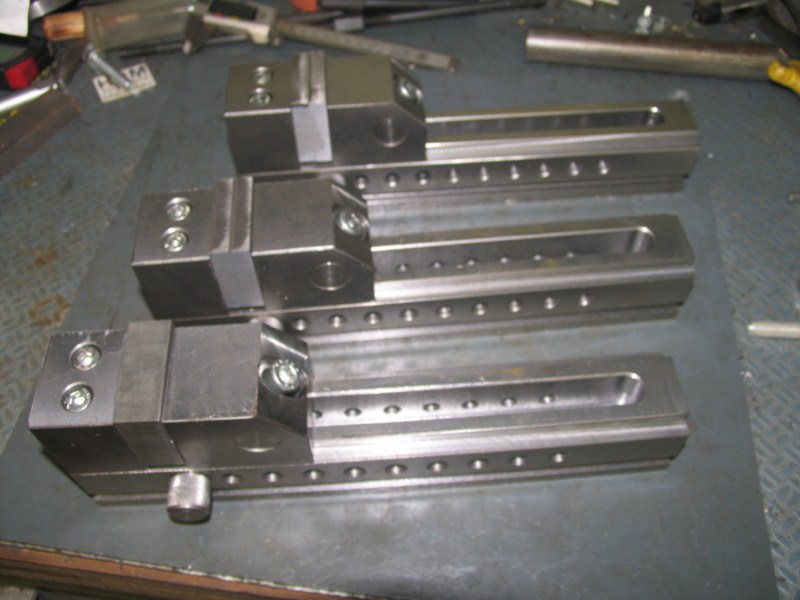

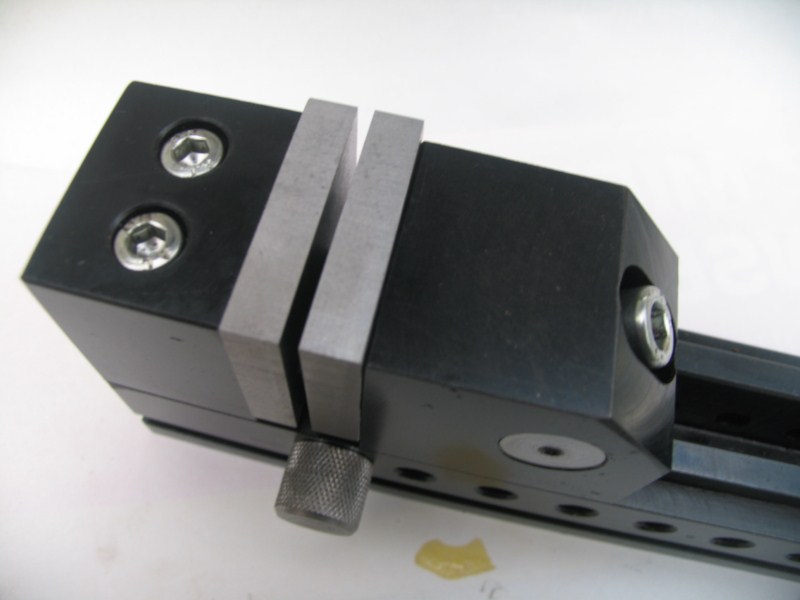

Maintenant la petite famille au complet
