Une
lunette
|
La lunette fournie avec mon tour est trop
petite pour mon prochain projet, il me reste qu’a en faire
une autre, je me suis inspiré pour ça sur certaine personnes
sur ce forum et surtout de Vogèle que je salut au passage.

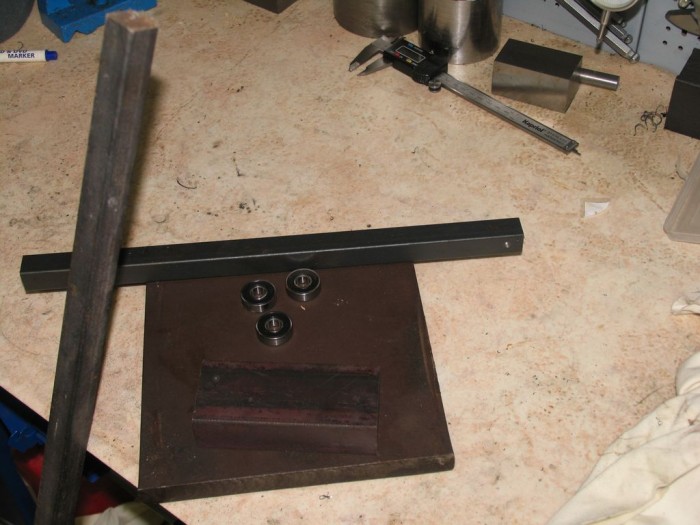

Le matos
 |

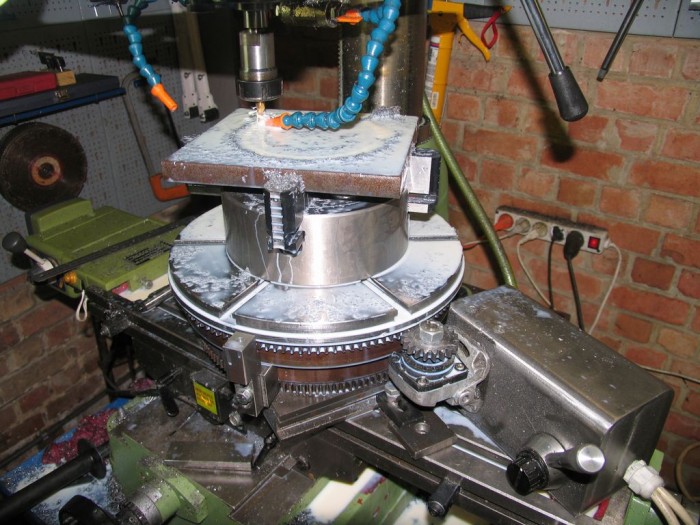

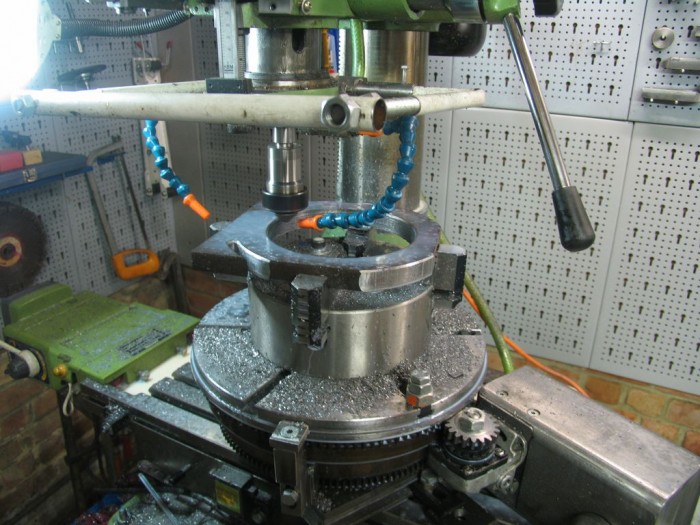

Dans une plaque d’acier de 230/200/20 mm je
découpe le centre qui fera 150mm
 |

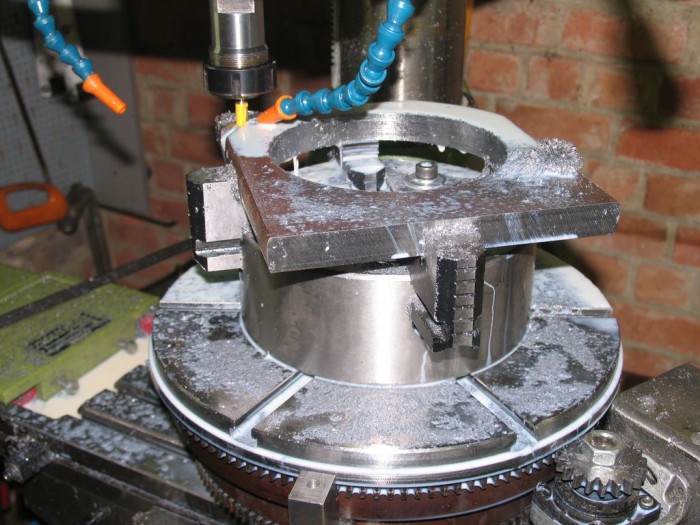

Puis c’est au tour de l’extérieur
 |
 |

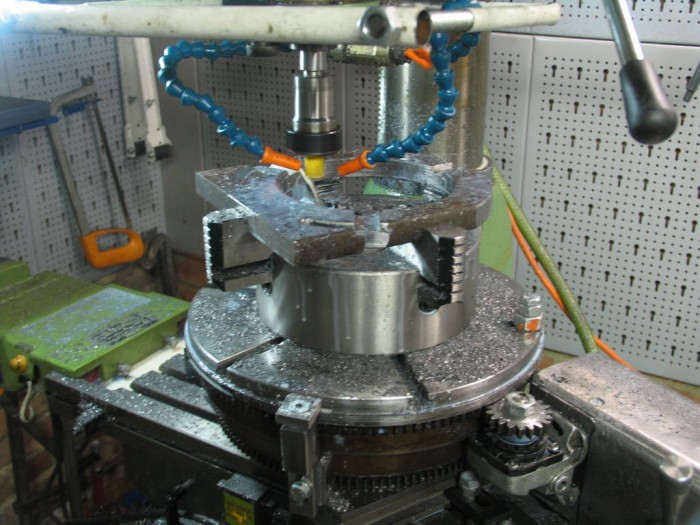

Pendant que mon plateau est bien centré,
j’usine les trois rainures qui recevront les doigts
 |
|

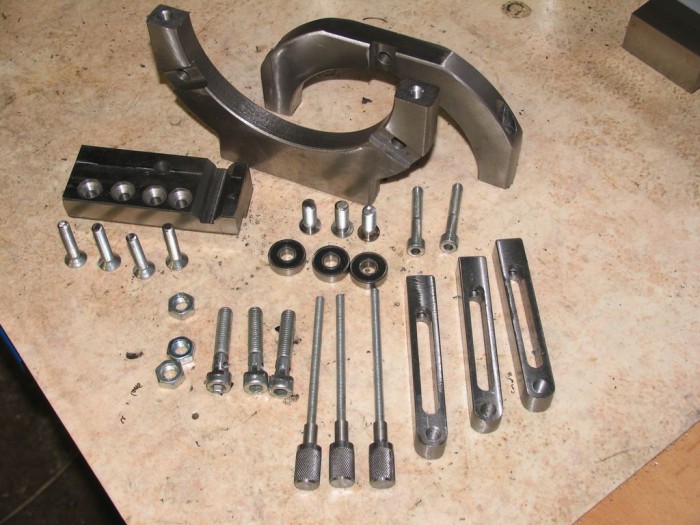

Dans de l’acier
de 20/20mm, j’usine les trois doigts, une autre pièce de
50/30/120 me servira de base, un axe de 15mm me servira pour
les réglages qui recevra 3 bouts de tige fileté de 6mm, le
bout des doigts se terminent par un roulement
 |
|
La lunette sera
coupée en deux puis assemblée par vis pour me permettre de
l’ouvrir en deux au cas où ce serait nécessaire et le

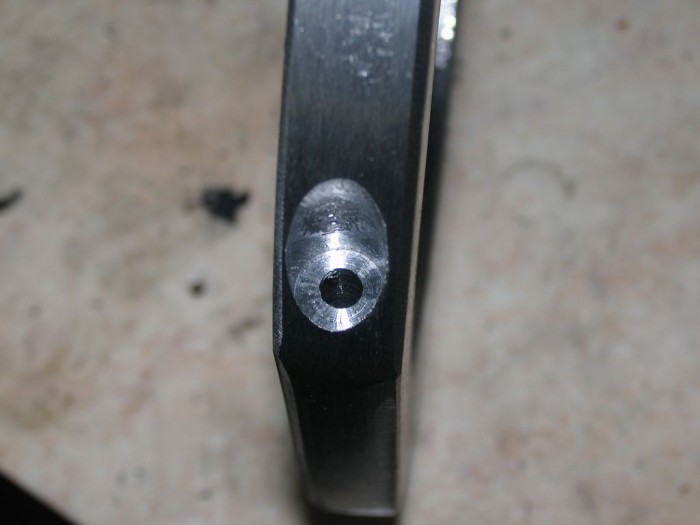

passage des vis sera fraisé
 |

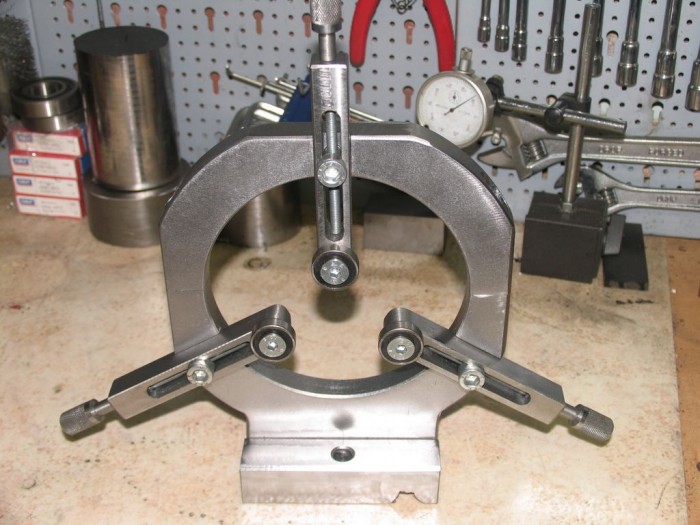

La lunette une fois montée a une capacité de
120 mm
 |
|

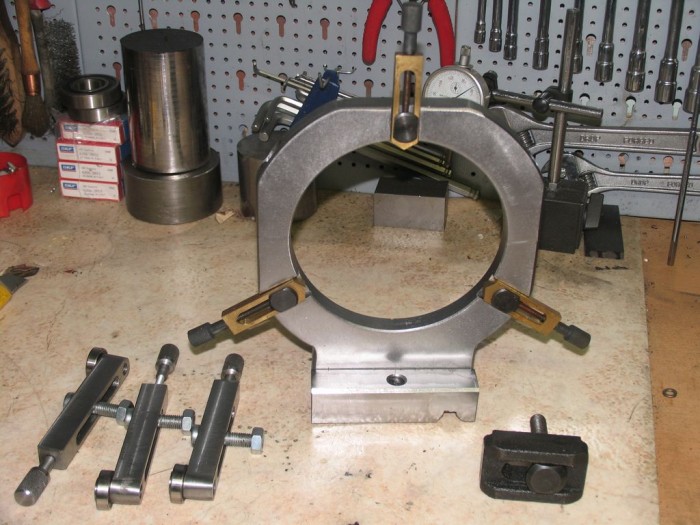

Si le besoin se
fait sentir je peux remplacer les doigts à roulement par des
doigts en laiton, la capacité passe alors a 150mm
 |

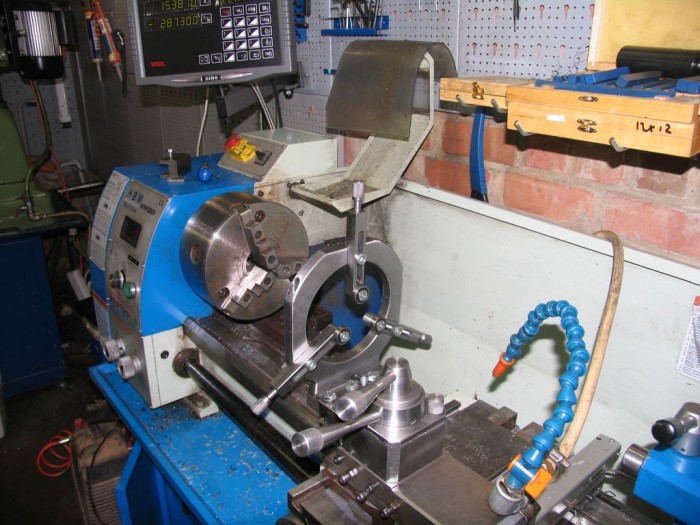

Et la
voilà monté sur le tour
 |
 |
