Modification d'une broche de tour de 1920.

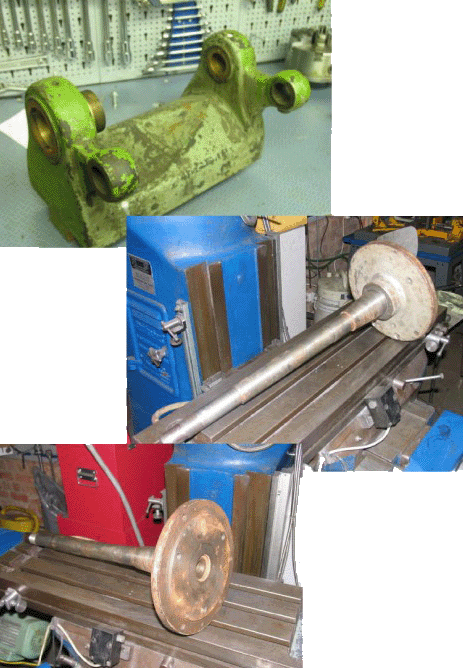

Je me suis lancé dans une modification de broche d'un vieux tour, d'origine elle était montée sur palier en bronze mais avec le temps la géométrie était loin d'être au top. J'ai donc supprimé les paliers en bronze pour les remplacer par des roulements coniques Voici les pièces d'origines

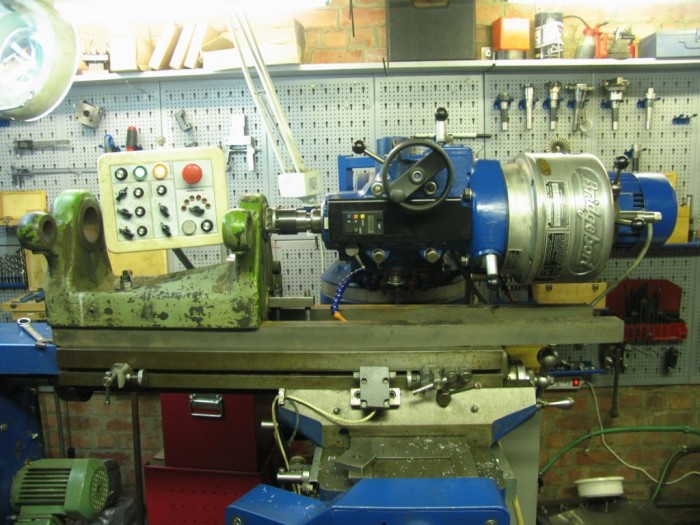

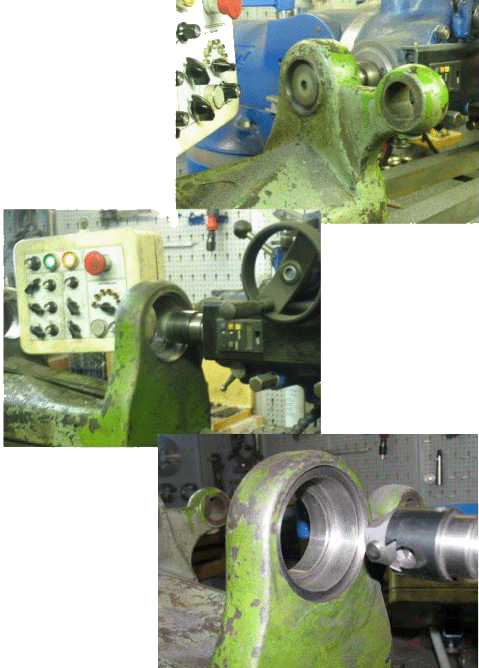

Le plus difficile a été pour moi le réglage de la machine, 1/2 journée pour l'avoir au top, bien centré et aligné

Je me lance dans les alésages de logement pour les roulements coniques

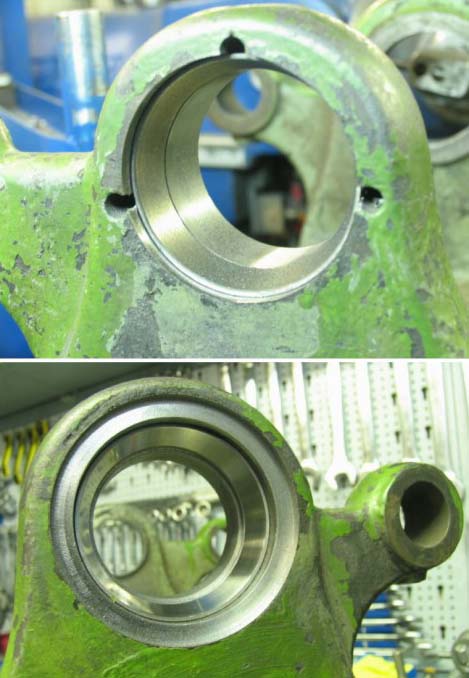

Pose des bagues de roulements, montage assez serré

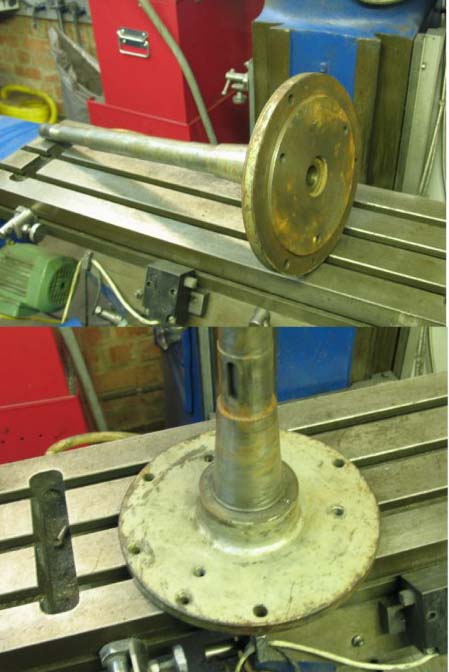

Puis j'attaque la broche

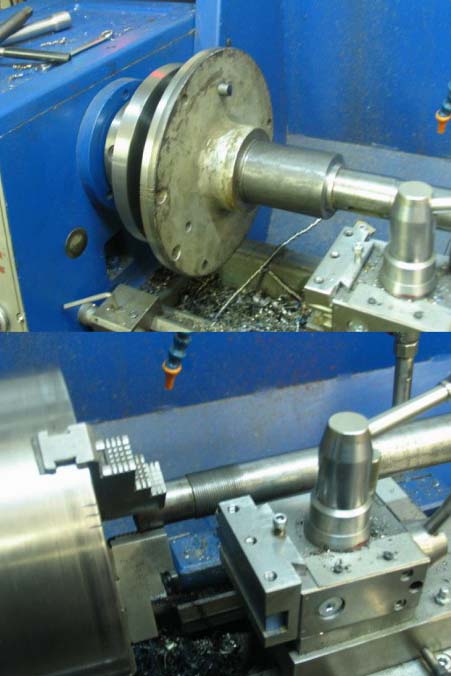

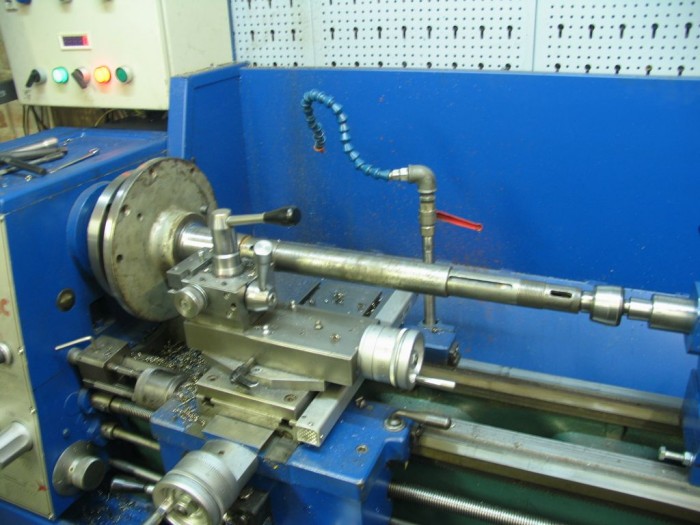

Montage entre pointes et dressage de la partie conique

Usinage de 2 bagues pour rattraper les diamètres entre les roulements et la broche

Montage en force (presse) de la bague d'un coté et usinage au diam du roulement puis filetage de l'autre

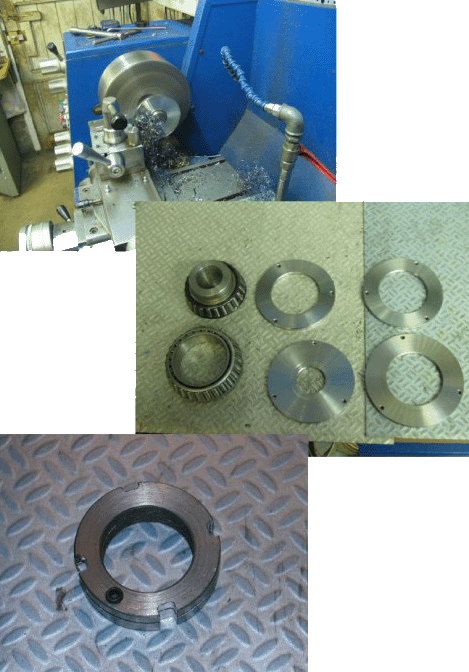

Usinage des différentes bagues et de l'écrou de serrage avec frein

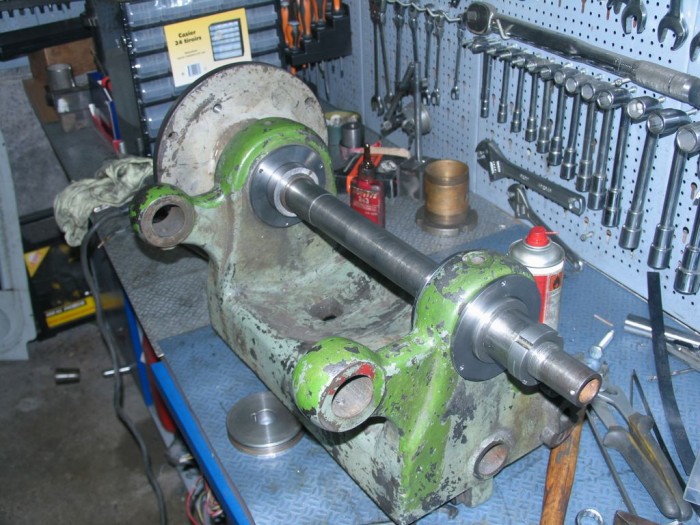

Premier montage de l'ensemble

Usinage et montage de la poulie, pour l'instant une seule est utile, le moteur tournera sur fréquenseur

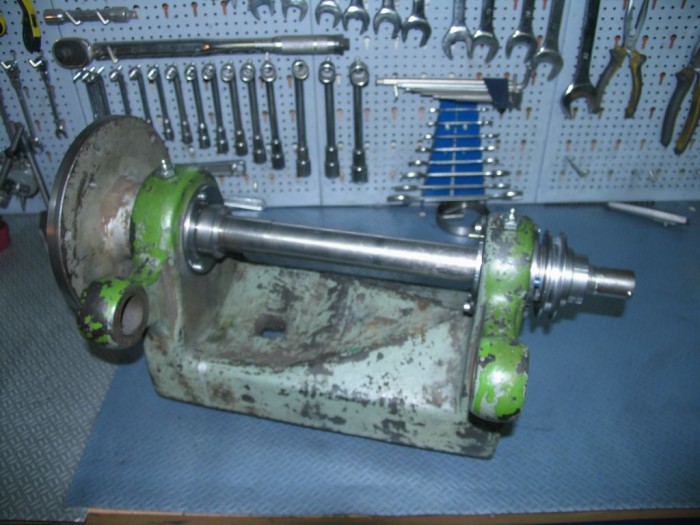

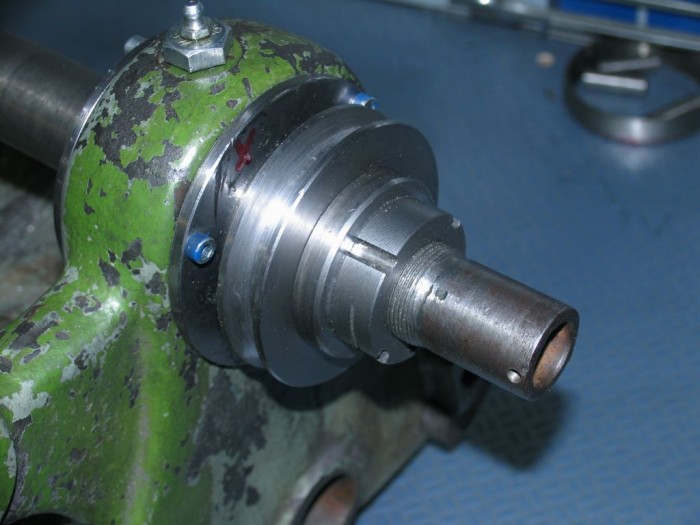

Montage final et pose des graisseurs

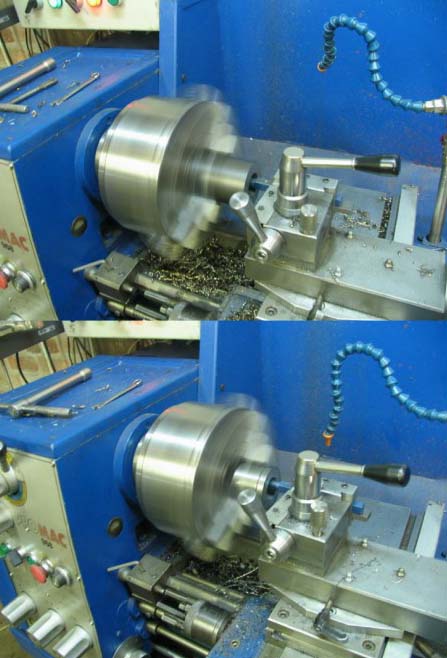

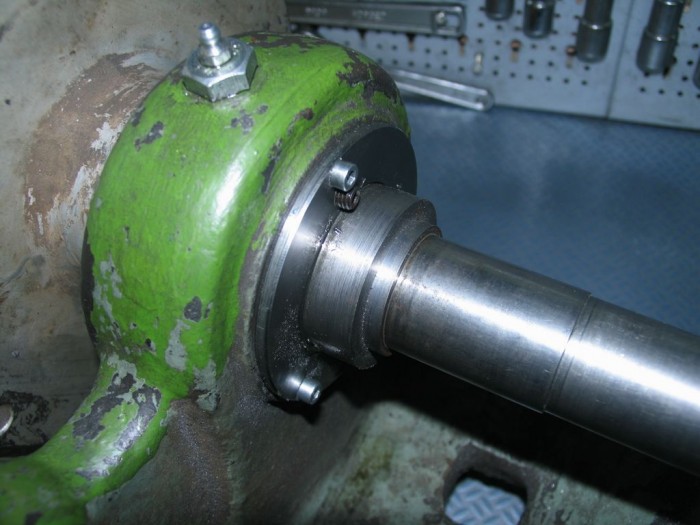

Et voilà ce que ça donne

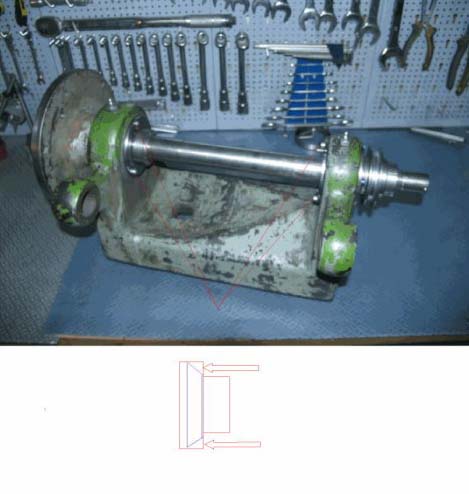

« gaston48 » a écrit: Ben là on va critiquer, non mais ! J’ai peut être mal vu, mais tu aurais du prévoir le démontage éventuelle de tes bagues de roulement (sur le corps de poupée) regarde phil 916 en ce moment et sa tête d’alcera Je m'y attendais a celle là !... J'ai déjà eu trop de misère pour différents démontages que je ne pouvais ne pas y penser, en fait les bagues qui referment de chaque cotés sont maintenu par 3 vis, il suffit après démontage de la broche de serrer des vis plus longues, elles pousseront sur la bague et la fera ressortir en 2 min
