Depuis un
bout de temps je me suis dis de monter un boîtier électrique
entièrement automatique qui me permettrais de
faire fonctionner 3 machines sur un seul variateur. Bien sur
2 machines ne pourront jamais fonctionner en même temps
et les trois moteur devront avoir +- les même caractéristiques.

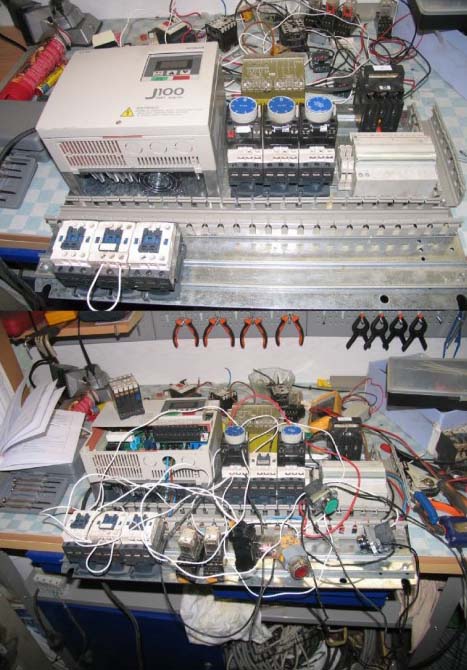

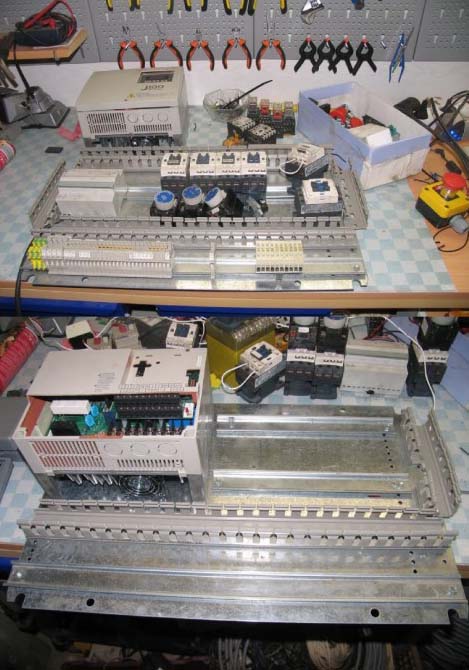

Quasiment tout est de récup a par le variateur acheté neuf
mais d'occase avec un nouveau moteur de 1,5kw pour 200€
l'ensemble, la plupart de boutons sont récup, une partie

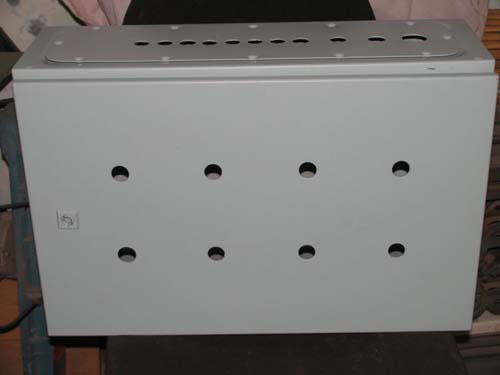

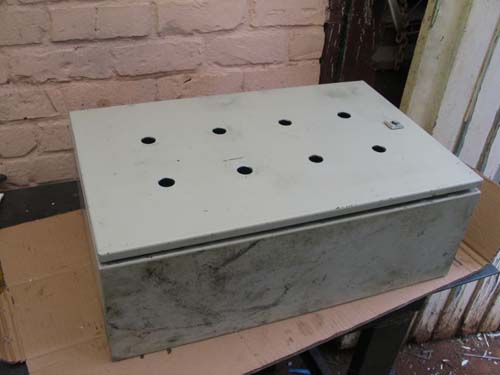

seulement son acheté sur EBay pour 2 fois rien, le boîtier est

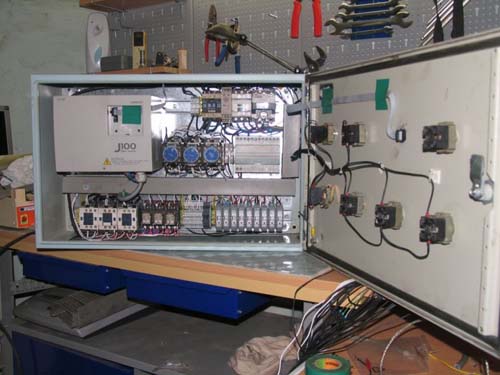

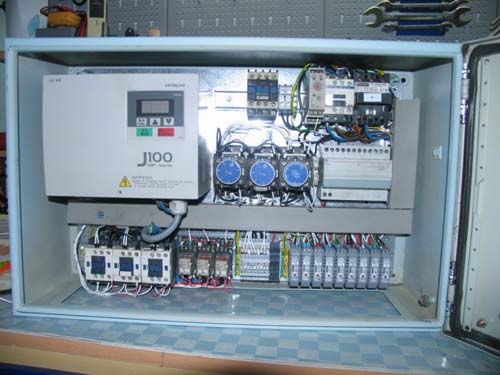

également de récup, il était en piteux état .Le seul matos neuf

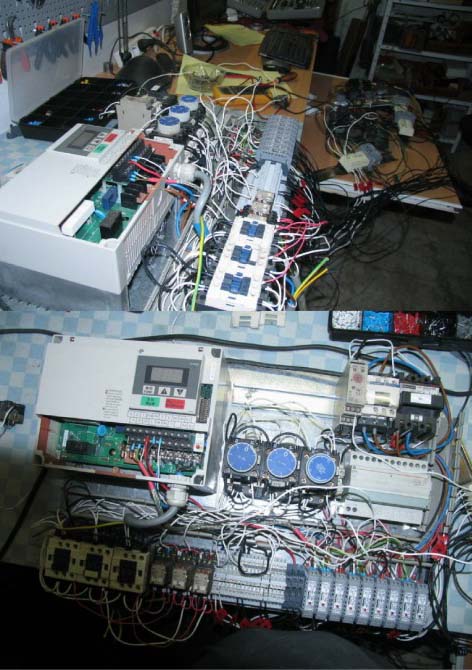

sont les relais en bas a droite du boîtier, ils sont neuf mais
acheté en lot sur EBay a 30€ les 50 pièces. L'utilisation est

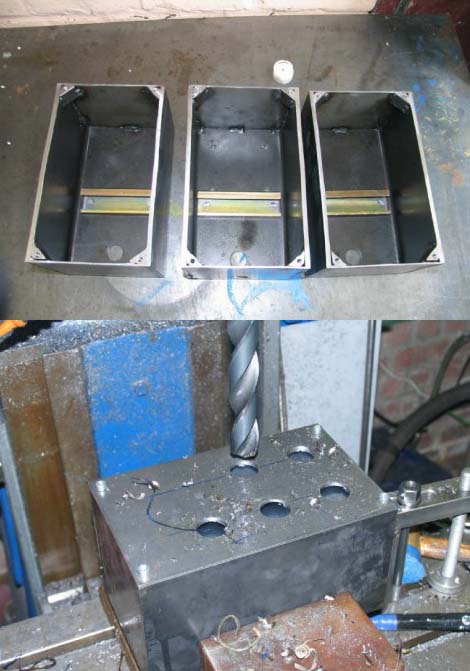

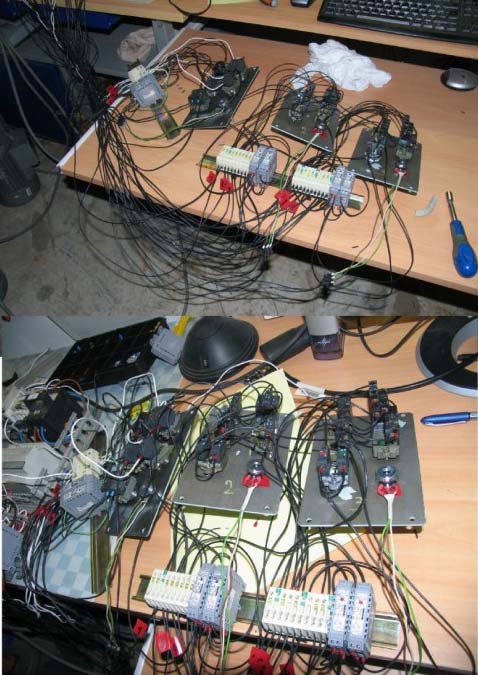

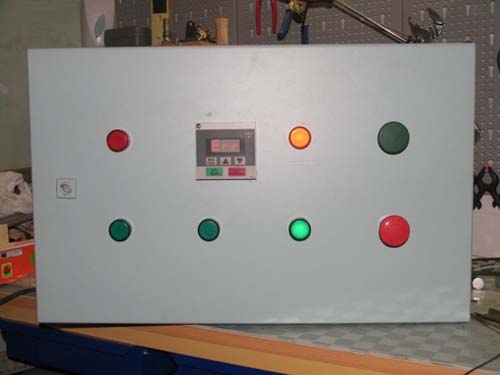

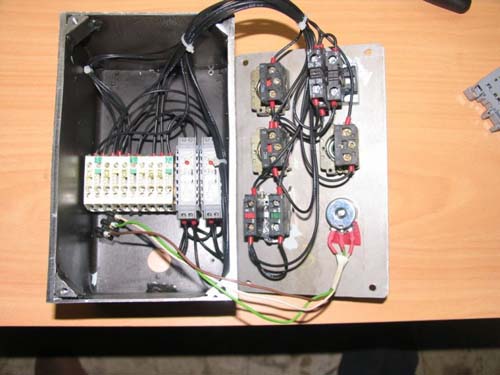

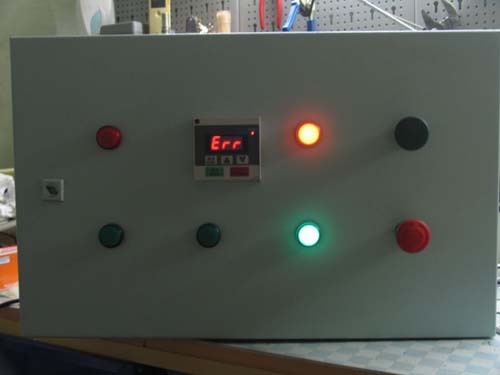

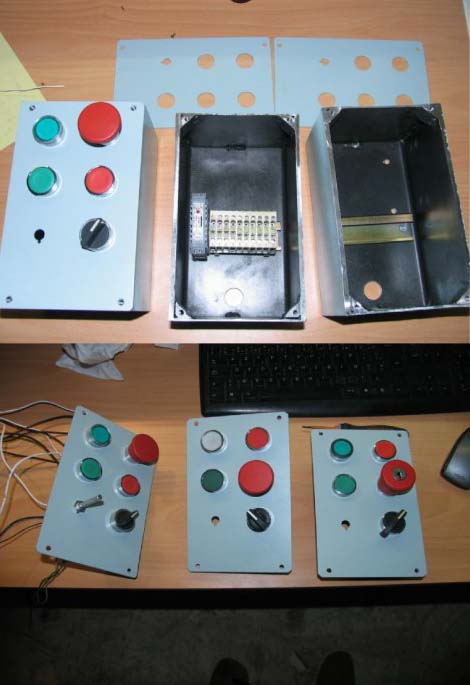

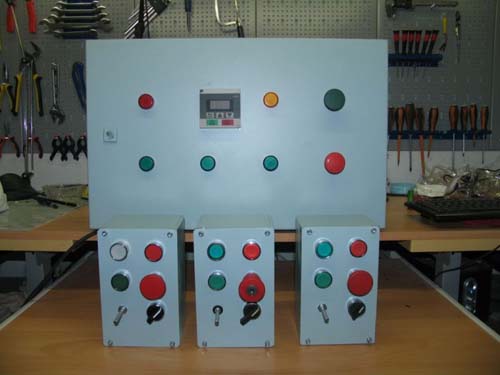

super simple, un boîtier général et trois boîtiers de commande,
un pour chaque machine. Chaque boîtier commande permet de mettre
en marche ou d'arrêter le boîtier principal, de faire tourner le
moteur dans les deux sens et de faire varier la vitesse.
Le principe est simple, lorsque j'appuis le bouton marche d'une
machine, j'enclenche un reset général, puis 2 sec après le
boîtier se met en marche en donnant priorité a cette machine, si
je passe a une autre machine, je permute automatiquement ce qui
me permet de travailler avec les trois machine sans devoir aller
au boîtier principal. Si je n'emplois plus aucune de ces
machines, au bout d'un temps déterminé par un tempo
électronique, tout s'arrête y compris le boîtier général et le
variateur, la seule chose qui reste sous tension c'est le
transfo 24v sinon la remise en marche serais impossible.
Je ne suis pas électricien et je me doute que tout ne vas pas
forcement dans le bon sens mais ça marche, comme d'habitude les
critiques sont les bienvenues, c'est elles qui me font
progresser.
|

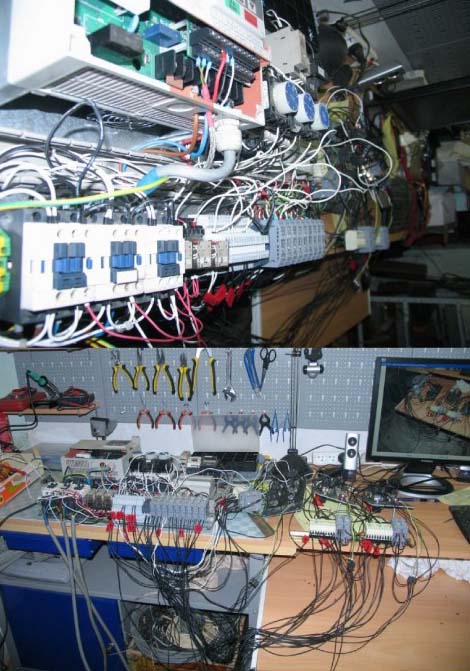

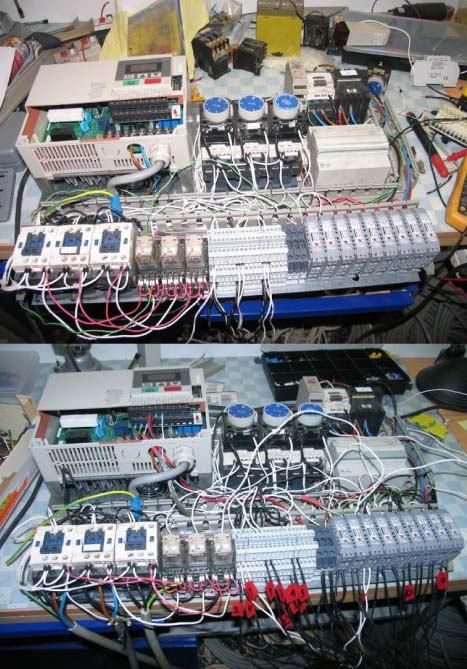

Choix des composants et mise en place
Certain d'entre vous seront peut-être
intéressé par le système mais surtout, ne me demandez pas les
plans, j'ai fais ça de tête un peu à la fois en faisant au fur
et à mesure des essais, de toute façon mes plans ne serais a
peine compréhensible par moi même, et encore.
Bien sur ça ne vous empêche pas de me poser un max de
questions.
Le reste en photos.
|
