Réparation d'un diviseur



Je n'ai jamais été trop satisfait du diviseur acheté chez rc-machine, il a l'air bien pratique mais en réalité il présentait quelques anomalies, de plus en plus de jeu, de plus si j'essayais de le supprimer il m'était difficile de tourner la manivelle, et même en général il était assez dur, en plus a force de bricoler à essayer de supprimer ce jeu au max, j'ai fini par casser le bague de réglage, pas bien solide.

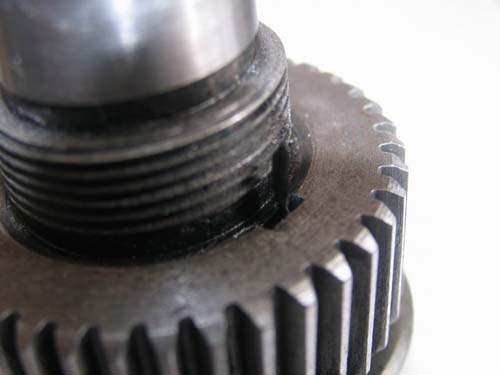

Je me suis donc décidé à regarder ça de plus près et après un démontage complet, je constate qu'il y a du jeu dans la clavette du pignon principal, que le système de blocage serre déjà de trop étant libre et que la bague de fixation des disque à trous coincé dans son alésage.
Là je trouve quand même que les chinois on fait fort, on sait d’avance que ce n’est jamais top mais de là a encore trouver du sable de fonderie a l’intérieur!...
J’ai quand même payé ça 500€ et je pense qu’ils devraient être un peu plus exigent ou revendre moins cher.
Réparation en images;

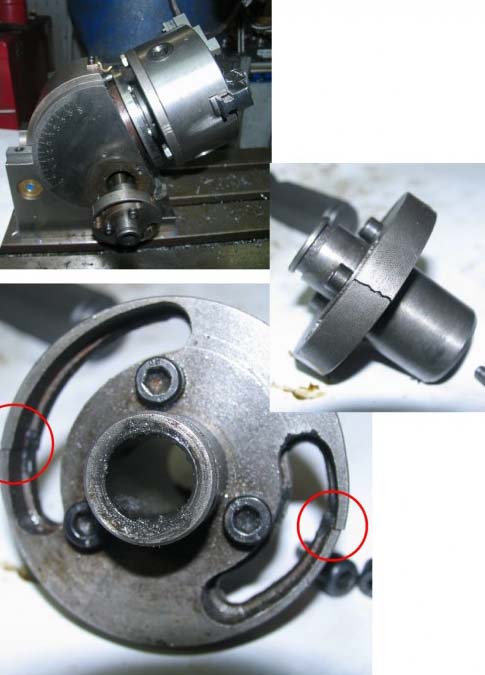

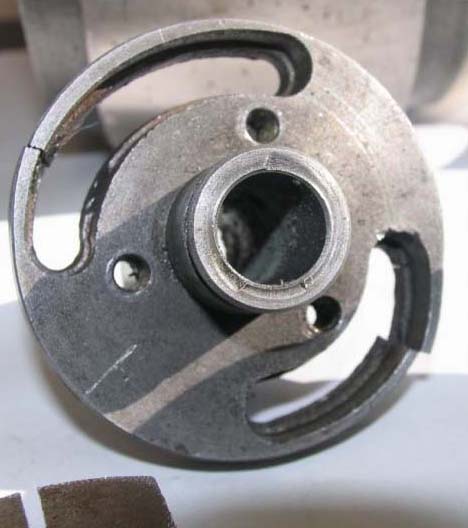

Le modèle en question La bague de réglage cassée a deux endroits
en fait cassé aux endroits de serrage

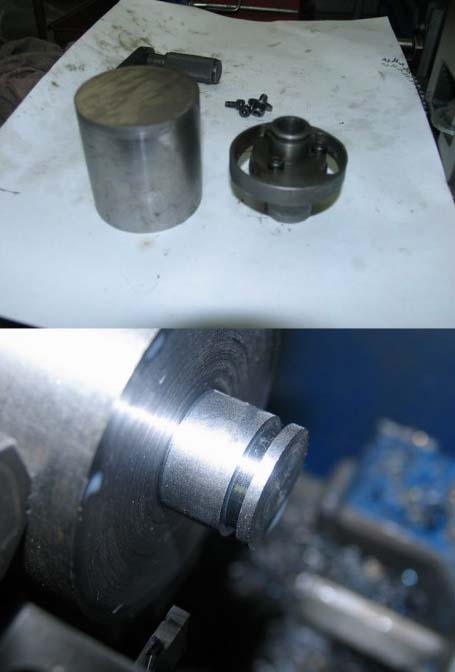

Je commence par cette pièce
Ca prend de l’allure, l’excentrique a été tourné avec un mandrin 4 mors et un peu de patience pour le réglage

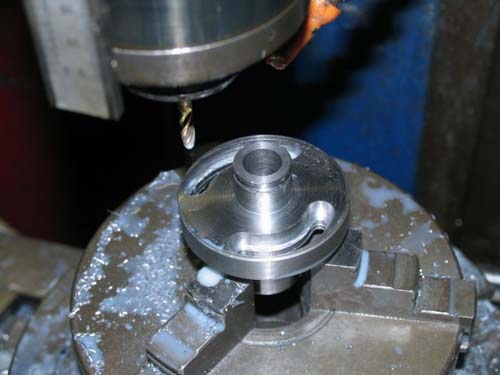

Un peu de fraisage, de perçage et de taraudage

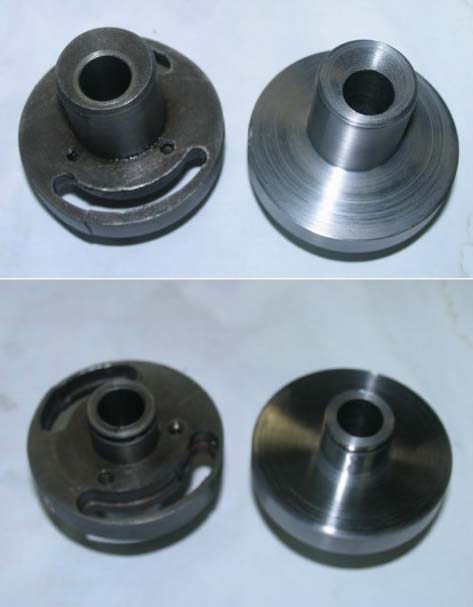

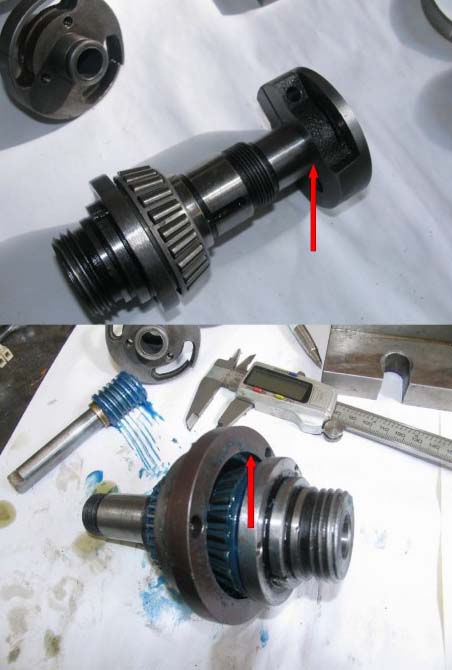

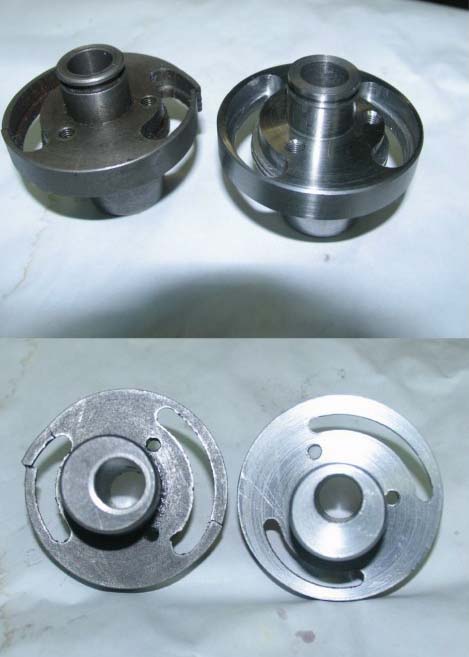

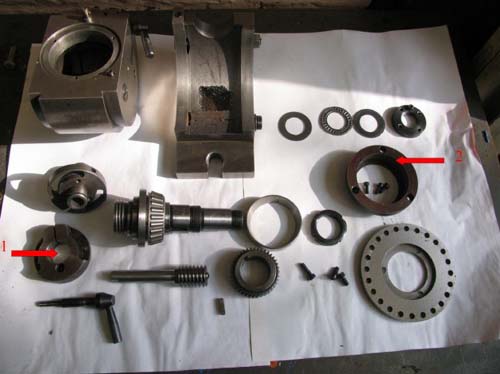

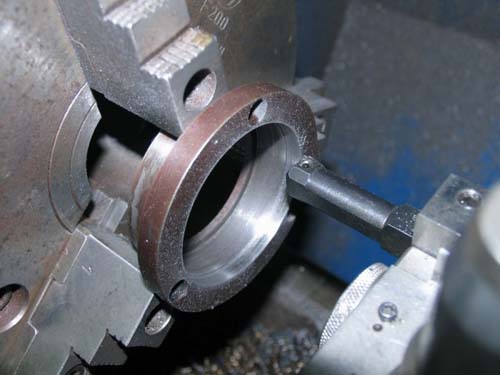

Pièce terminée	L’ensemble des pièces	Reprise de l’alésage pour un passage aisé de la bague, c’est le roulement qui doit centrer l’axe

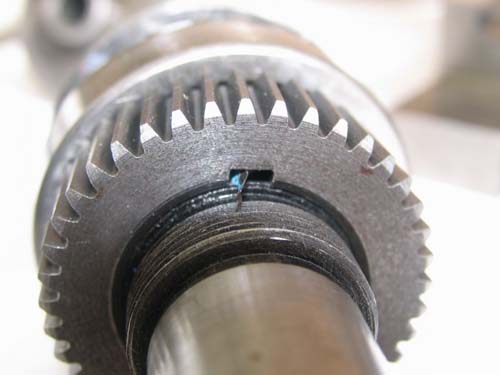

Reprise de l’alésage du blocage	J’ai supprimé le jeu avec ma boite de coca.

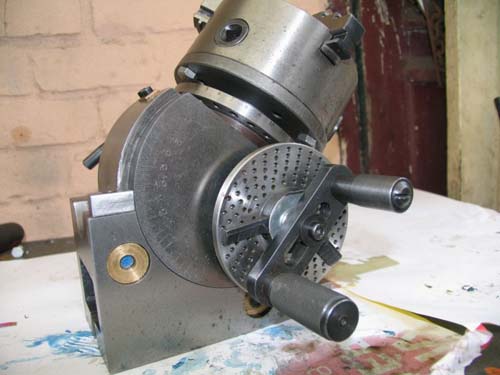

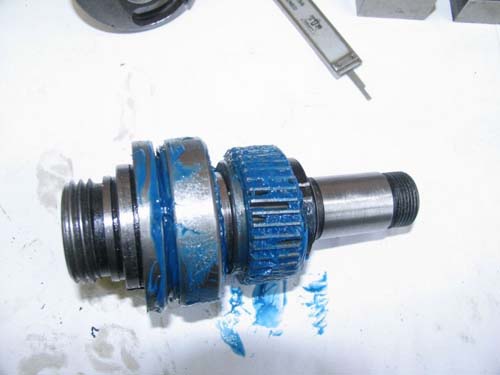

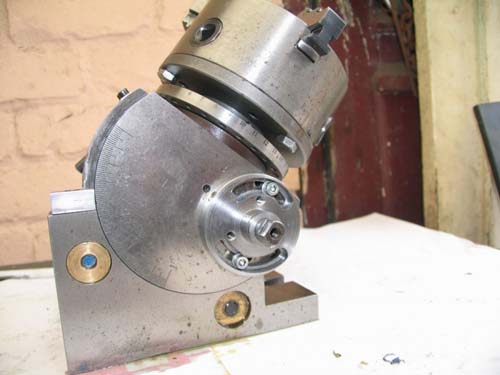

Une bonne graisse bleue comme d’hab.	Remontage de l’ensemble, maintenant je peux appeler ça un diviseur
J'ai son grand père aussi  mais il n'est pas chinois, a voir dans "Un gros diviseur.
