 Ben voilà, ce matin je me suis dit de m’amuser un peu, j’ai essayé de faire ces coupleurs Franchement
je ne sais pas encore ce que je vais en faire mais il y en
aura toujours 3 pour mon frère.

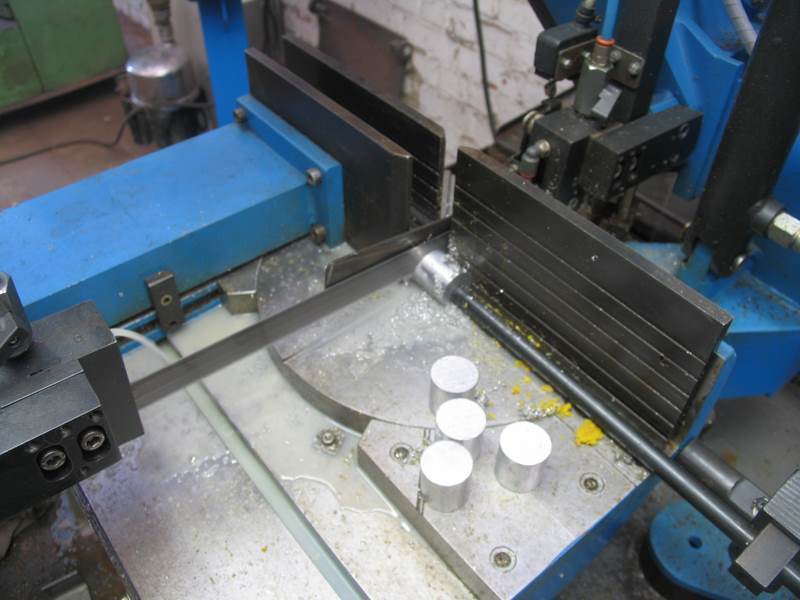

Mais soit voilà ce que ça donne J’ai pris une barre d’alu de 30mm de
Ø que j’ai coupé en 30mm de long
|
|
|

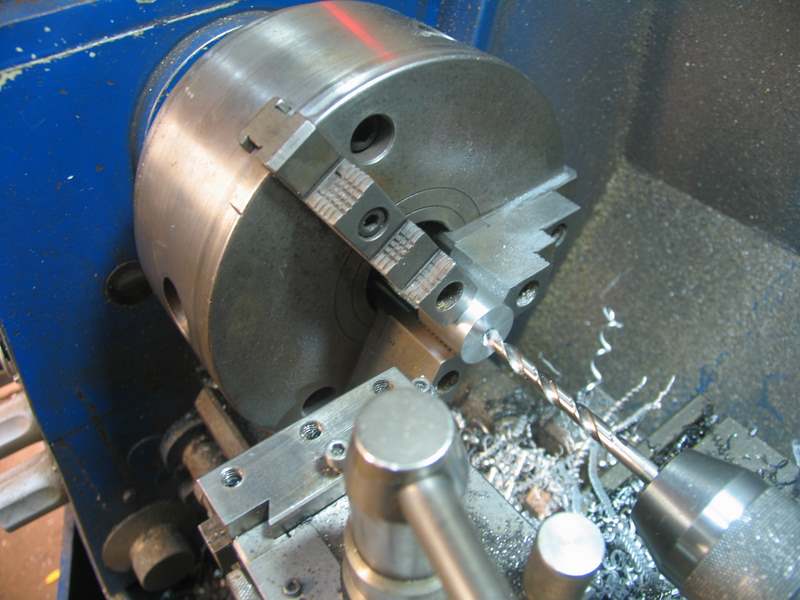

Un

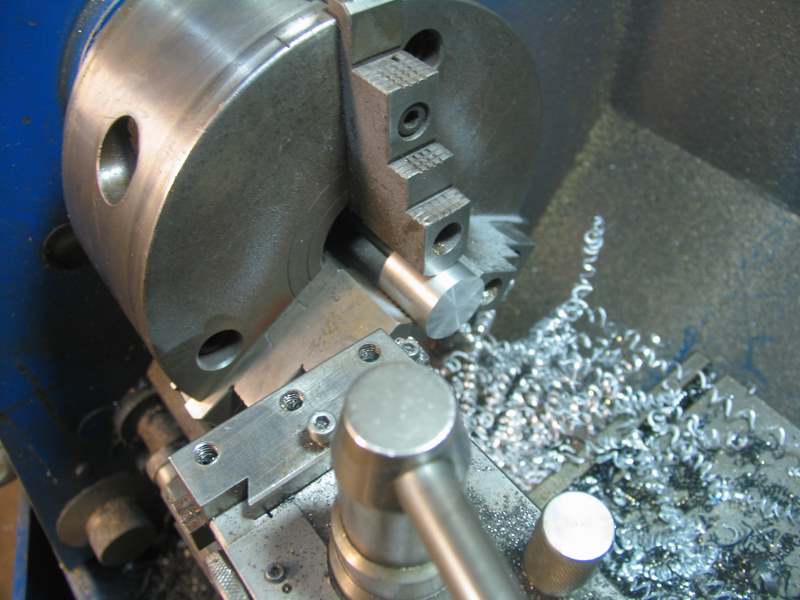

petit tour au tour pour mettre à mesure et pour percer, j’ai
percé à 8mm mais je pourrais toujours alléser plus grand par
la suite
|
|
 |
 |
|

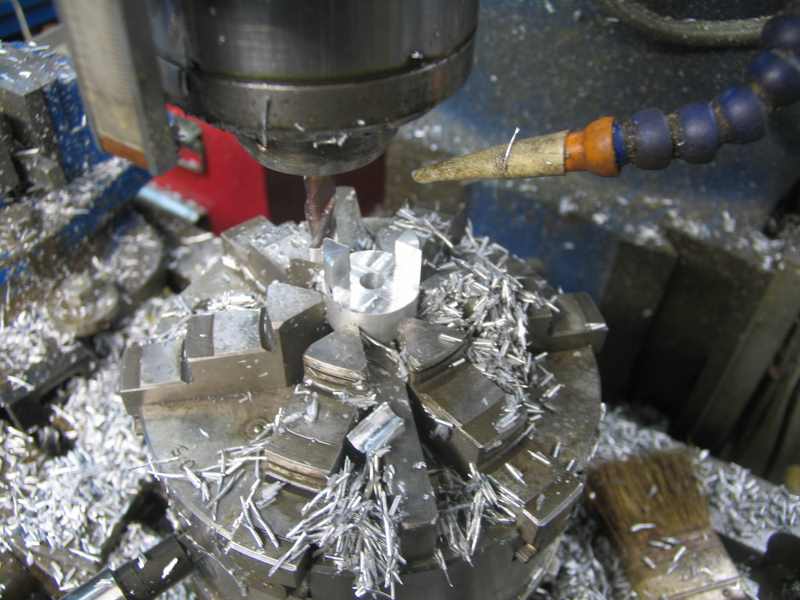

Un
petit tour à la fraiseuse pour faire deux rainures On se retrouve avec 4 ergots, il faudra en supprimer 2 |
 |
|

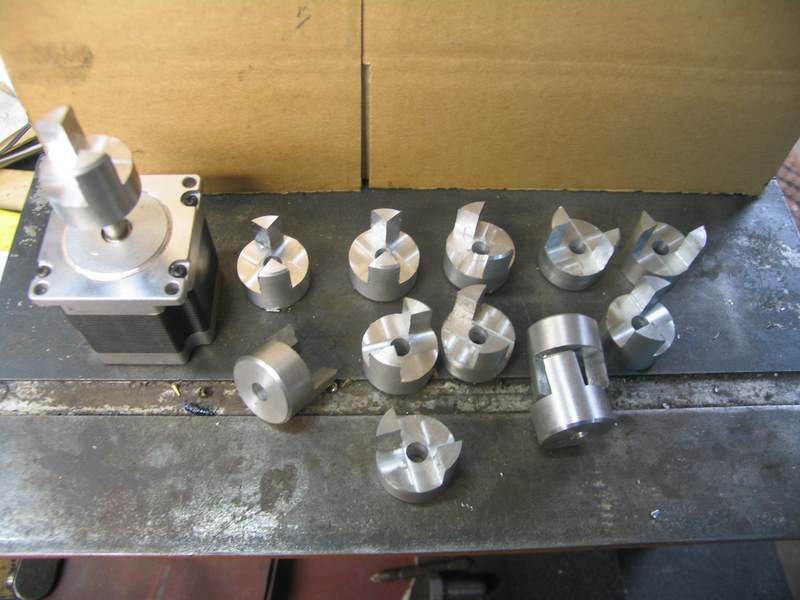

Comme ça marchait bien, je me suis laissé aller
|
|
|

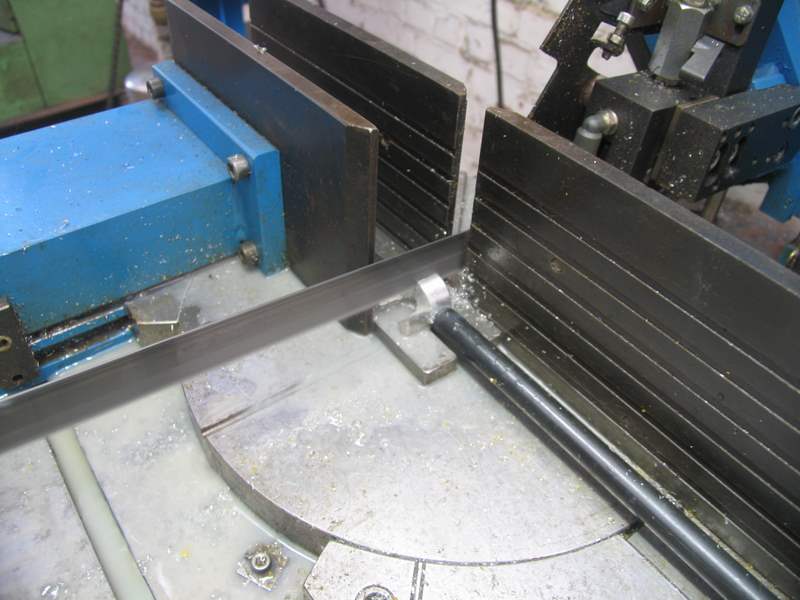

Un petit tour à la scie pour faire un petit trait de scie pour le serrage sur l’axe. Je sais, vous aller me dire, une scie pareille pour ces petits trucs ? Ben je n’ai pas plus petit même à main et puis c’est bien plus précis
|
|
|

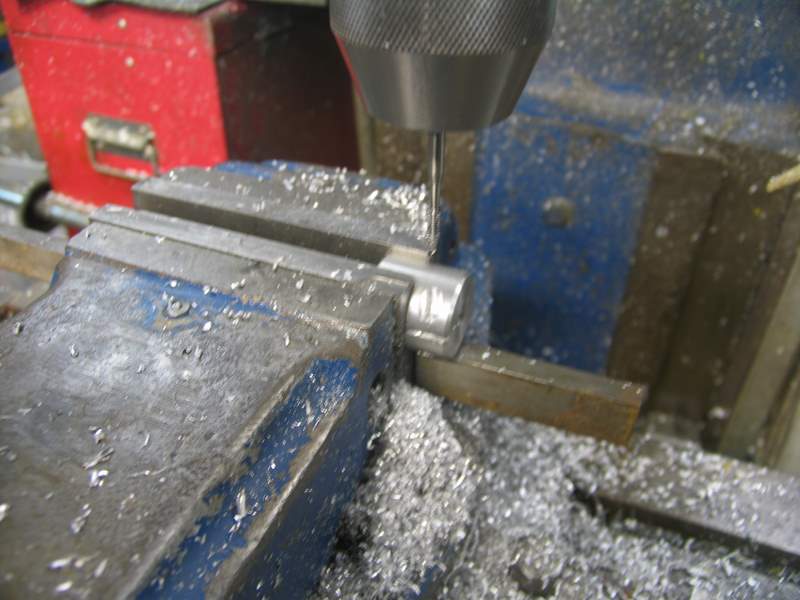

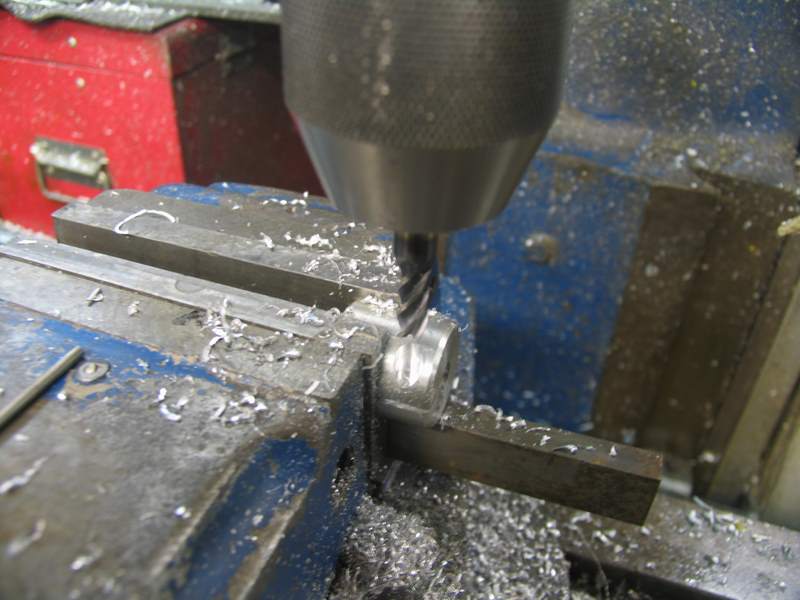

De retour sur la fraiseuse pour un lamage, le perçage et taraudage en M4
|
|
 |
 |
|

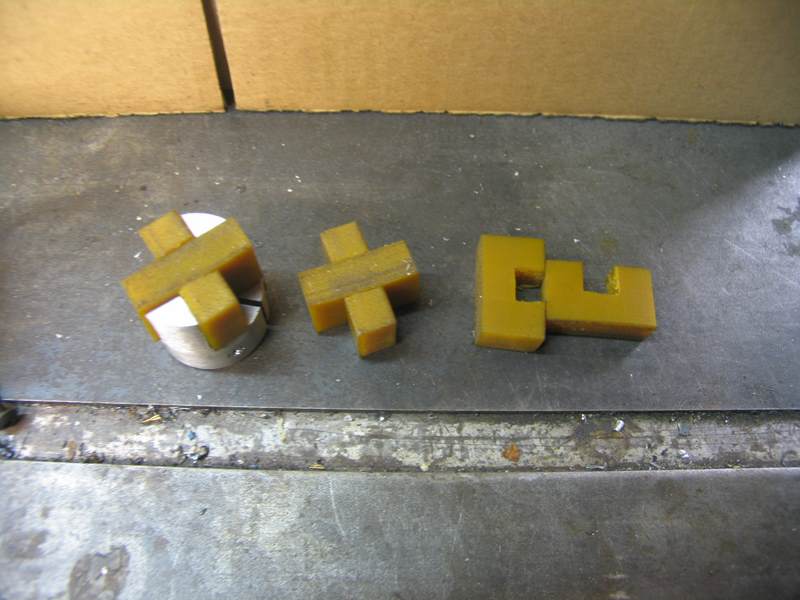

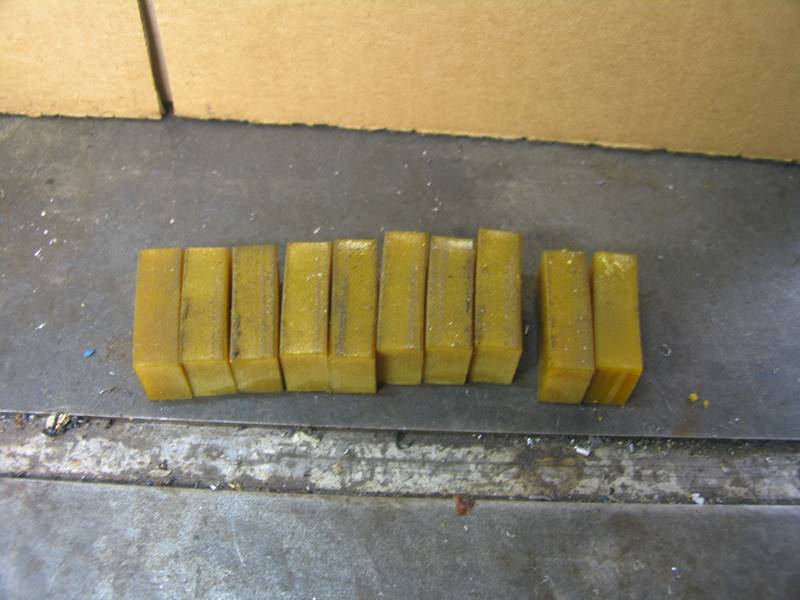

Pour les caoutchoucs, j’avais encore un morceau de 10mm d’épaisseur qui fait très bien l’affaire. J’ai
donc coupé des petits morceaux de 30mm de long sur 18mm de

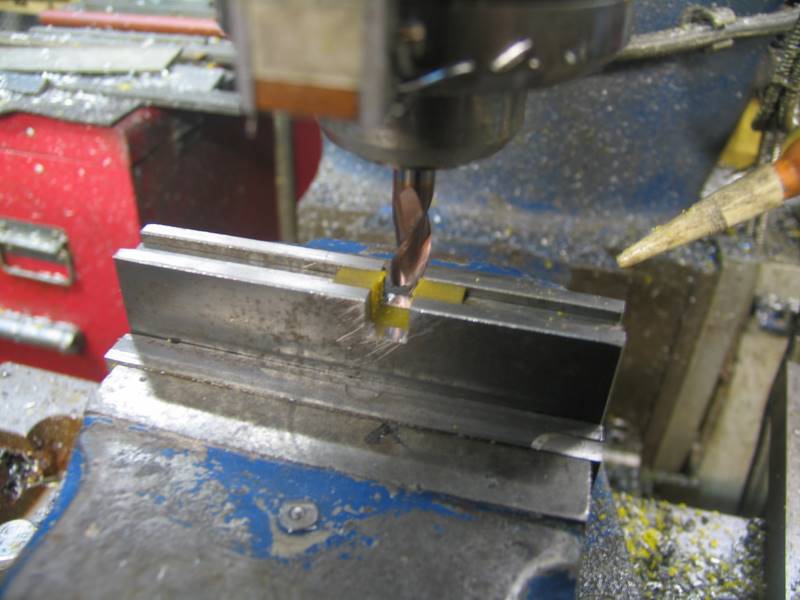

haut puis j’ai fait un petit calibre pour les passer a la
fraiseuse afin de faire une rainure de 10mm a mi profondeur de
façon a pouvoir les assembler
|
|
 |
|
 |
|
 |
|

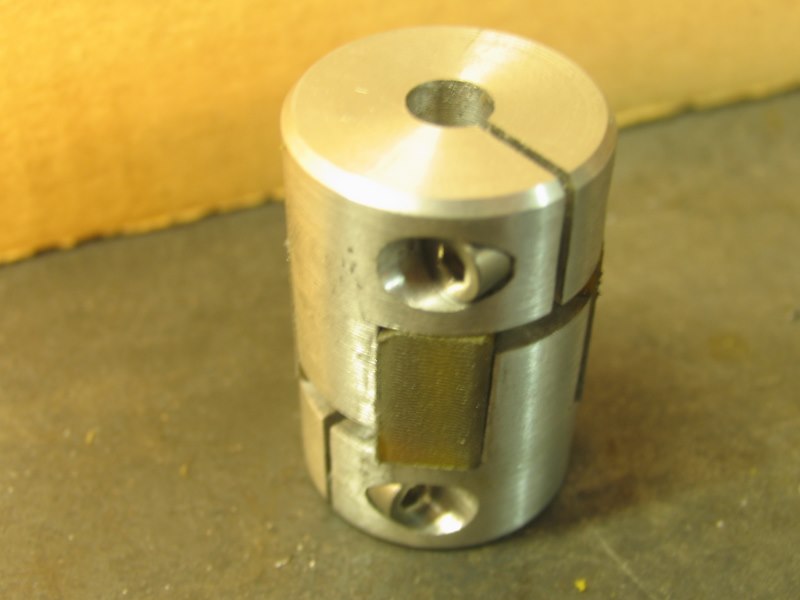

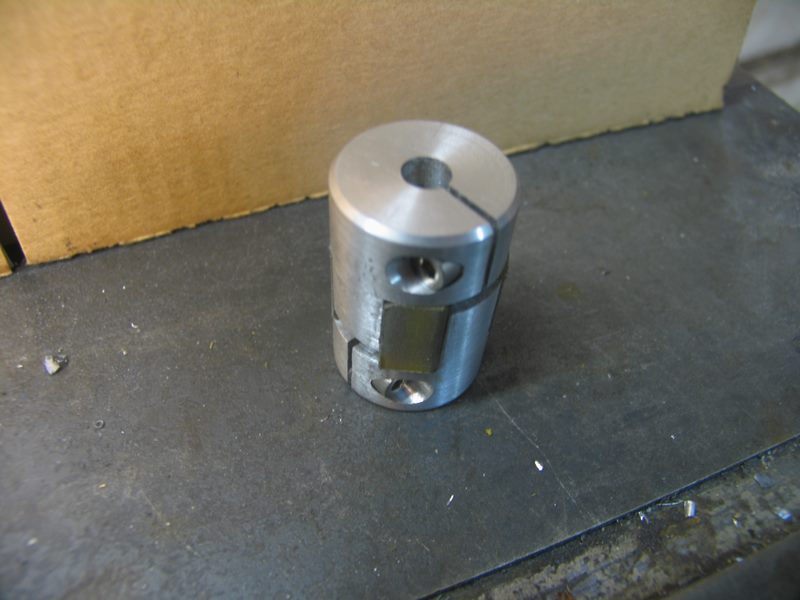

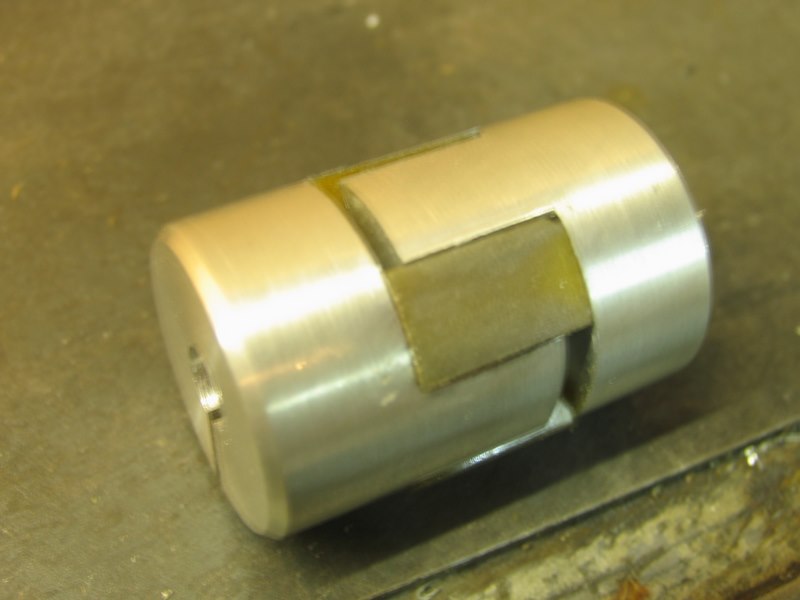

| Et voilà ce que ça donne, en fait c’est tout bête a faire | |
 |
 |
 |
|
 |
|
