Le tachymètre
Pour l’affichage de vitesse de défilement de la lame, j’ai employé un tachymètre importé de Chine, le même dont on parle beaucoup chez nos voisins d’usinages.
Pour traduire le nombre de tours par le nombre de cm de lame qui défile, j’ai eu dans l’idée de faire un disque de 92 trous, ce qui correspond aux 92cm de circonférence du volant, au lieu d’avoir une seule impulsion par tour, j’en aurais eu 92. Pour que le système soit plus précis, j’emplois un capteur a fourche et non un CNY70. Les essais n’étaient pas concluant, ça marche mais ce n’est pas stable, probablement a cause des valeurs de résistances qui ne sont pas adapté, alors comme je suis un peu novice en électronique, j’ai fait appel a mon ami wika qui m’a donné d’autre valeur. Entre temps je me suis fabriqué un autre disque plus petit et qui s’adapte mieux au système mais avec seulement 9 trous, après tous ce n’est pas sur ces 2cm par tour de volant qui feront quelque chose,. Une fois le tout monté avec les nouveaux composants électronique, ça marche nickel et c’est bien plus stable.

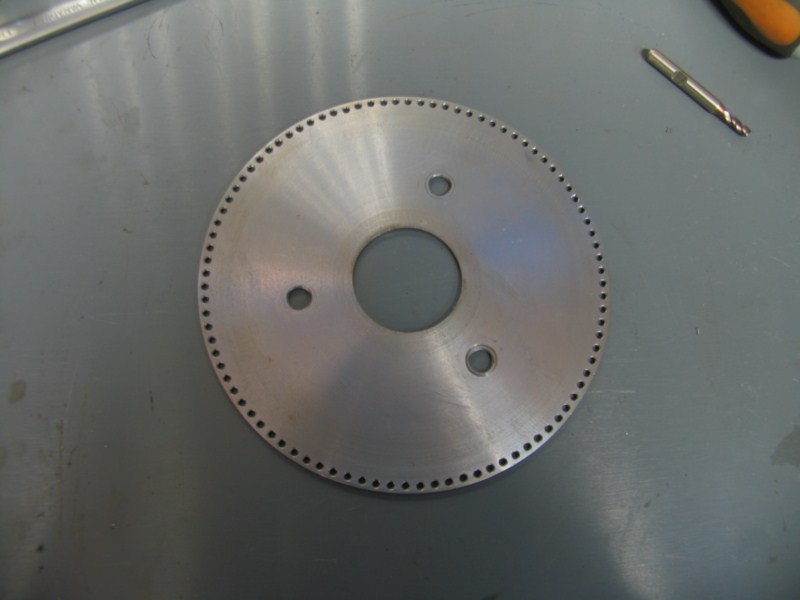

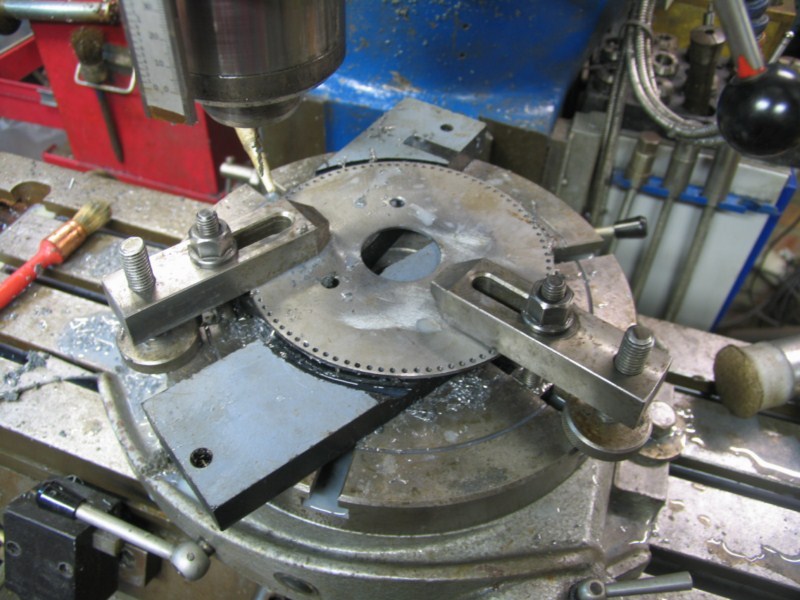

Le premier disque de 92 trous.

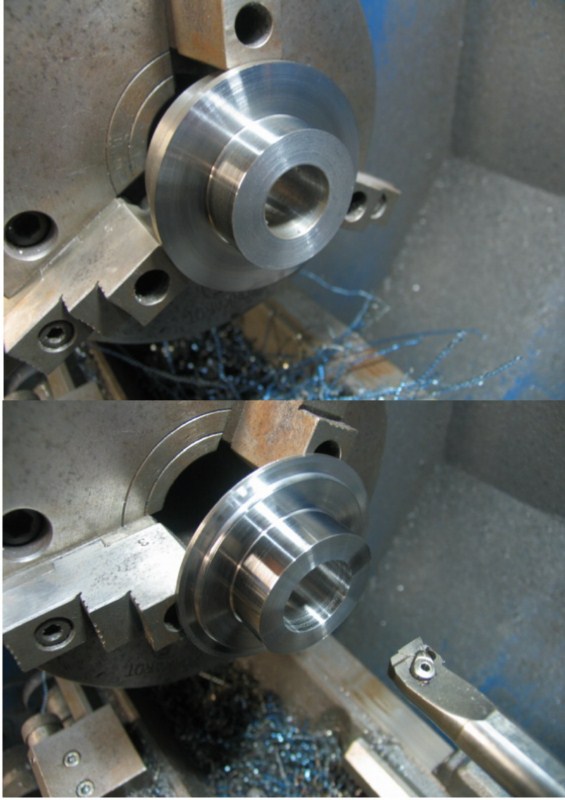

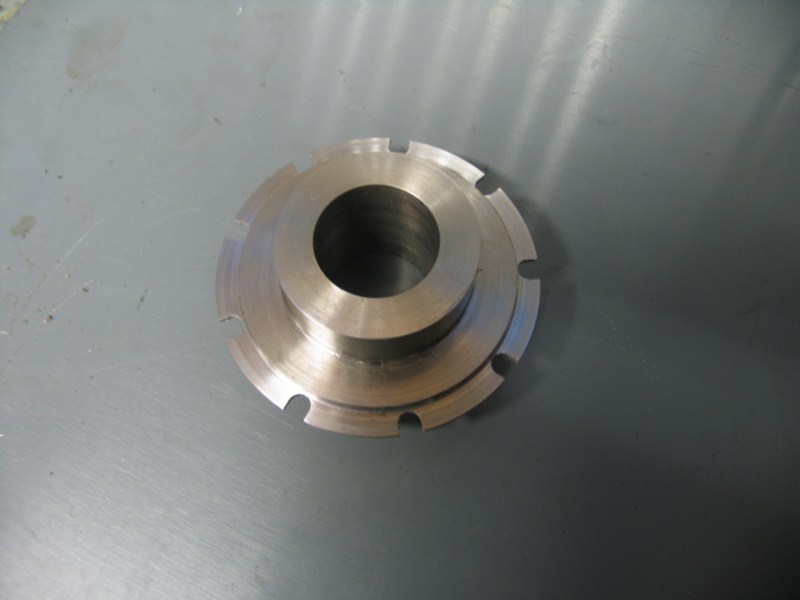

Le disque a 9 trous.

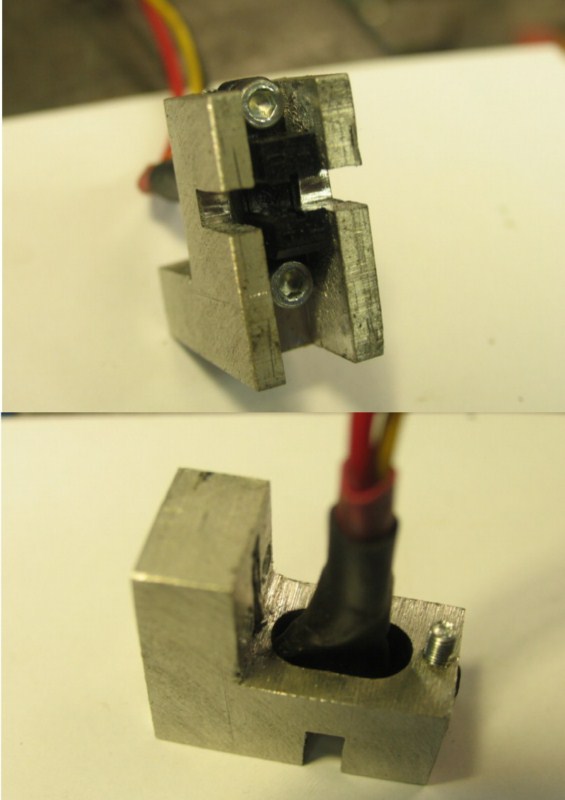

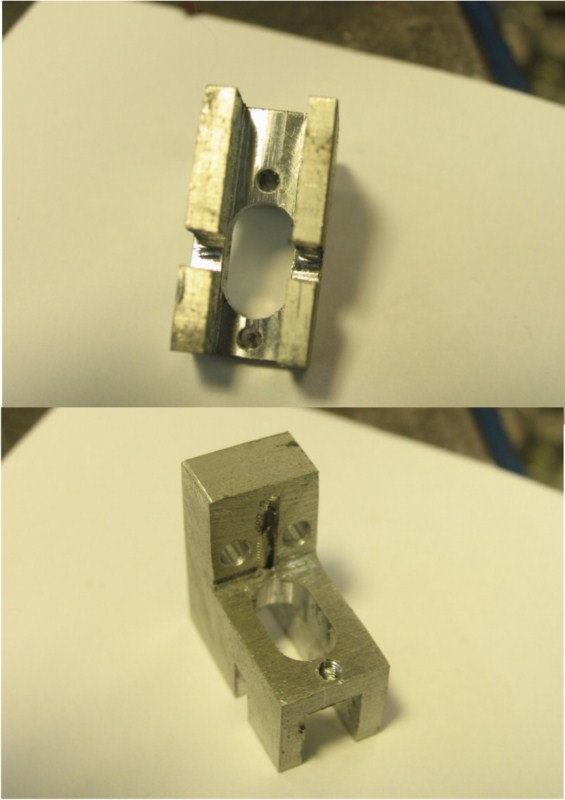

J’au usiné un petit support en allu pour fixer le capteur.

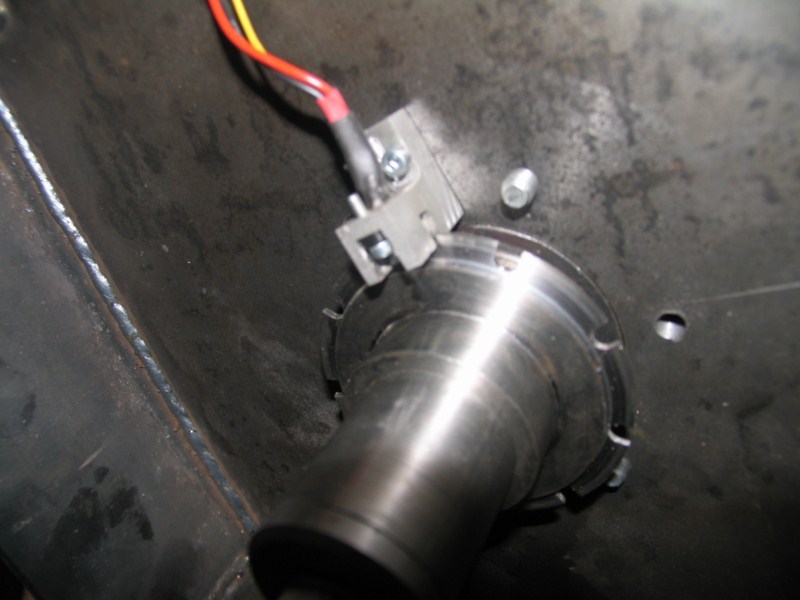

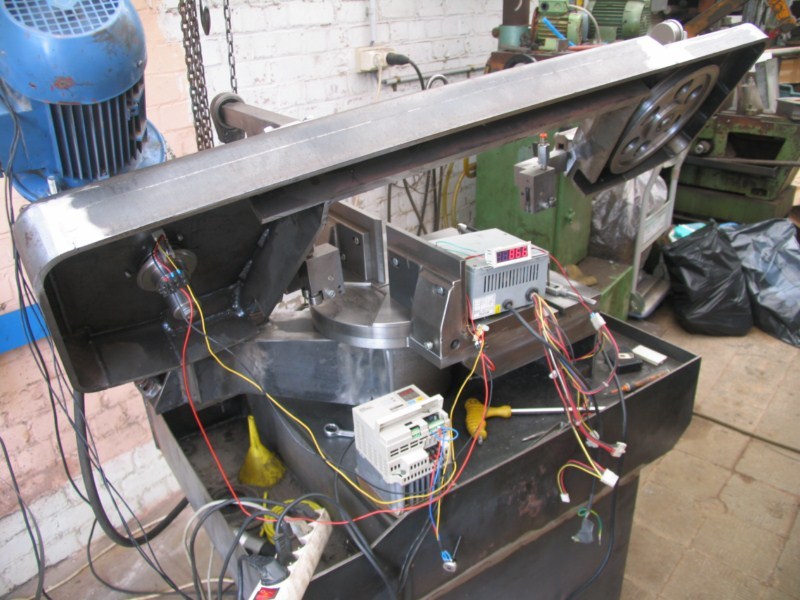

Le montage de tous ça sur l’axe du volant de la scie.	Un petit montage sauvage pour tester tout ça, ça marche très bien.
