Ves de bridage

Pour un futur projet, j’ai besoin de vé, pour brider la pièce.

Je me suis donc enfin décidé à m’en fabriquer.

Ils sont plus grand que dans le commerce ce qui me permet plus de possibilités

Encore une bricole qui me sera très utile

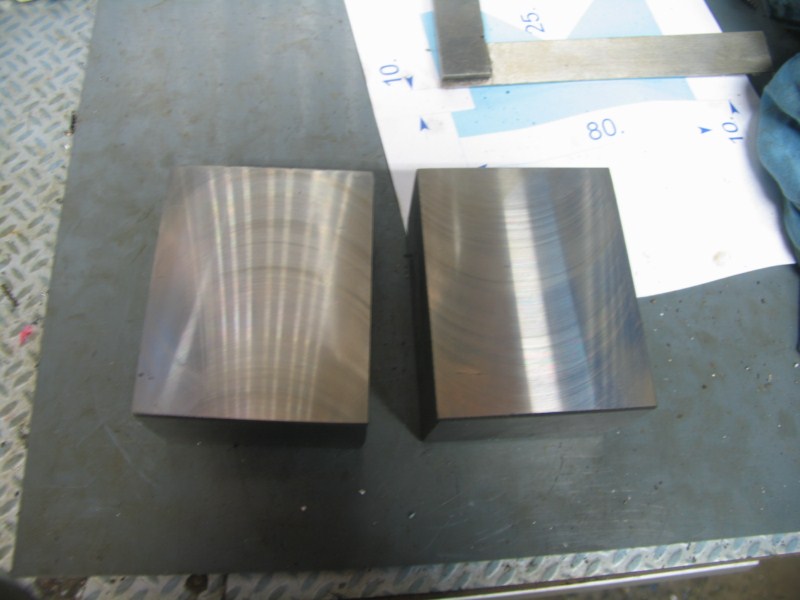

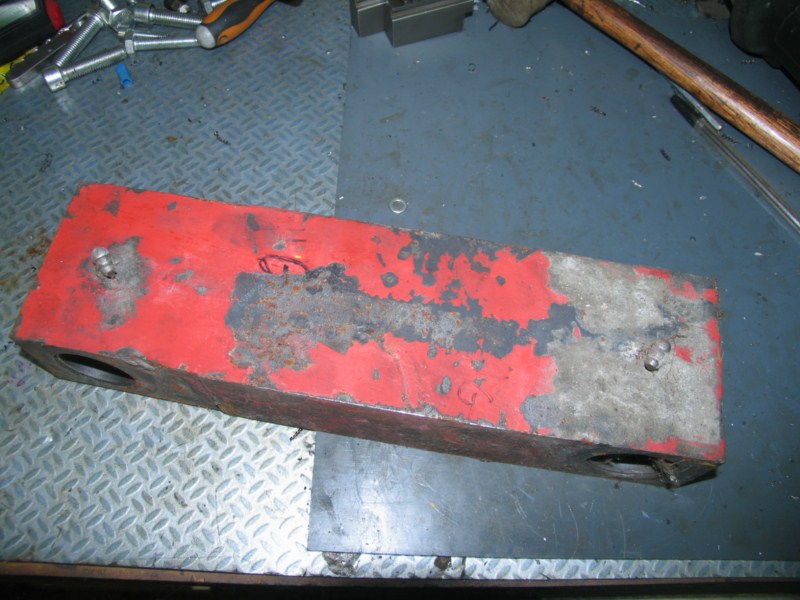

J’en sors 3 blocs de 80/100/60, il n’y en as que 2 sur la photo mais en réalité il y en a 3.

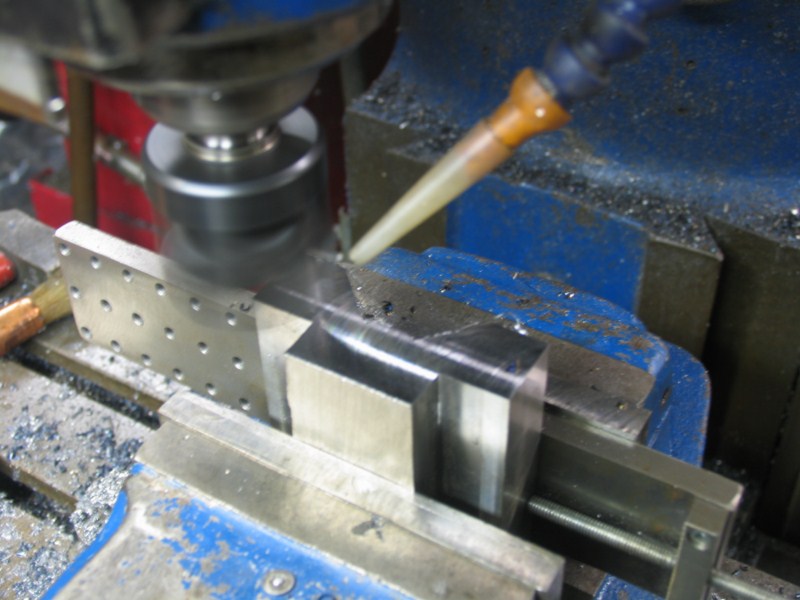

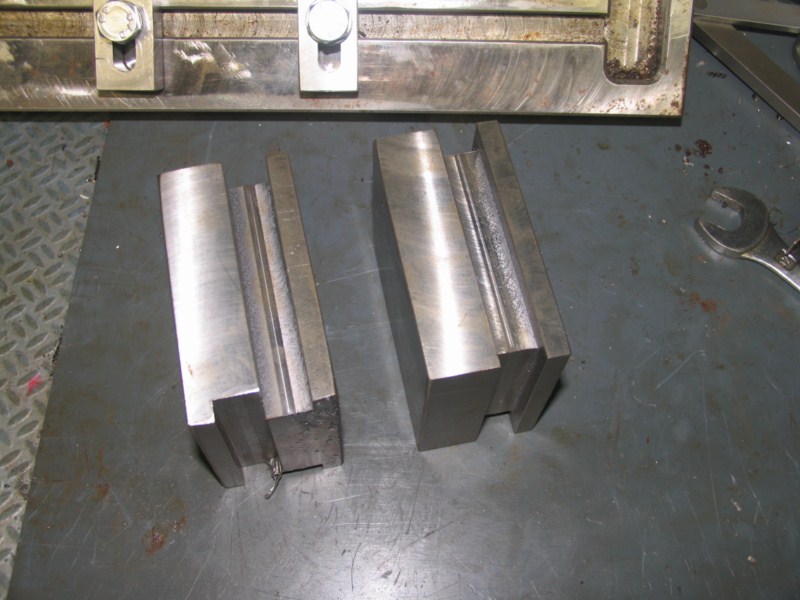

Une rainure est usinée en périphérie pour le bridage sur la table

.

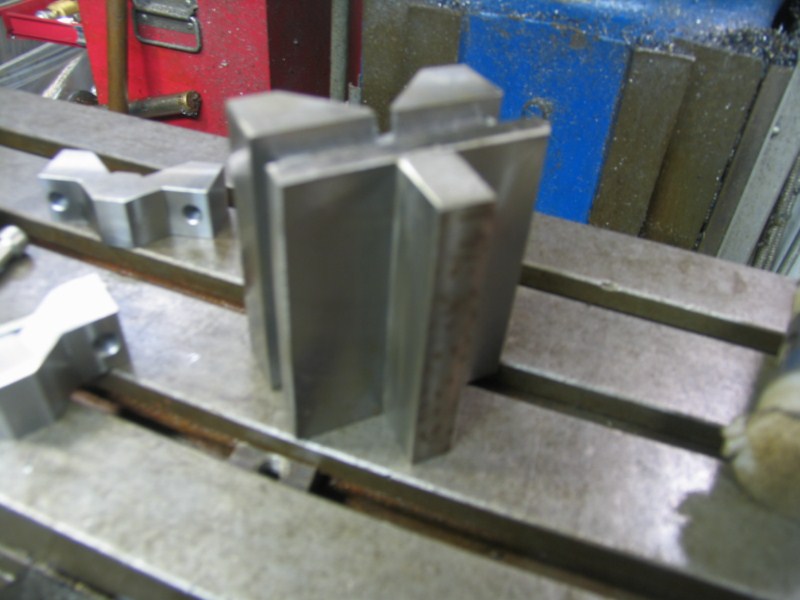

Et voilà, pour ceux qui croient que je ne me trompe jamais, v’là la connerie du jour, devinez l’erreur

Rappelez-vous de la table inclinable que j’ai fait a
mes début, ben elle me sert encore.

Pour celui qui ne l’a jamais vu
, ça se trouve ici

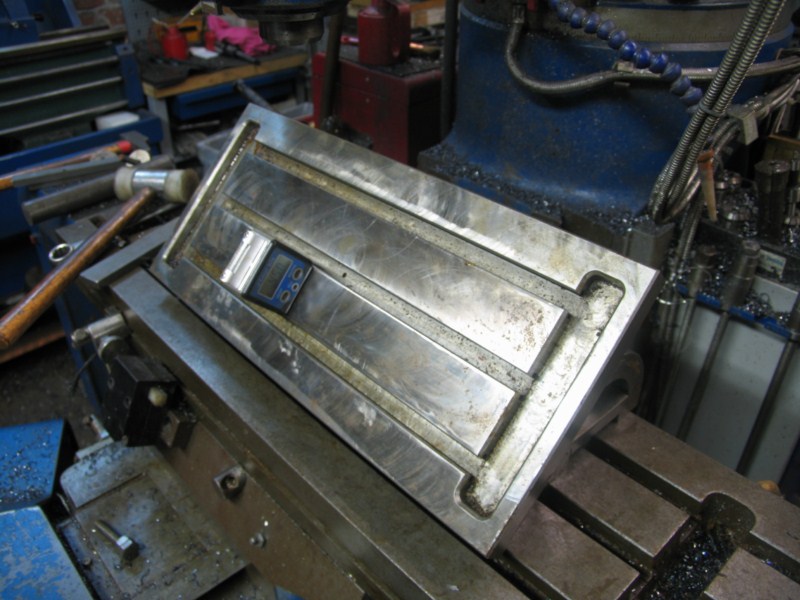

Après une fixation soignée sur la table et
vérification au comparateur, je bride ma pièce.

J’ai pris soin de caler autour pour ne pas
devoir recommencer les réglages pour
la deuxième pièce

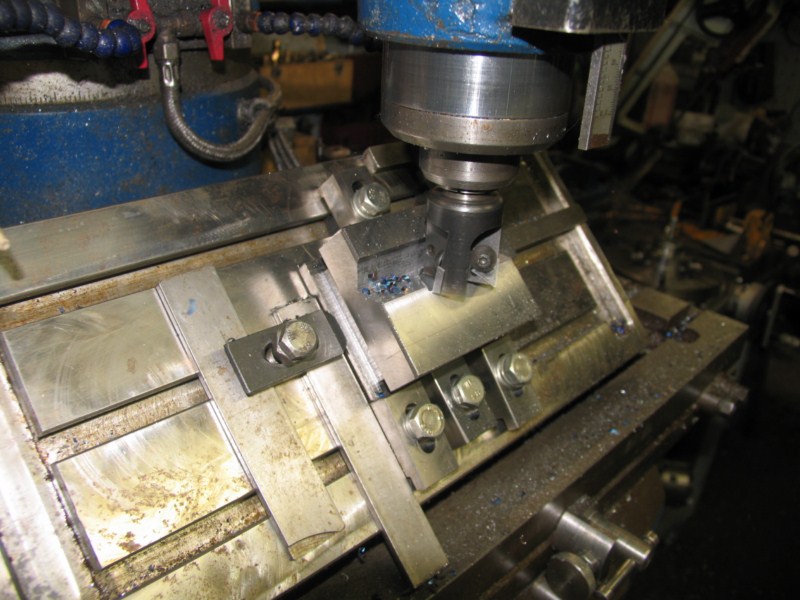

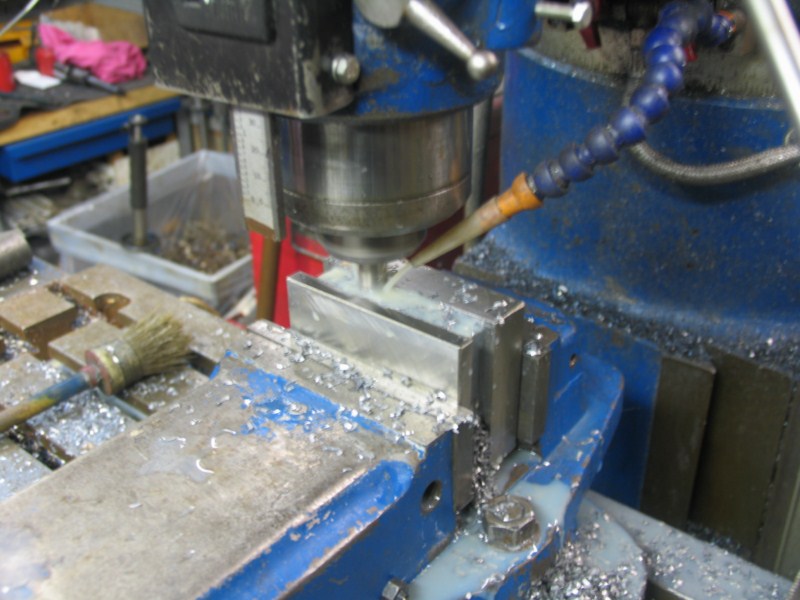

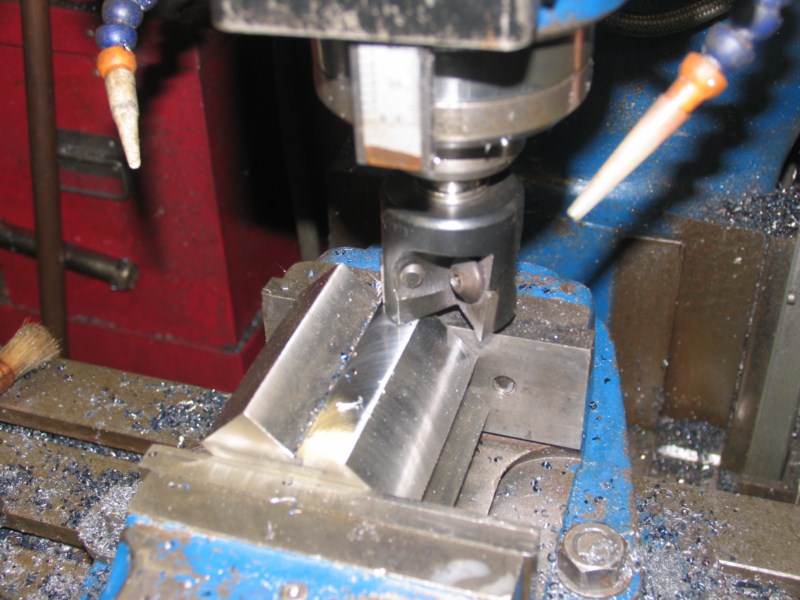

C’est parti pour l’usinage du vé avec une
fraise a plaquette de 40mm, je prend soin
de décaler la fraise de 1mm de la mesure fini

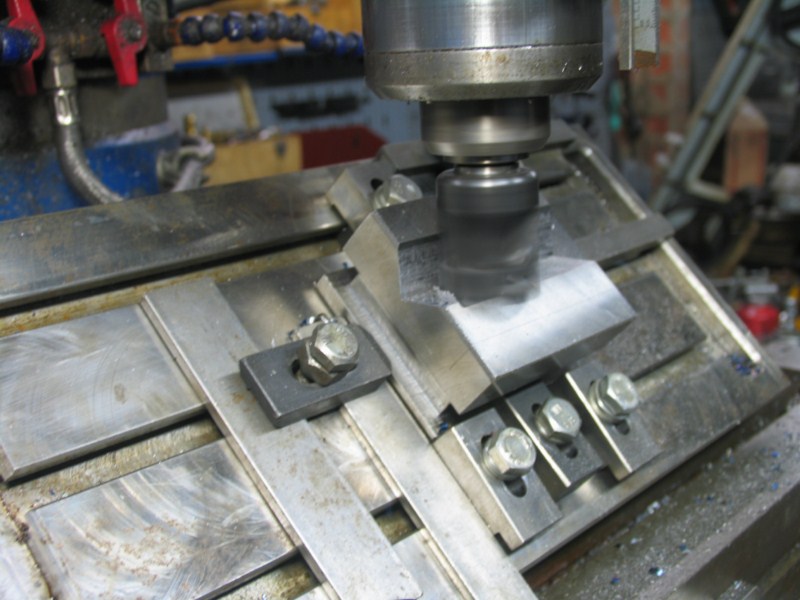

et une fois a la bonne profondeur, je retourne
la pièce pour faire une passe sur l’autre face.

Usinage du troisième bloc qui le servira pour
la réalisation des brides

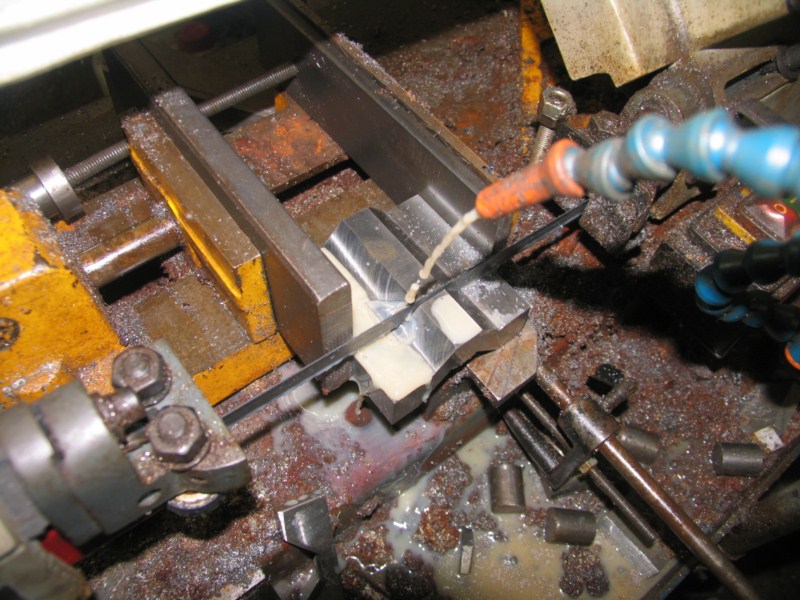

Découpe des brides, j’en avais prévu quatre mais suite a l’éreur du début, j’en aurais que trois mais c’est suffisant

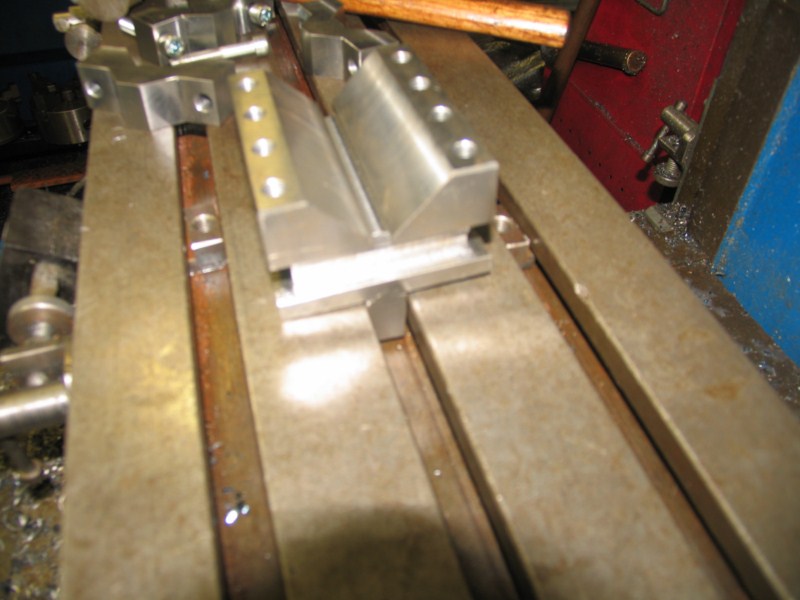

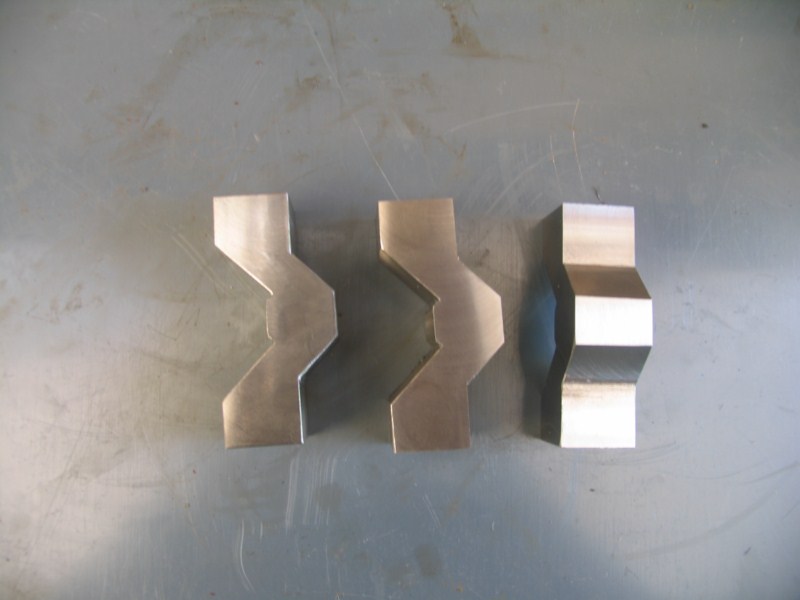

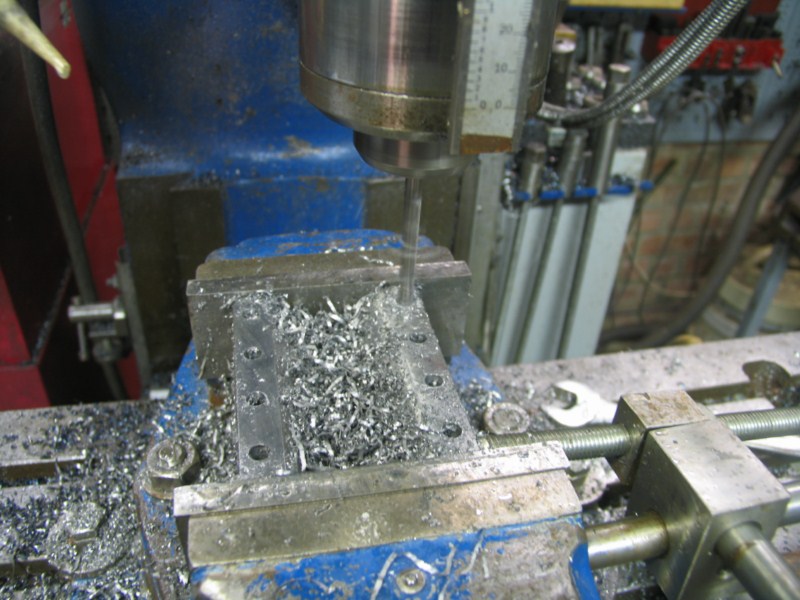

Perçage et taraudage des vé, ça prend forme

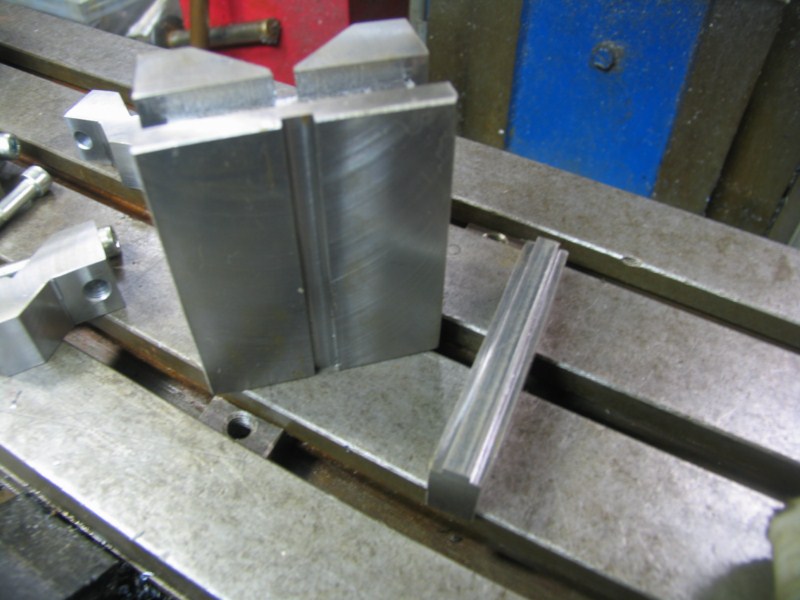

Je rajoute deux piges pour le centrage dans la
rainure de la table

Finition avec Brunifast

Plan PDF

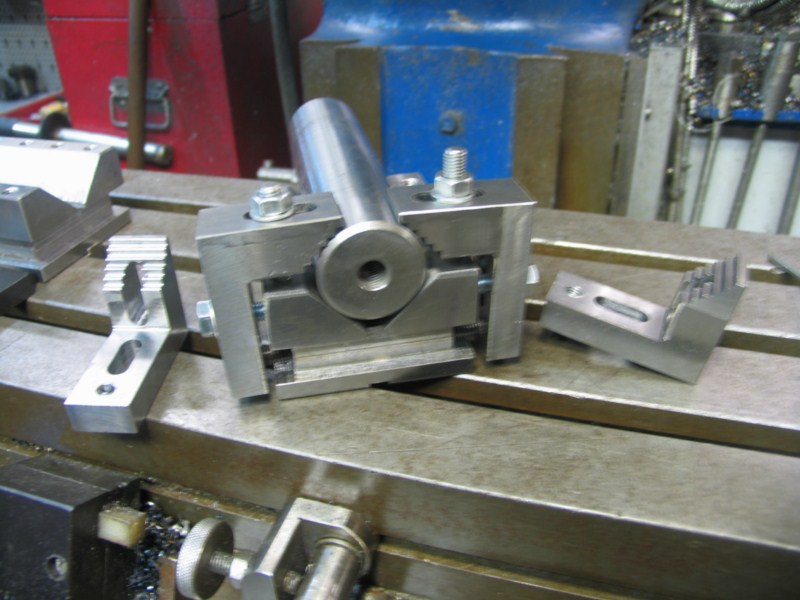

Voilà, c’est tout bête mais bien utile pour brider des axes sur la table de la fraiseuse.

Vite fait, enfin, 8 heures quand même + 2 heure pour creuser l’idée et faire le plan.

Philippe
