Une sphéreuse pour tour à bois
Salut a
tous
Dans
le cadre de
l’appel d’aide exceptionnel sur le forum couleur bois,
ma participation aura été de fabriquer une sphèreuse et de
l’offrir
à
Dominique.
Mon
projet a déjà été exposé dans différents forums de tournage
sur bois qui ont parlé et aider Dominique mais sans rentrer
dans les
détails
de fabrication, pour ça je pense que la place de ce reportage
est ici.

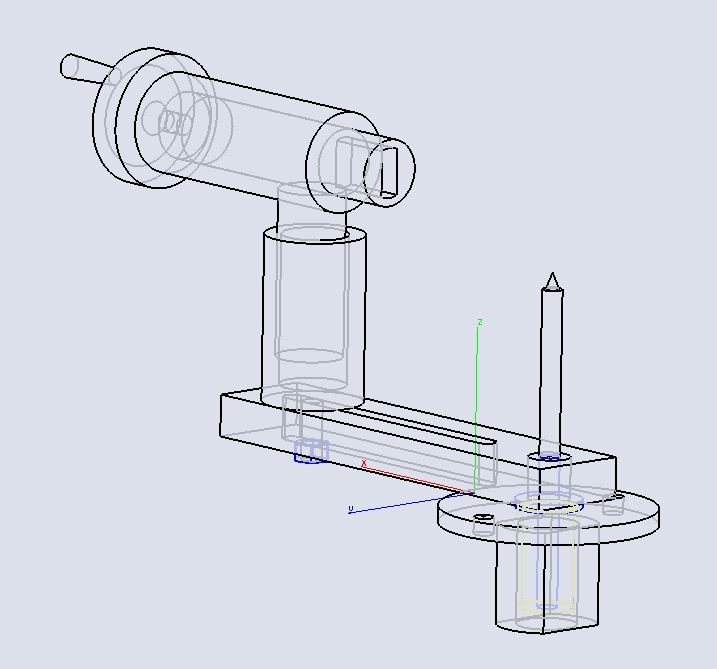

Après
quelques recherches, le projet

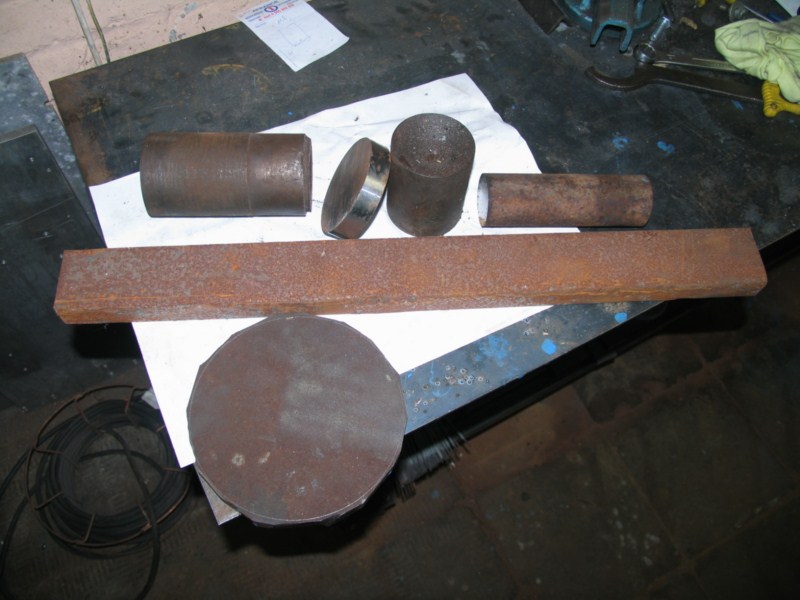

Cette
sphèreuse sera bien sur réalisée exclusivement
avec des matériaux de récupération

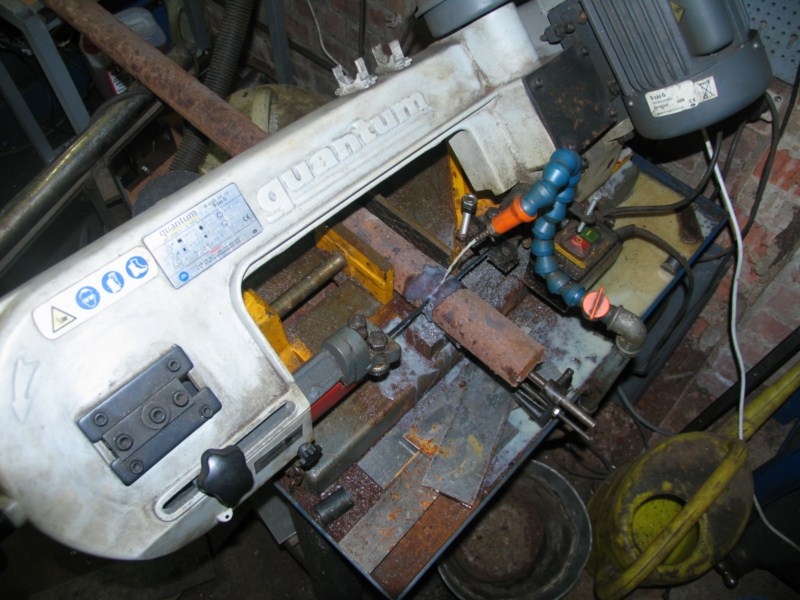

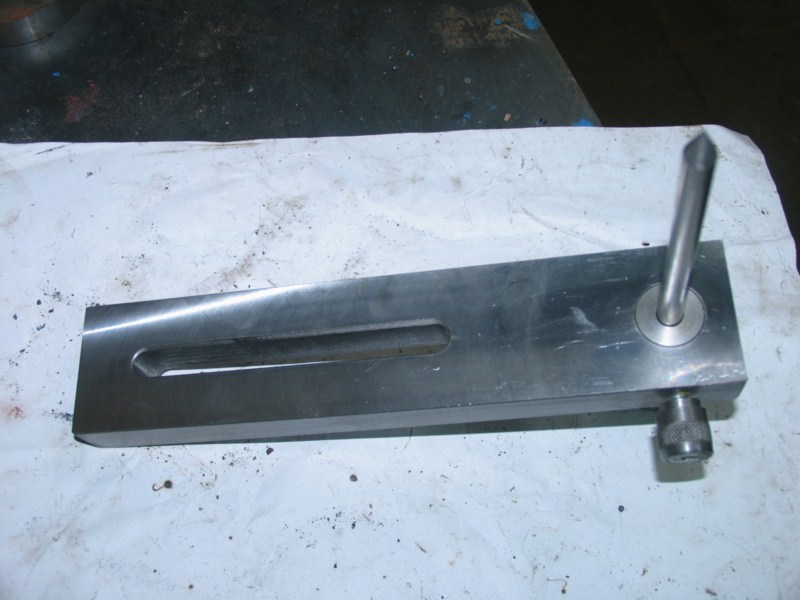

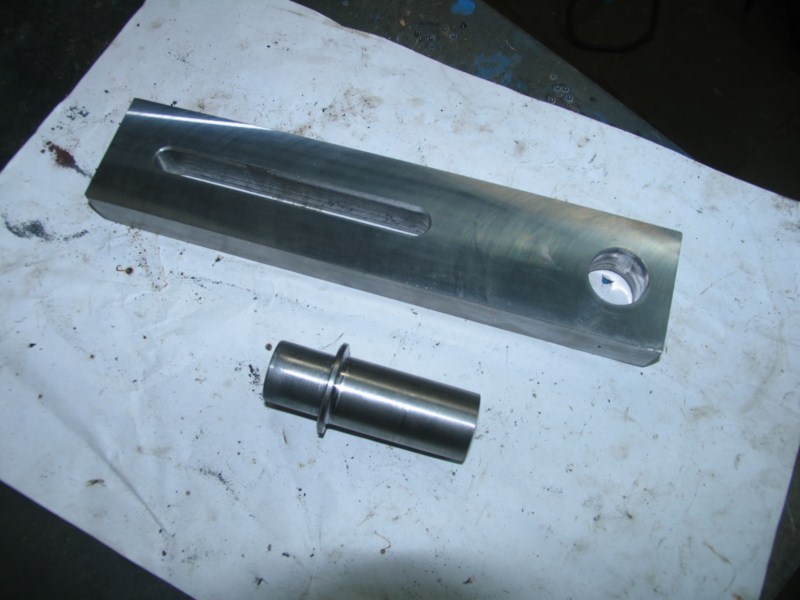

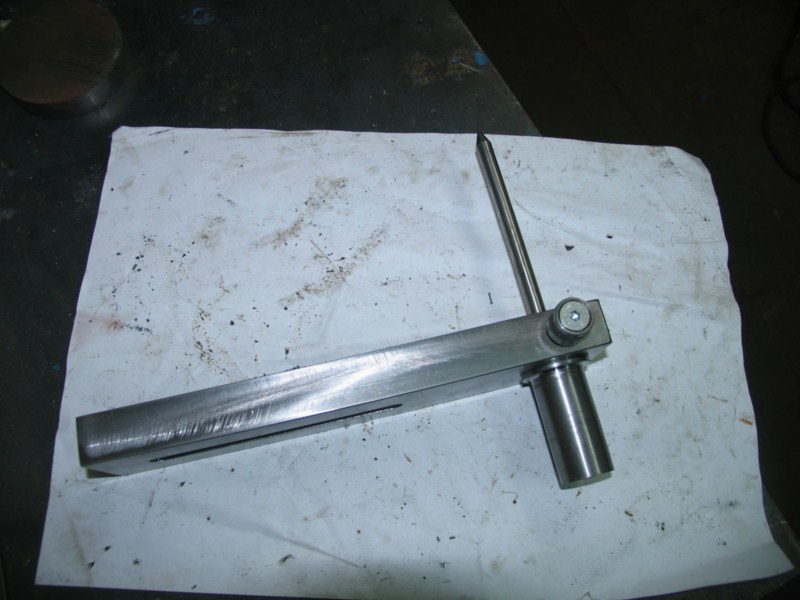

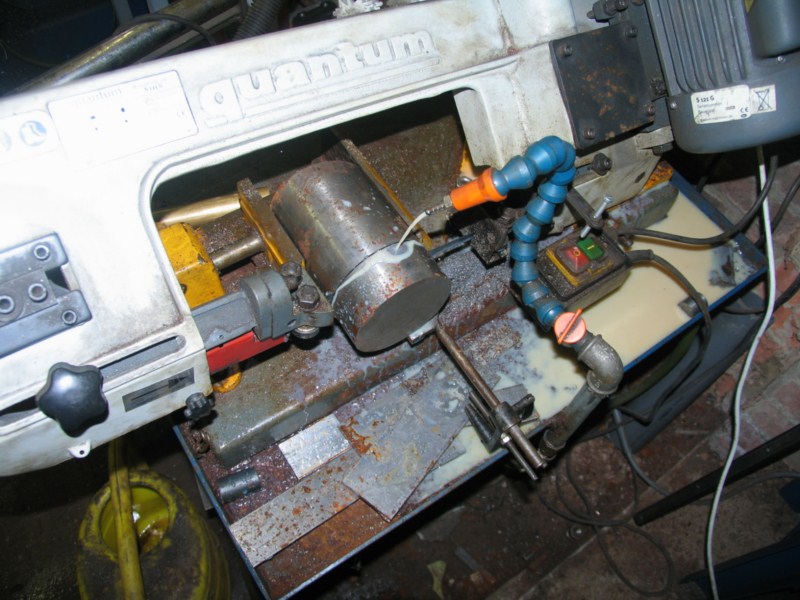

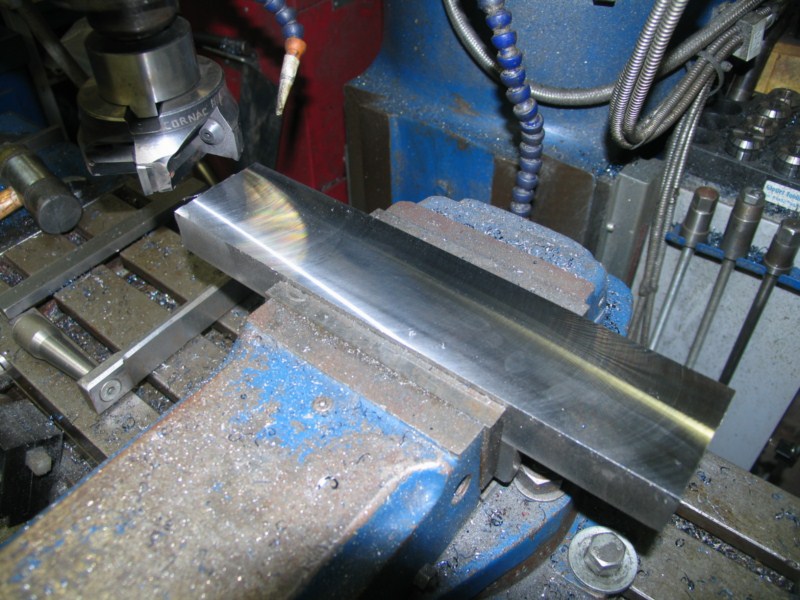

J’attaque
la base qui est fabriquée a partir d’un fer
plein de 60/25/280mm.

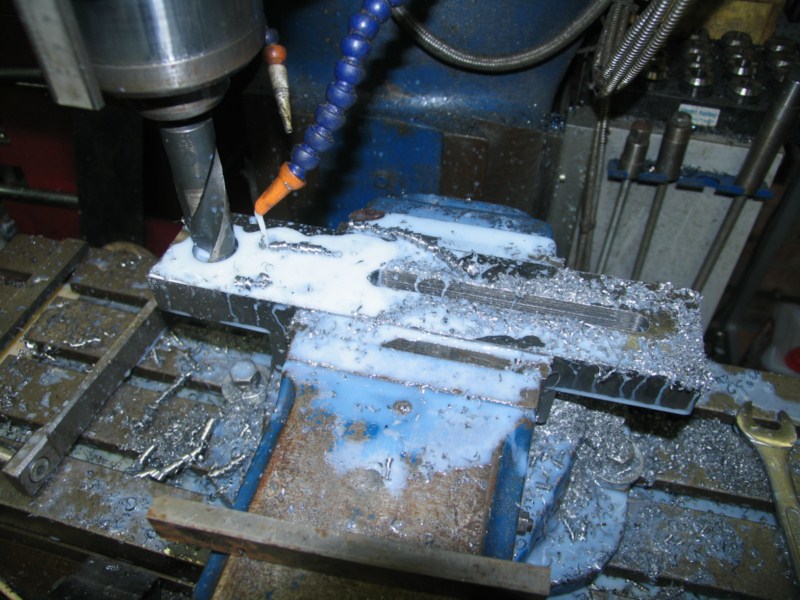

Une
lumière est usinée ainsi qu’un perçage pour
l’axe qui est serti à la presse et sécurisé
par une visse BTR
|
|
|

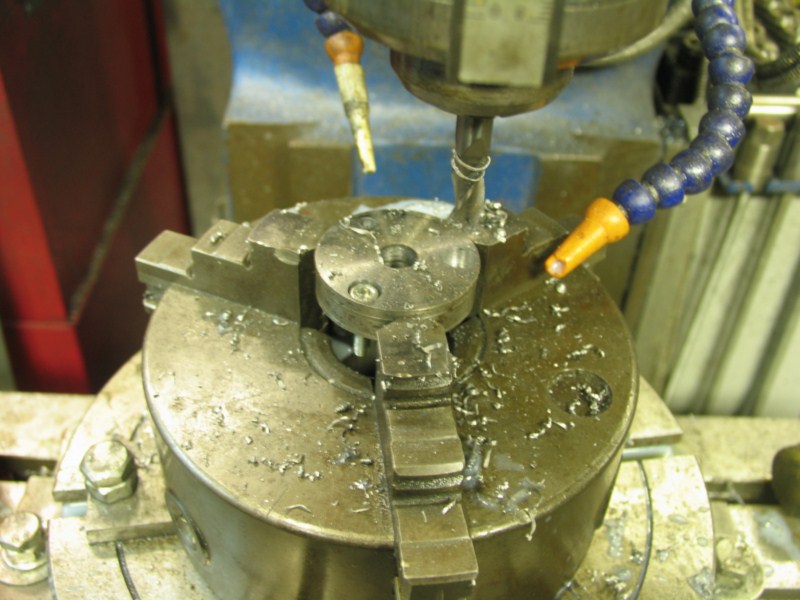

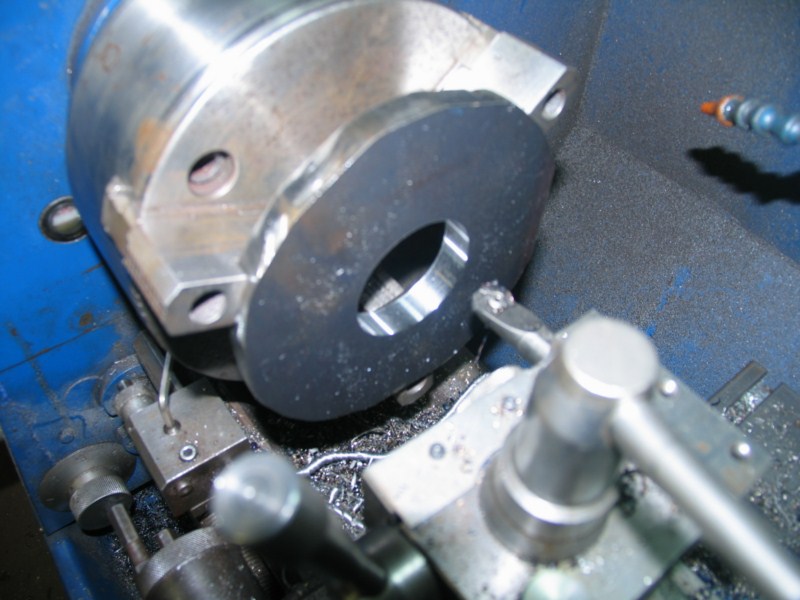

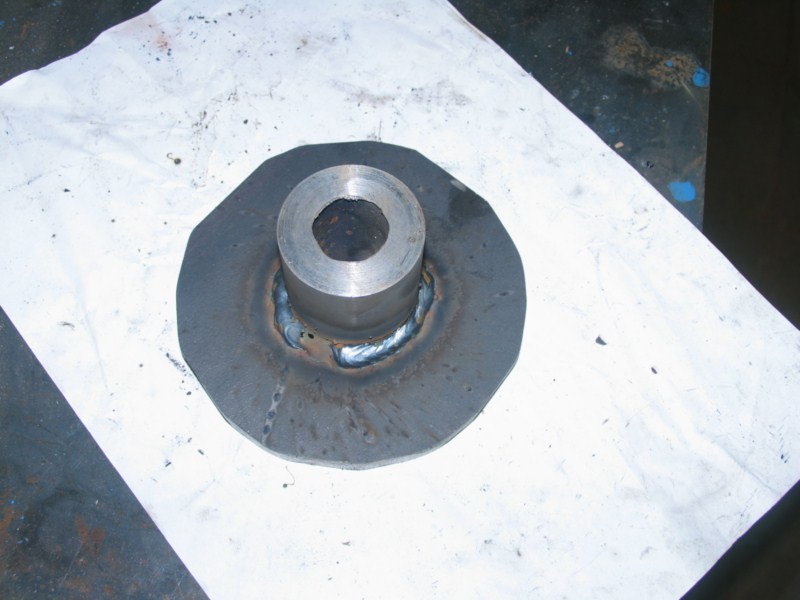

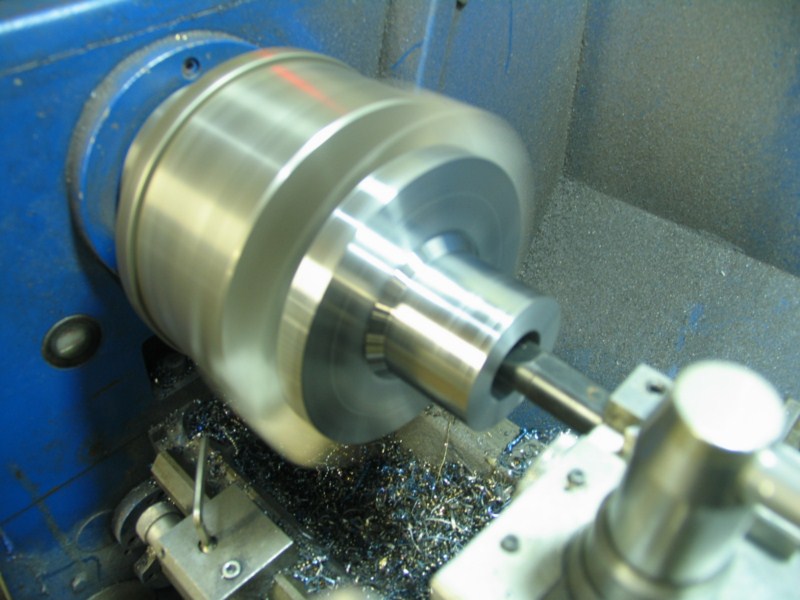

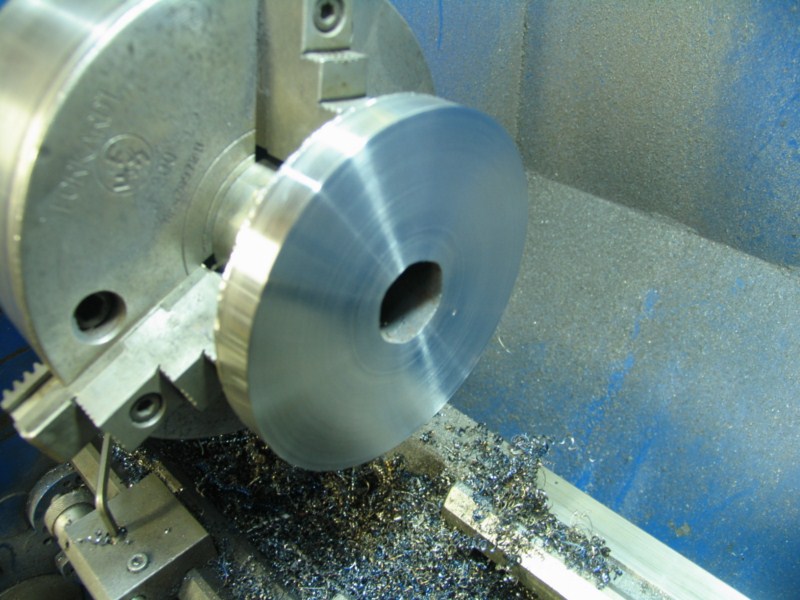

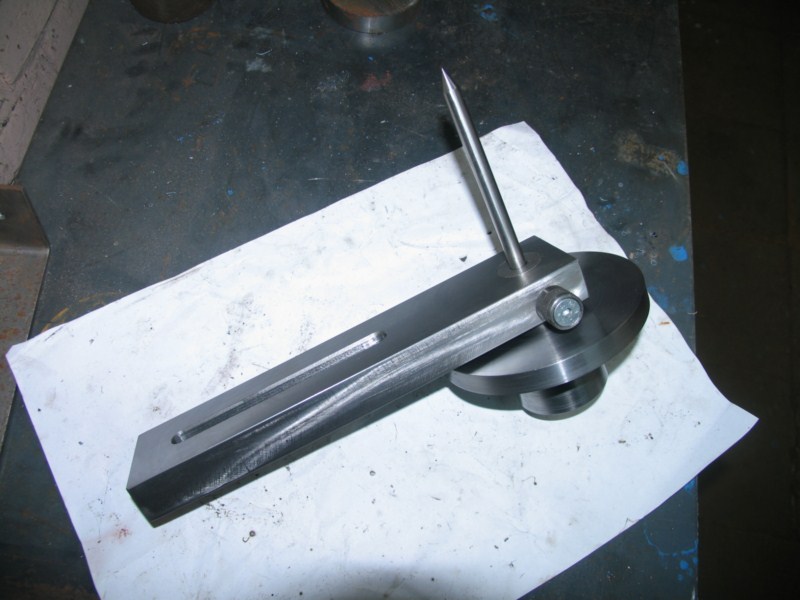

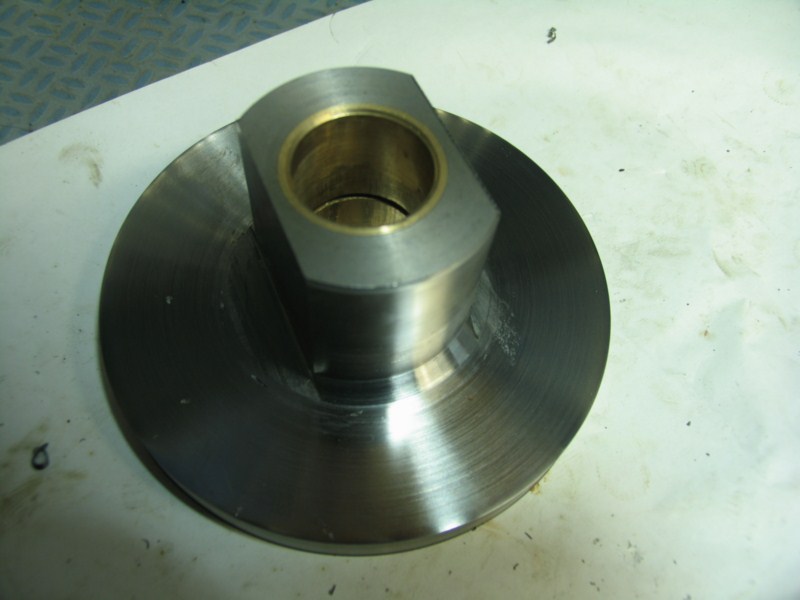

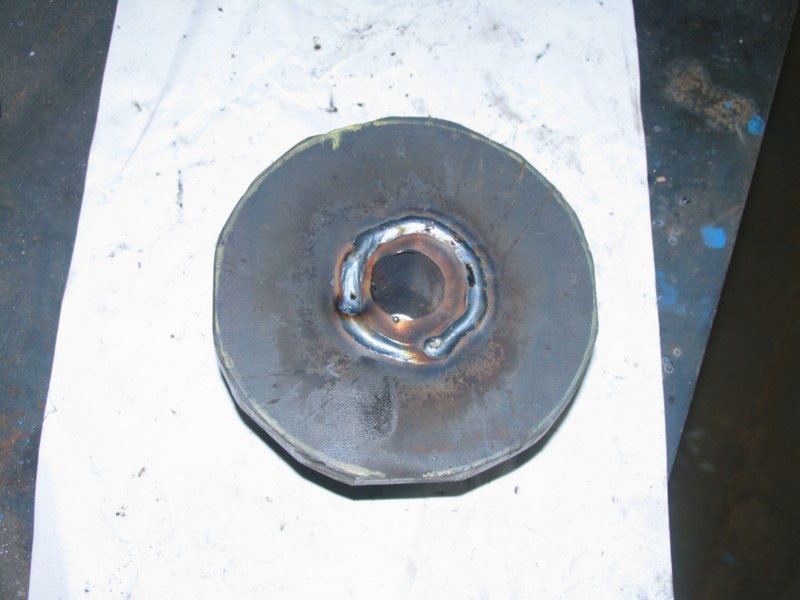

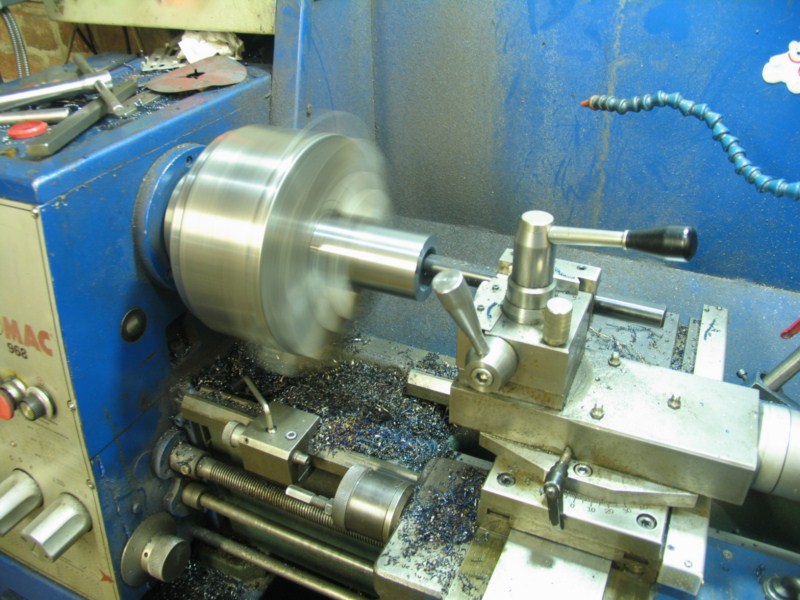

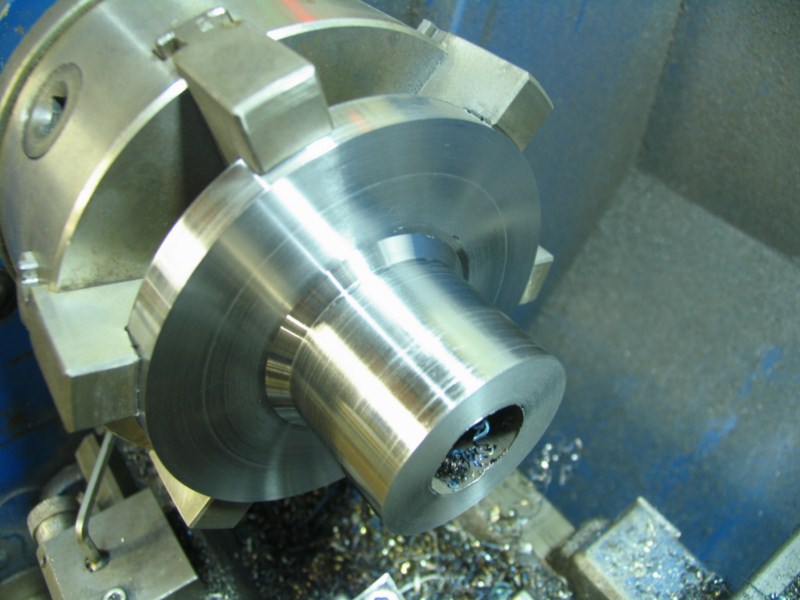

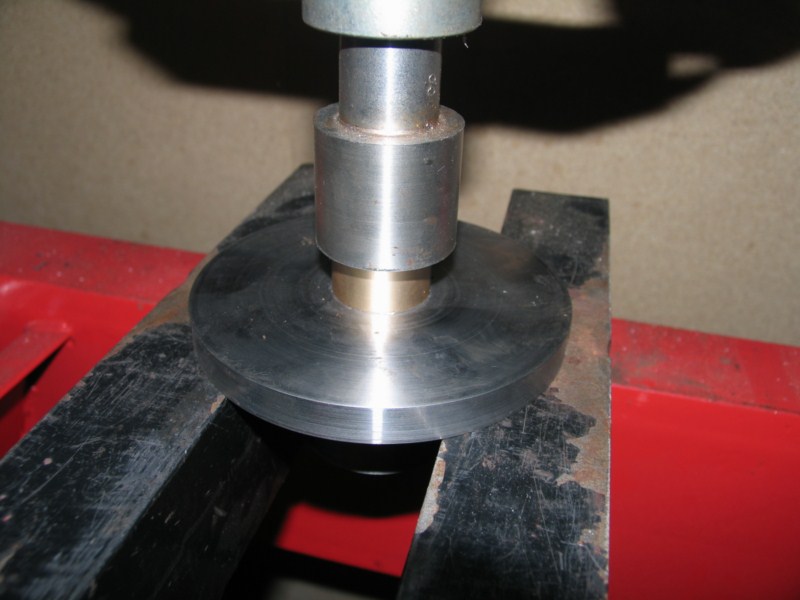

La
fixation sur le banc est assurée par une flasque de
Ø140 mm soudée sur un axe de Ø60mm puis allésé a 36mm
pour recevoir une bague en laiton
|
|

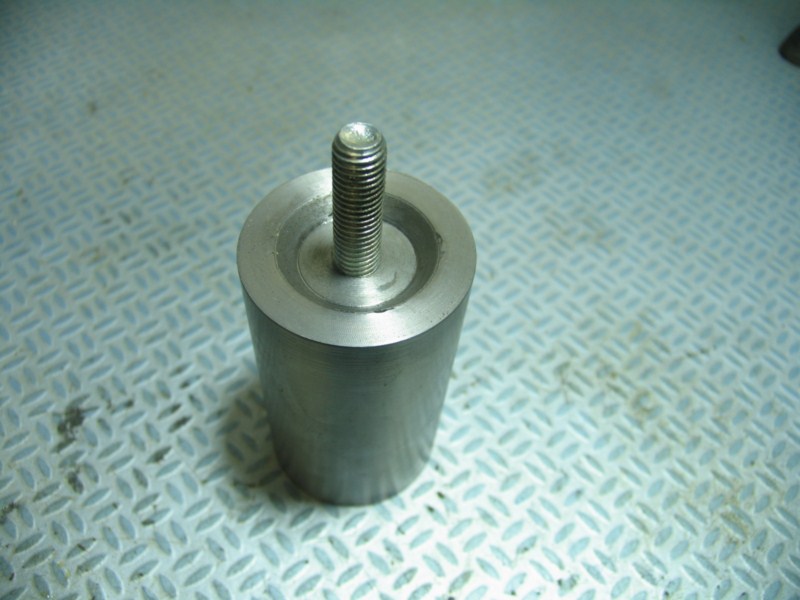

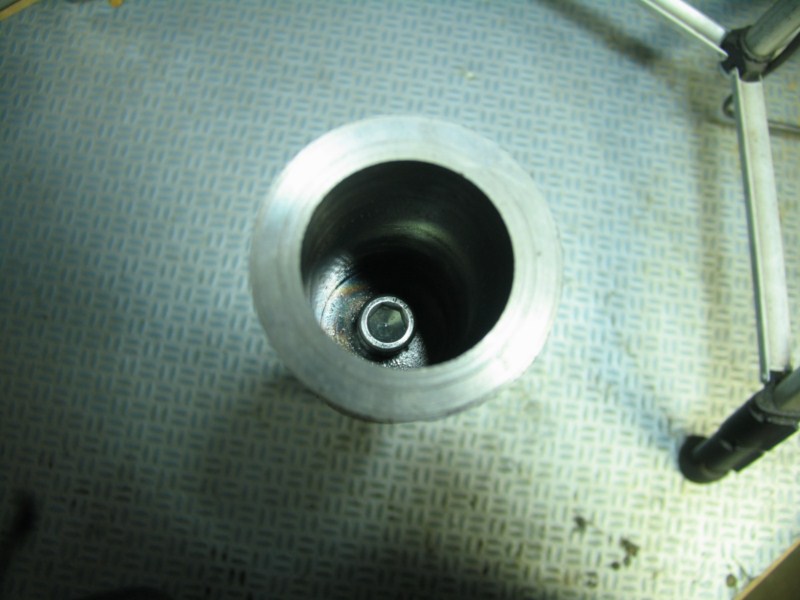

Une
pièce de Ø60mm allésée à 40mm fait office de colonne
de réglage en hauteur.

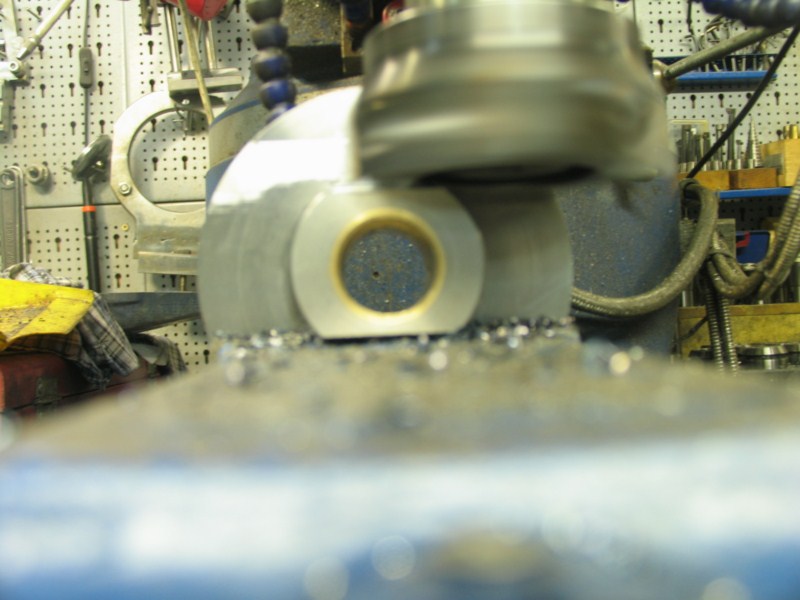

Le
cul est soudé et usiné, une visse M12 assure
le serrage.
|
|
Cette
sphèreuse dispose d’un réglage en profondeur de coupe
(Y)

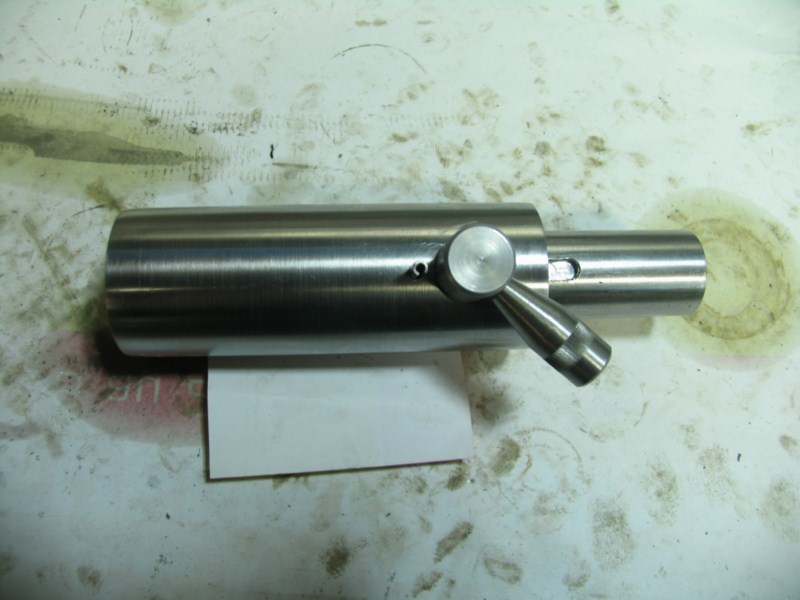

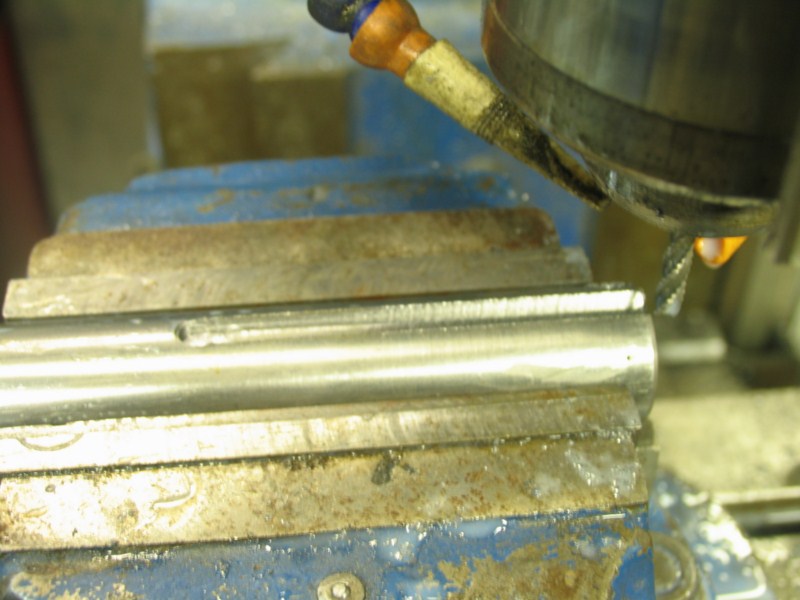

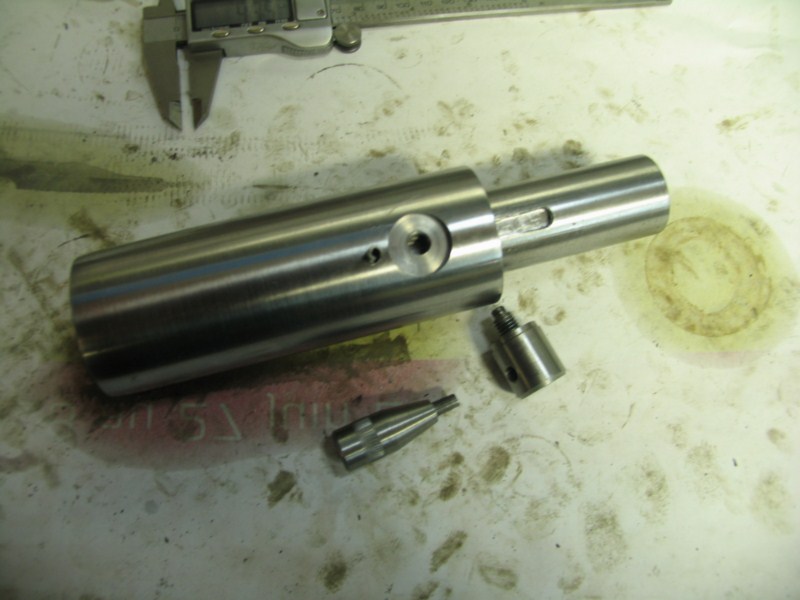

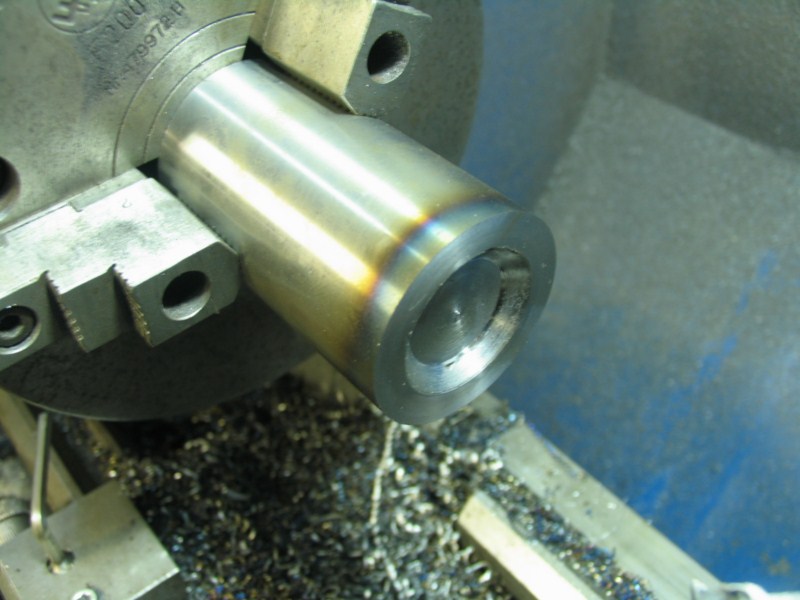

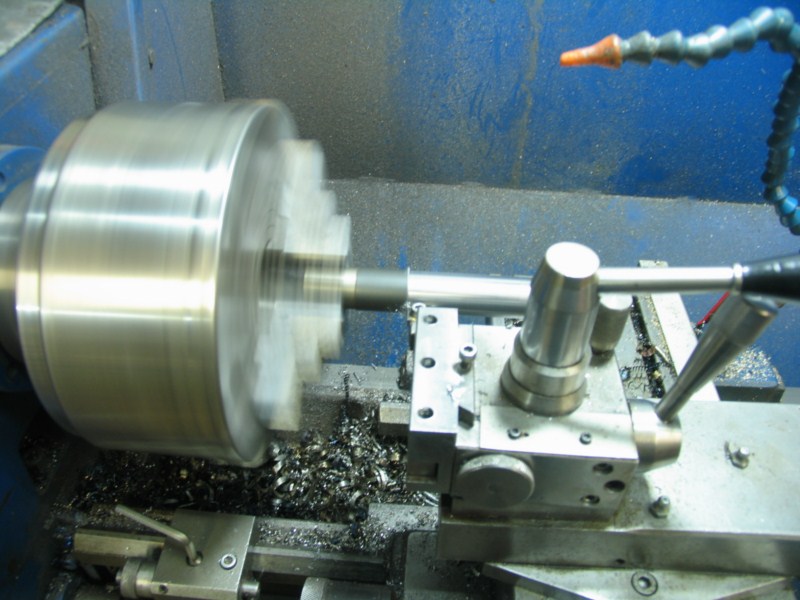

Le

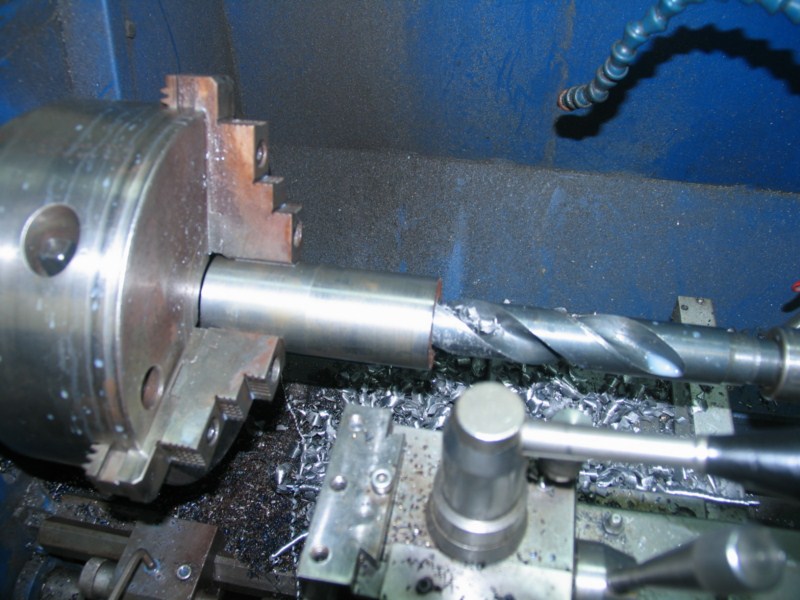

fourreau est tiré d’un vieil axe rouillé de 50mm, il
est allésé a 30mm pour recevoir le porte outil, une
rainure est usinée, ce qui empêchera le porte outil de
tourner sur lui-même et servira en même temps pour le
blocage
|
|

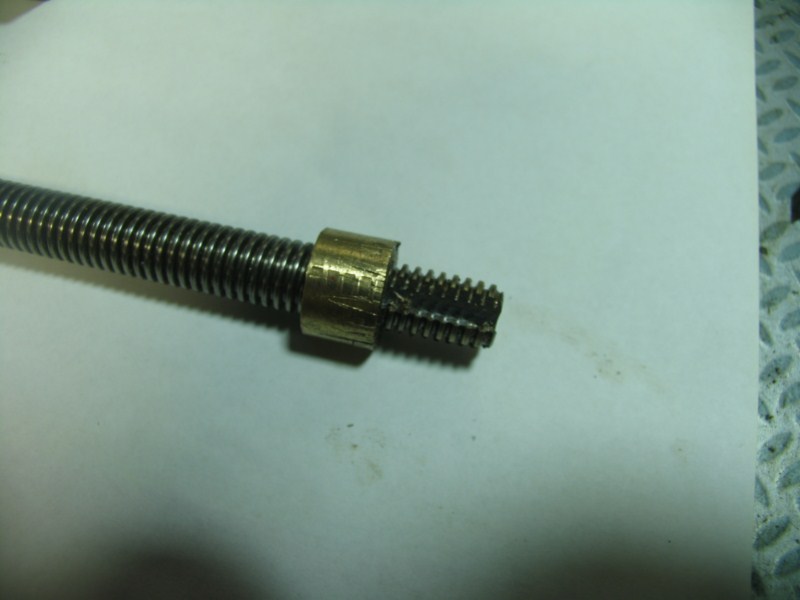

J’avais
dans mes bricoles une tige filetée d’un chariot de
tour mais je n’avais pas la noix.

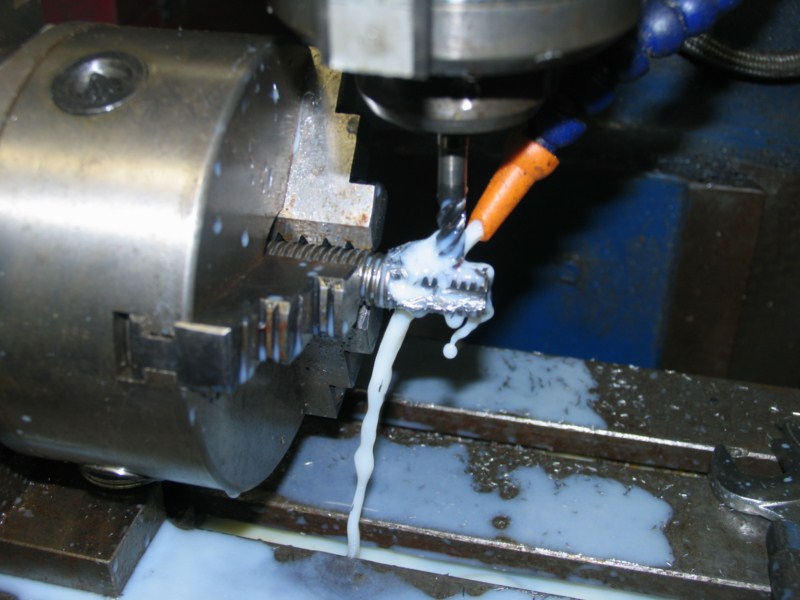

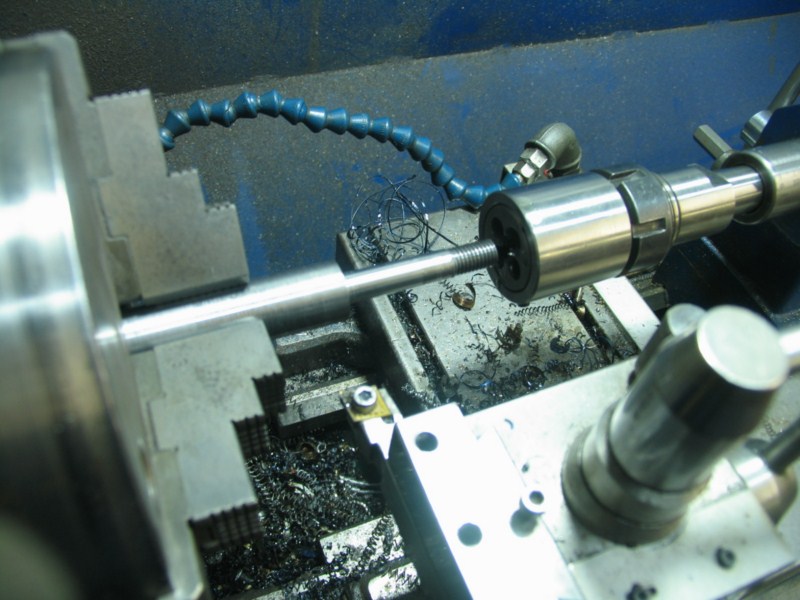

Je
me suis inspiré sur un autre site et me suis
confectionné un taraud, il n’est pas trempé mais ça
m’a suffit pour faire le filet et en plus ça marche
très bien.

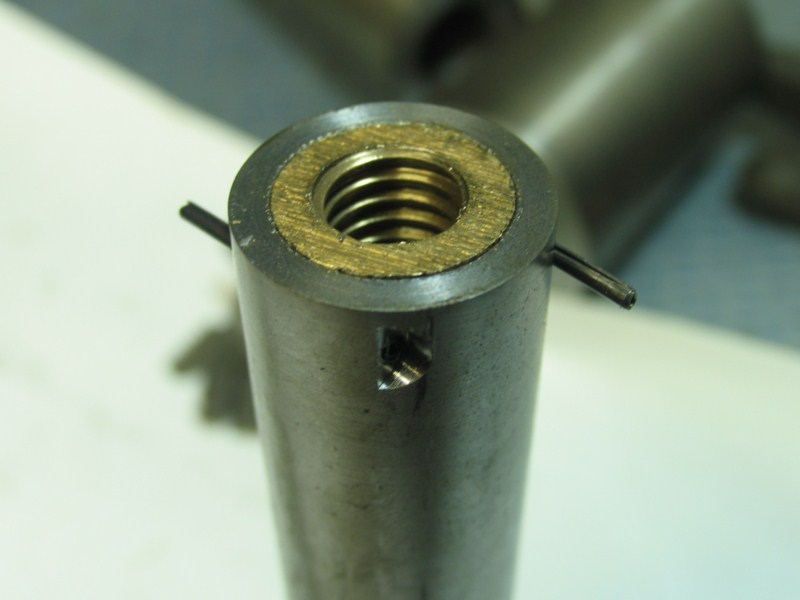

J’ai
ensuite serti cette noix à la presse et sécurisé
l’ensemble par deux goupilles fendues
|
|

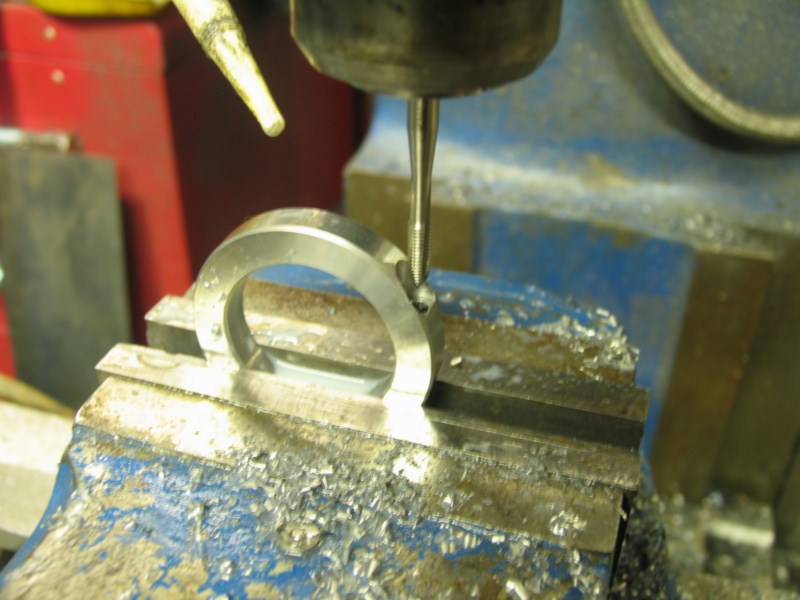

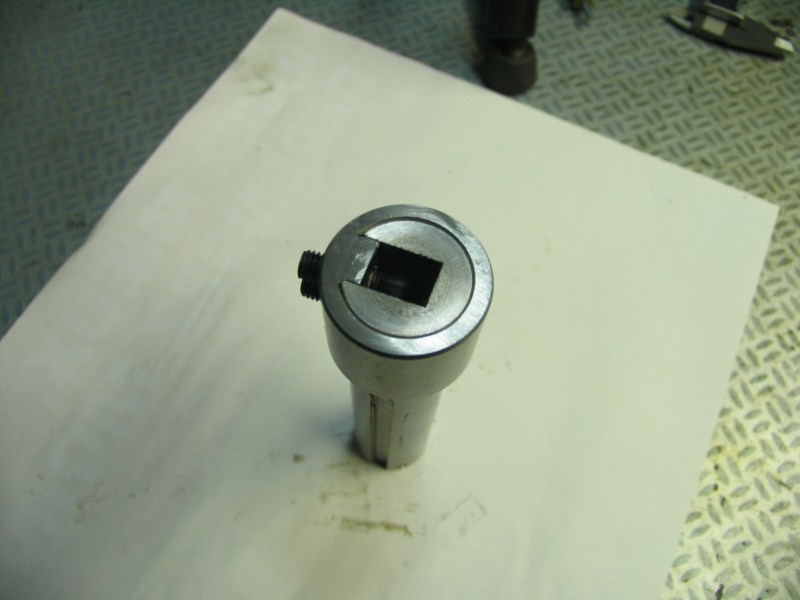

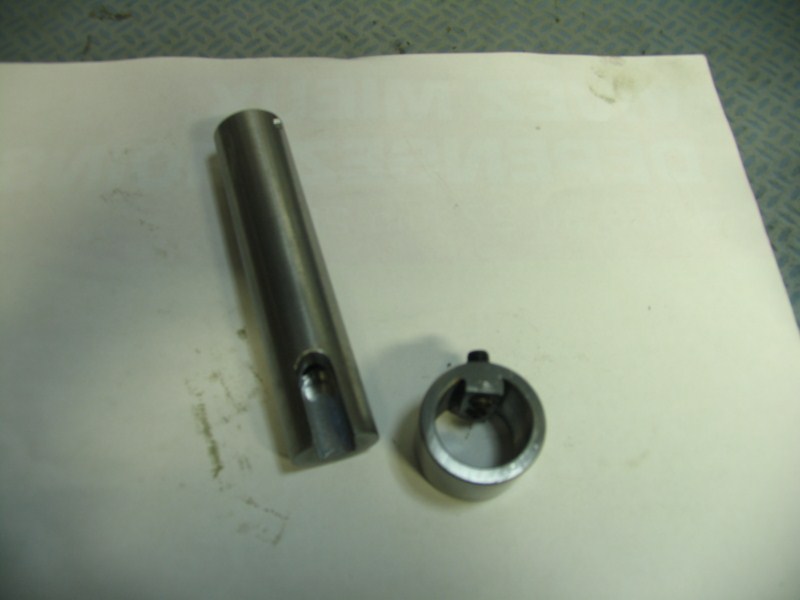

Pour
assurer le serrage de l’outil, une rainure de 12mm de
large est faite en bout d’arbre, une bague vient se
placer au dessus, deux visses assurent le serrage de
l’outil qui peut être de 12/12, un barreau HSS par
exemple ou dans ce cas ci un bout de vieux bédane.
|

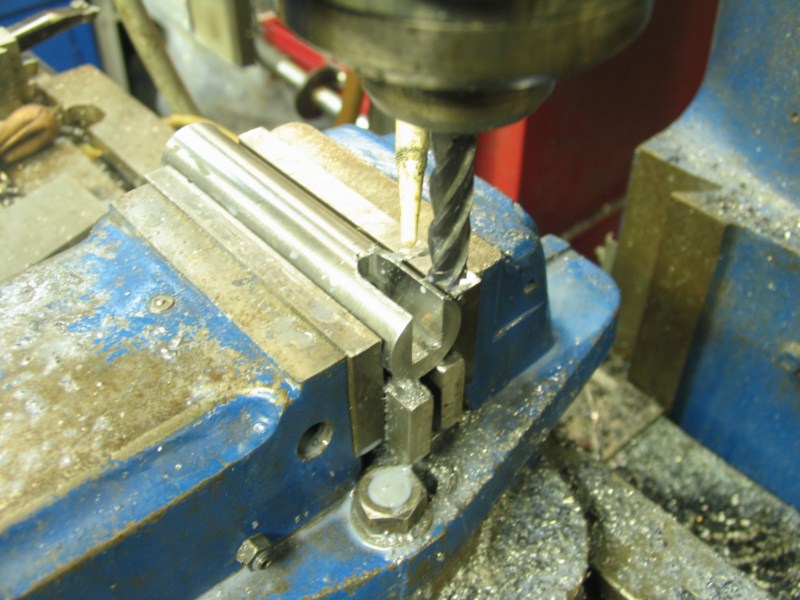

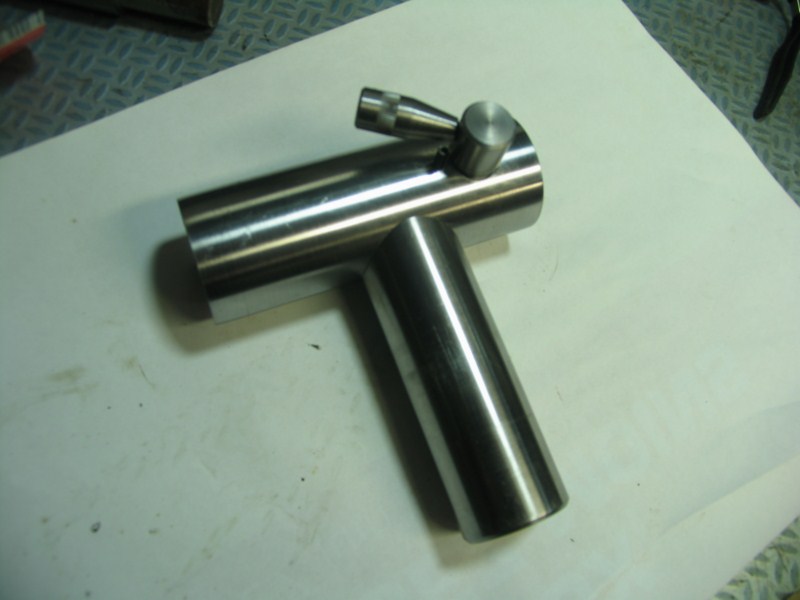

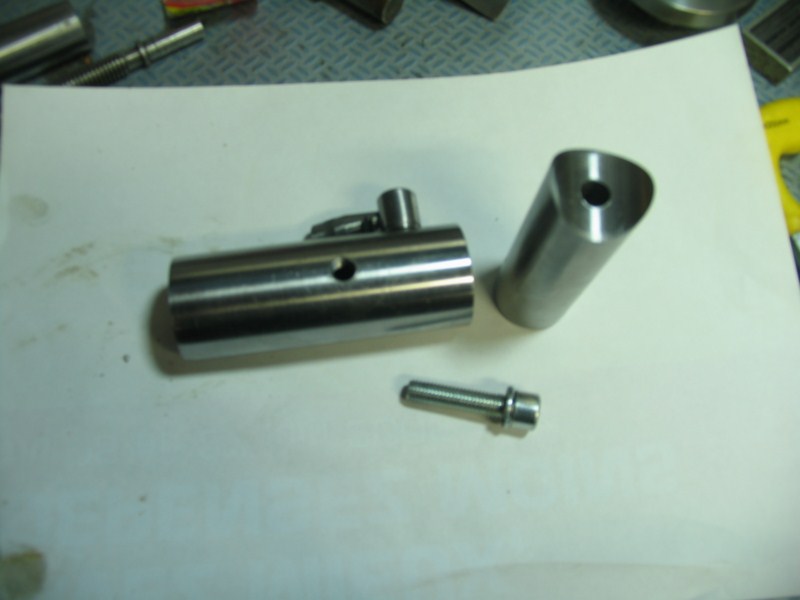

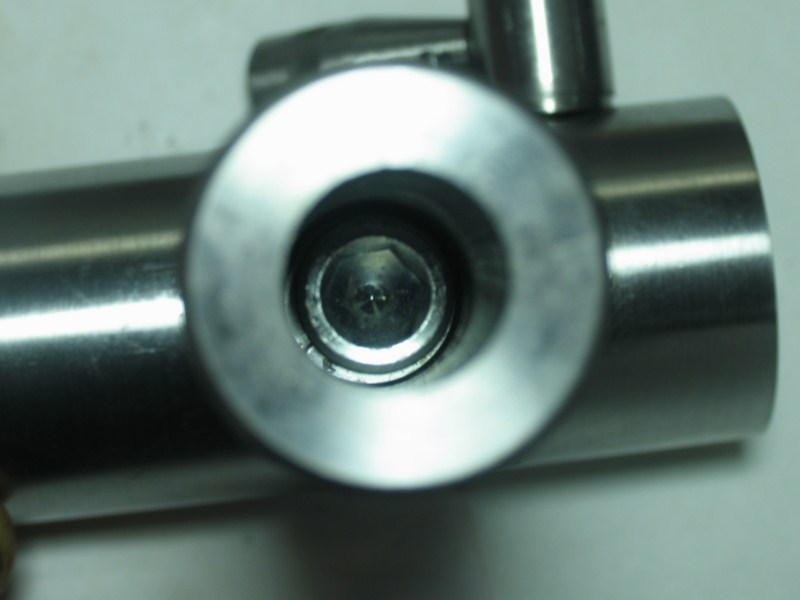

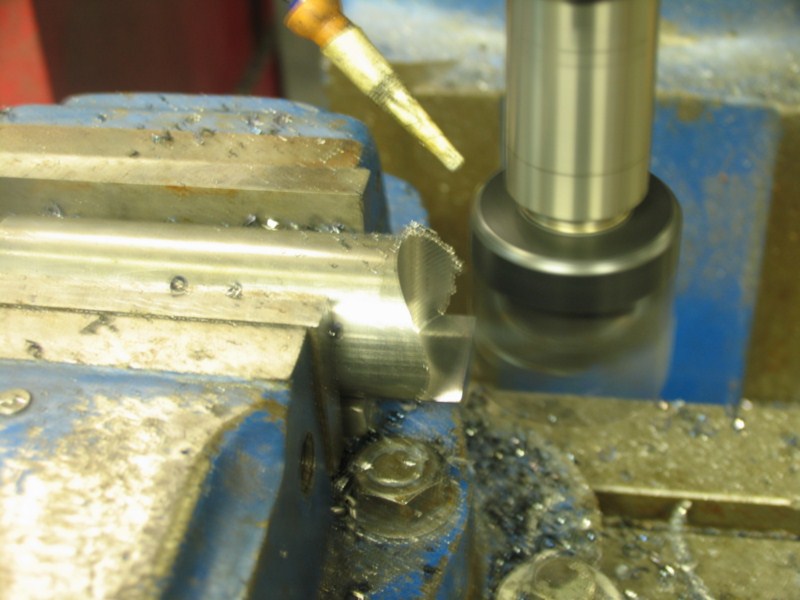

| Comme colonne pour le réglage
en hauteur j’ai pris un axe de Ø40mm, je l’ai usiné de
façon a prendre la forme du fourreau et avoir un
assemblage parfait entre la colonne et le fourreau du
porte outil, le serrage est assuré par une visse M12 |
|

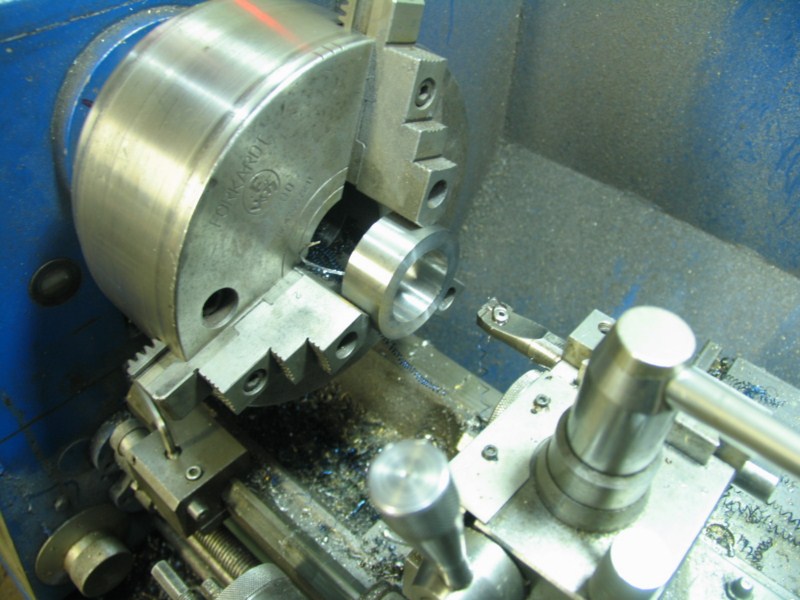

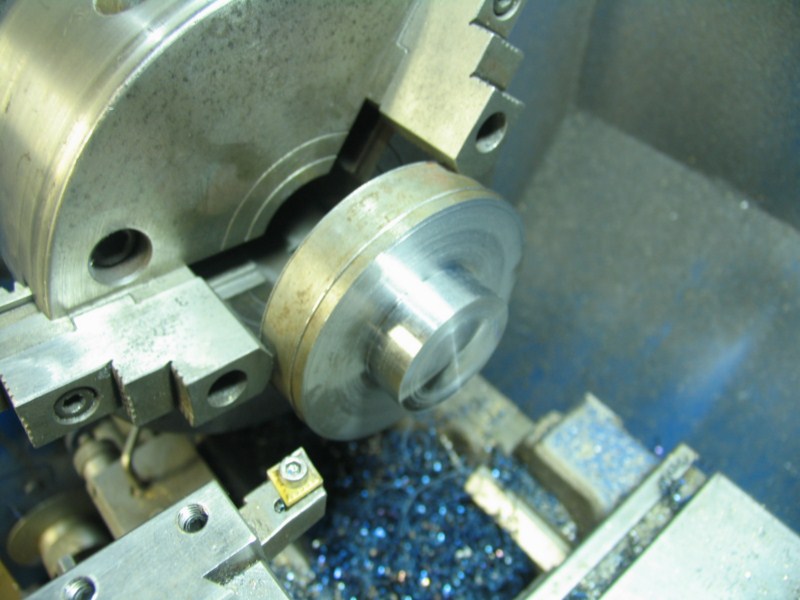

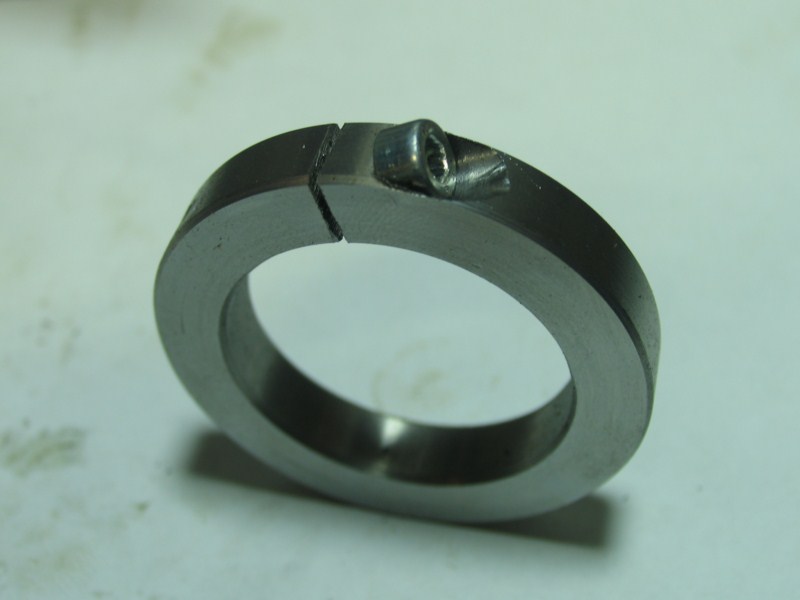

Une
bague est ajoutée pour faciliter
le réglage en hauteur
|
 |
 |
|

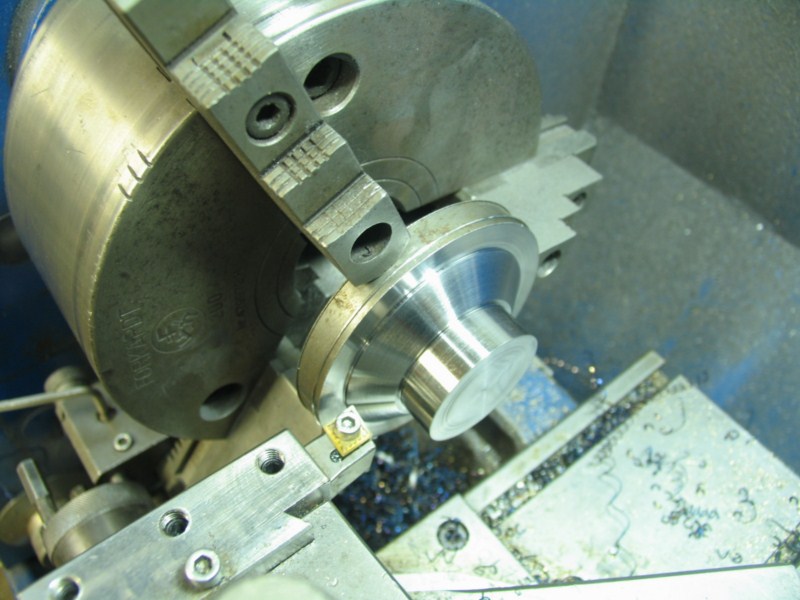

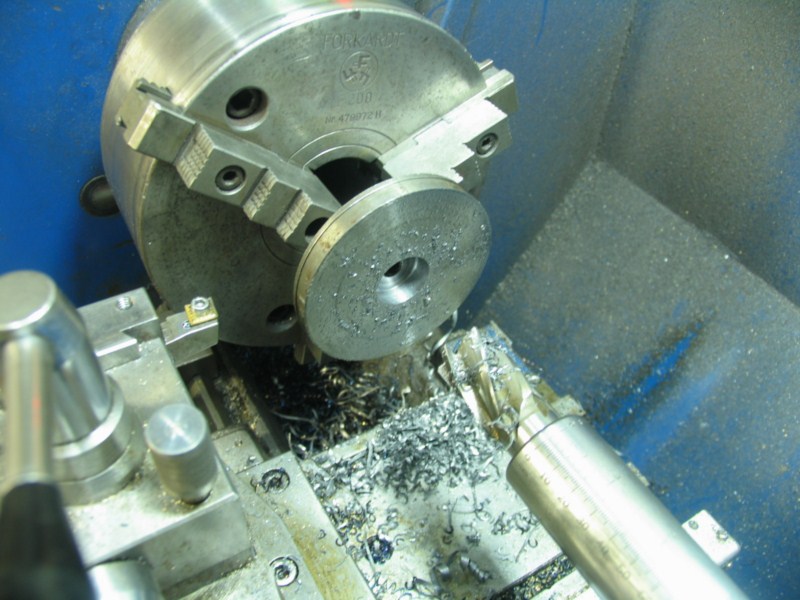

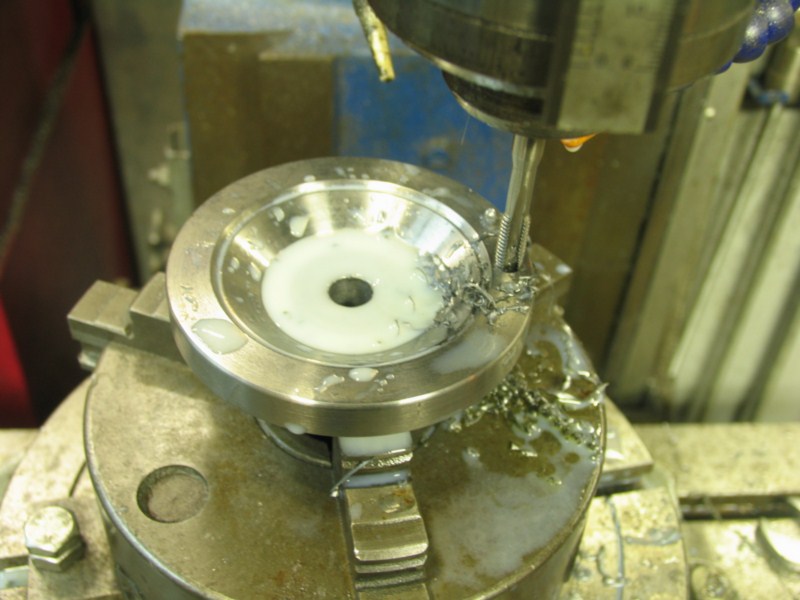

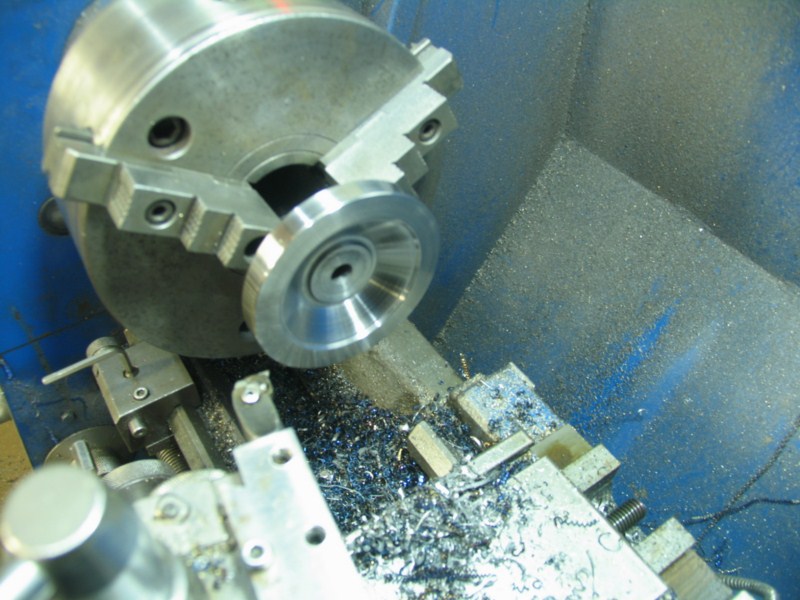

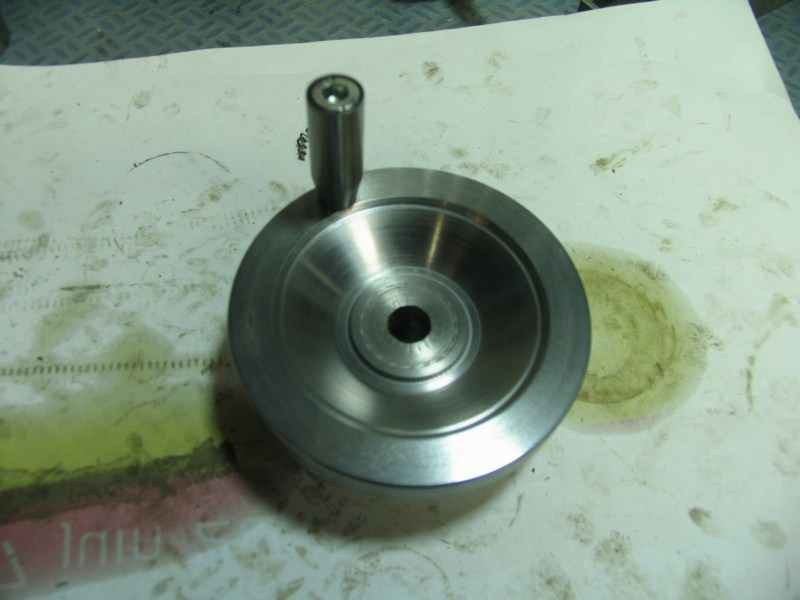

Maintenant
au tour de la manivelle, elle est tirée d’un bout
d’axe de Ø100mm
|
|

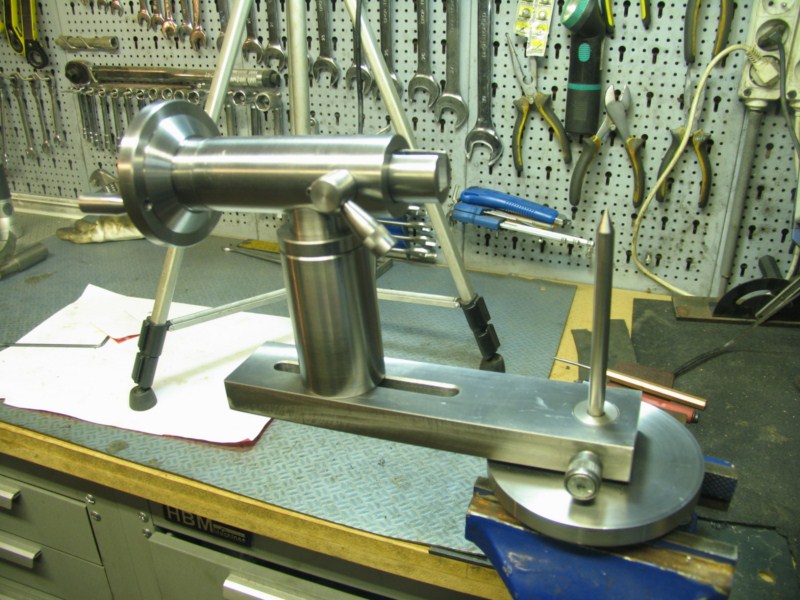

Voilà
ce que ça donne pour le moment
|
 |
|

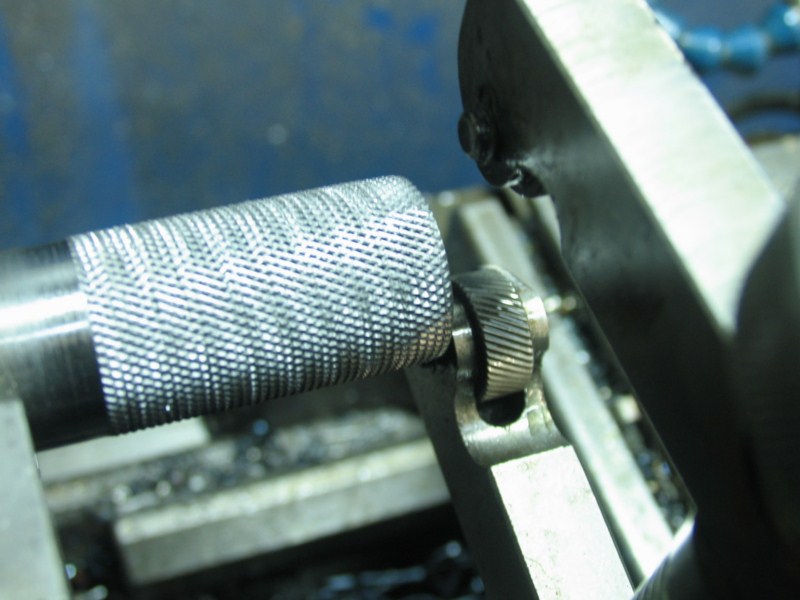

Je
fabrique une poignée pour être
plus a l’aise et un bouton de blocage
|
|

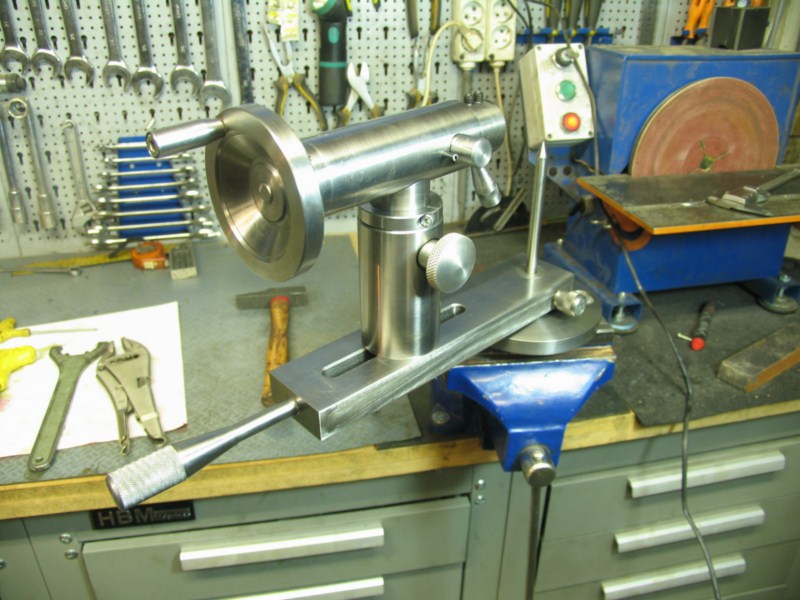

Voilà
la sphèreuse terminée et fonctionnelle.
Je
sais que Dominique préfère le vert mais avec du bleu,
il pensera peut être longtemps a moi
|
|
J’espère
que vous aurez passé un agréable moment en lisant ces
quelques lignes.
Toutes
critiques et suggestions sont bonne a prendre pour que
je continue a m’améliorer.
Je
vous remercie pour l’attention apporté à ce site.
Philippe
|
|
