Butée d'intérieur de broche

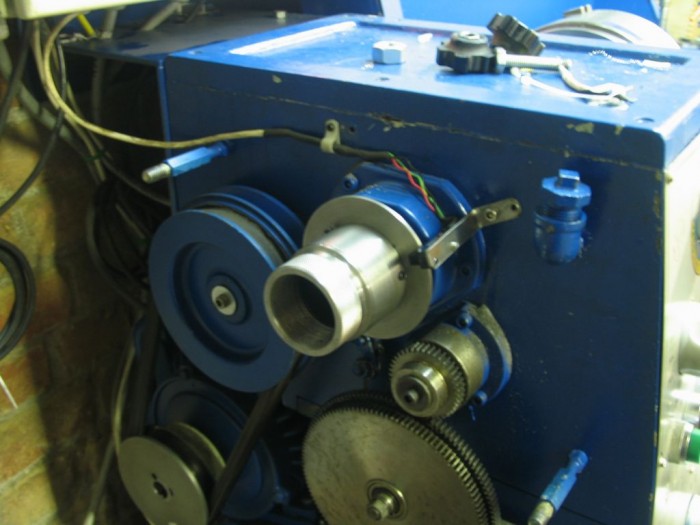

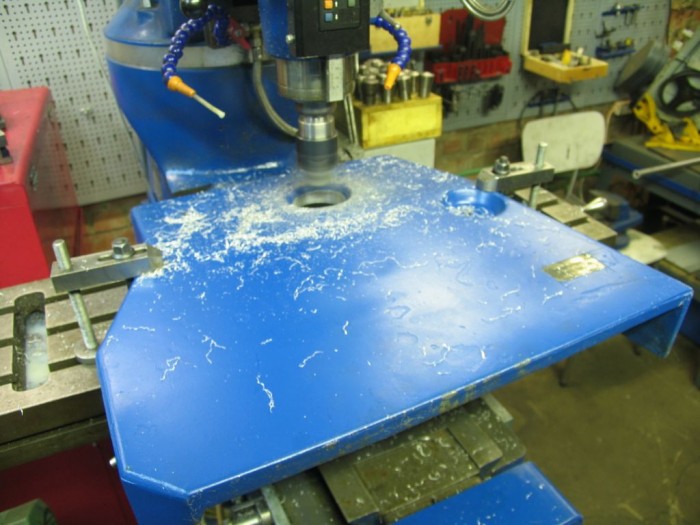

En montant un compte tour j'en ai profité pour usiner une butée de broche simple à réaliser.

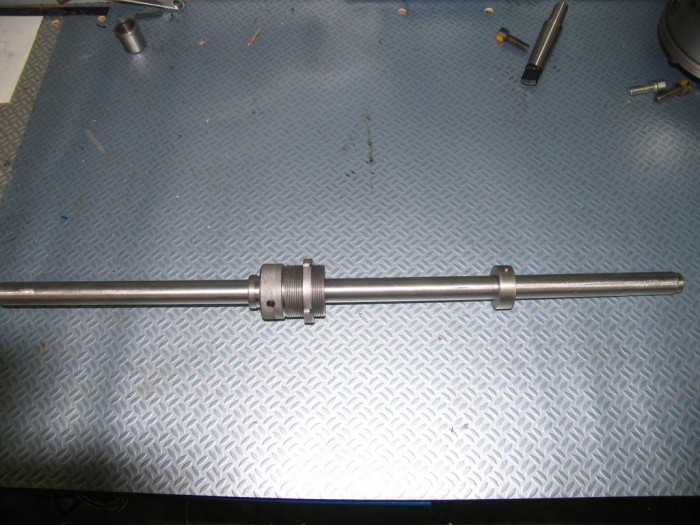

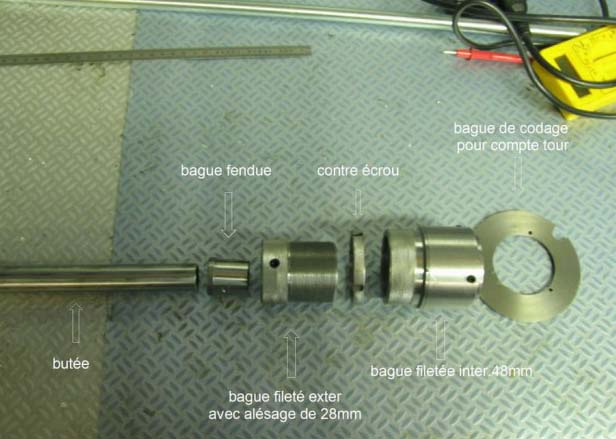

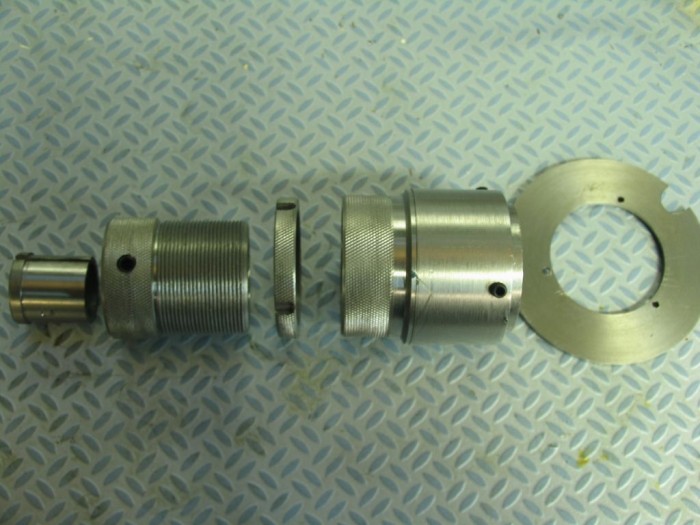

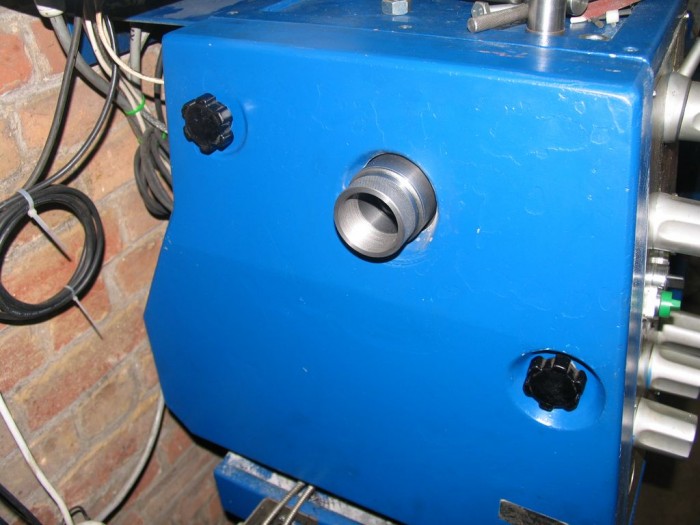

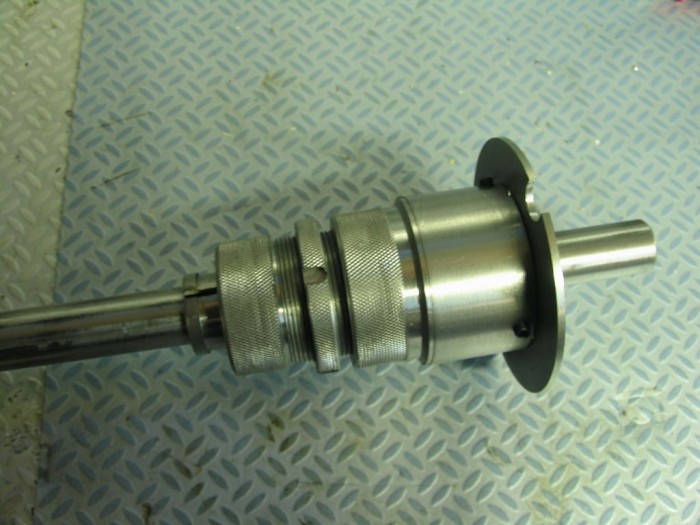

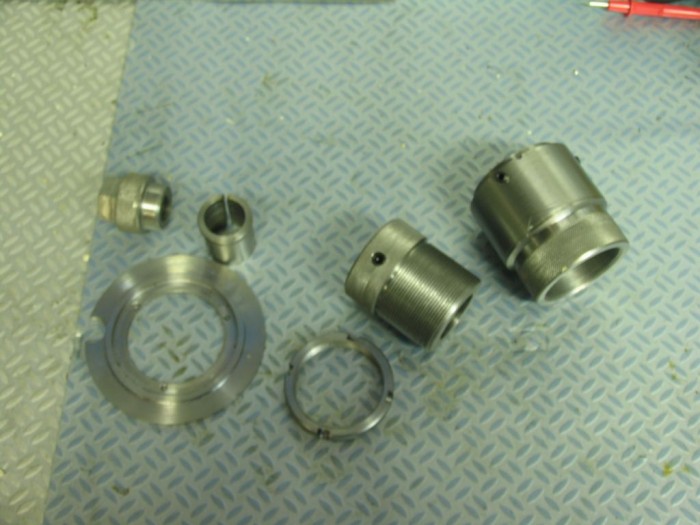

La bague filetée est d'un diamètre suffisant pour garder le passage de broche, dans ce cas ci 39mm et sert de réglage fin, le blocage est assuré par le contre écrou, la butée, un tube de 21mm de diam est bloqué grâce à la bague fendue et le serrage se fait par vis BTR sur la bague de réglage fin.

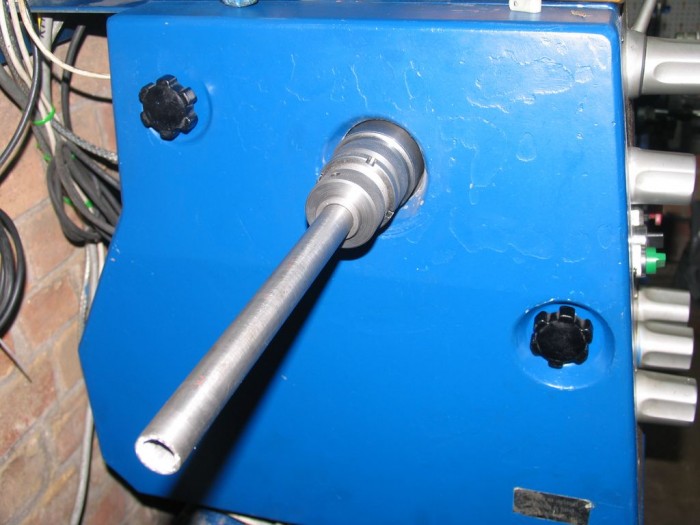

Une autre bague coulisse sur la butée pour la centrer a l'intérieur de la broche
