Modifications
sur tour HBM280
|

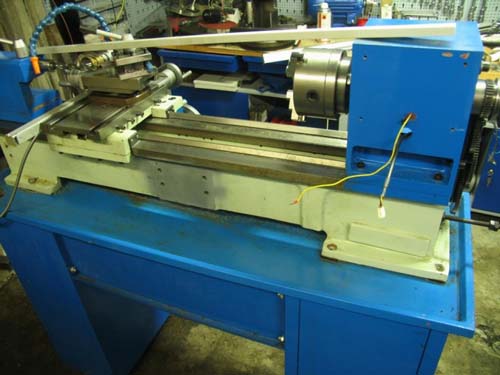

J'ai
commencé par virer le moteur et tous ce qui allait avec.
 |

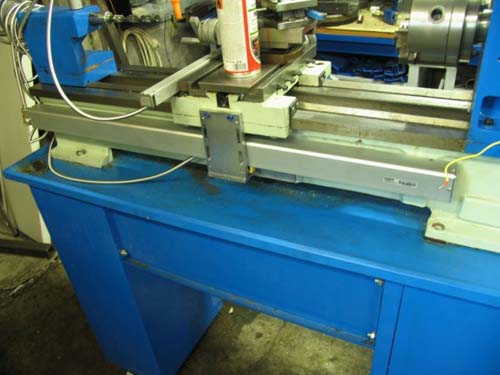

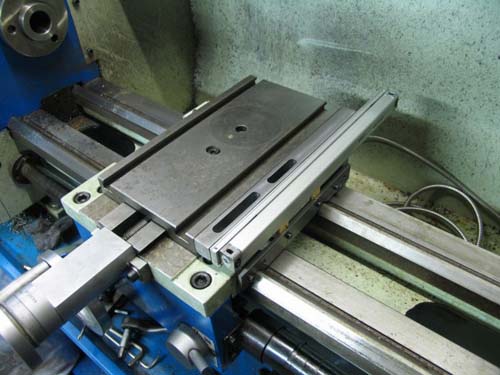

Puis
j'ai instalé les règle digitale pour la DRO
 |
 |

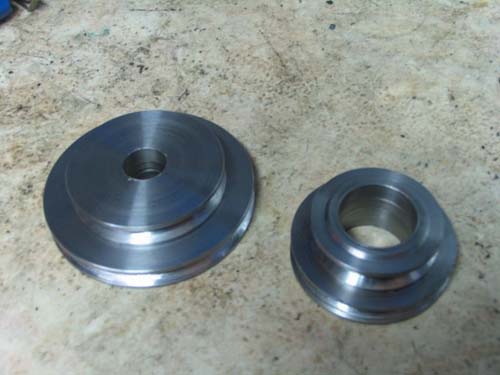

J'avais
évidemment pris soin d'usiner les poulies.
 |
Avant
le démontage.
 |

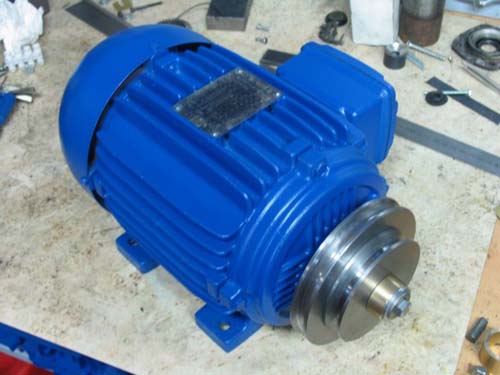

Le
moteur qui remplacera celui d'origine, un tri de 1,5kw, il
n'est pas neuf, j'ai remplacé les roulements, je l'ai sablé
puis repeint.
 |

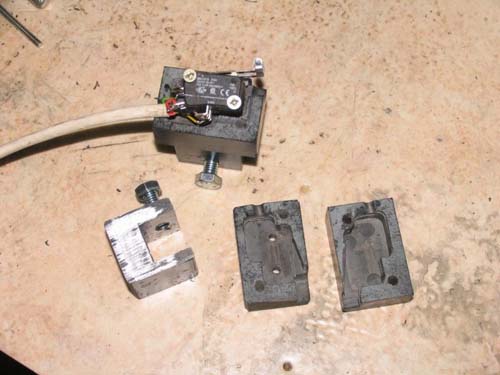

J'ai
instalé des fin de courses, pour ça j'ai usiné les boitiers
dans des paneaux synthétique pour y insérer deux contacts, une
fois refermé il seront quasi hermétiques.
 |

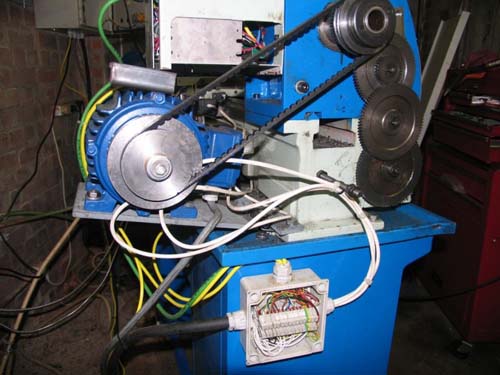

J'ai
fabriqué un support moteur,puis le montage.
 |

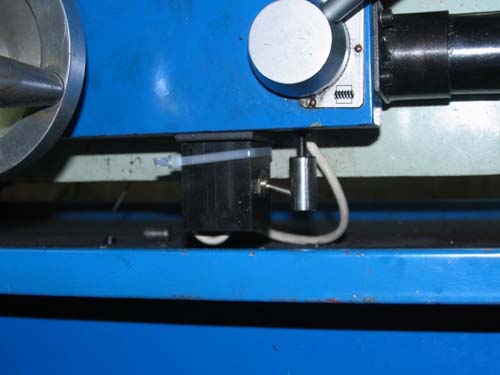

Instalation
des fin de courses.
 |
Un
contact sur le débrayage de l'avance permet de faire tourner
la machine une fois arrivé aux fins de course.
 |

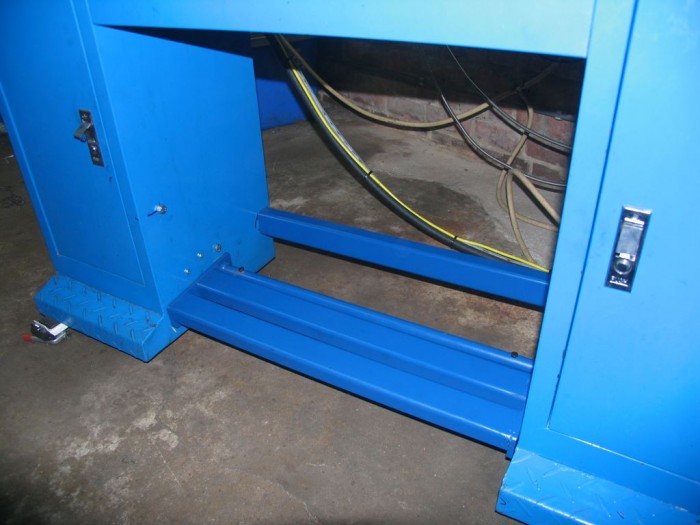

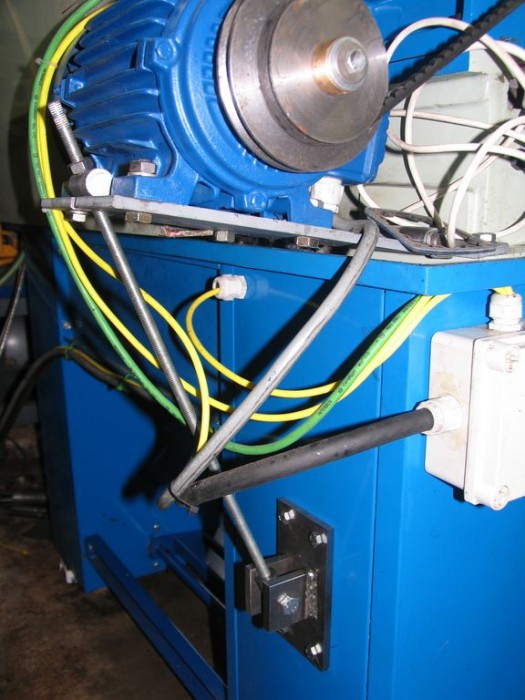

Fabrication et montage de la pédale de frein. |
le
système de contact pour le frein
|

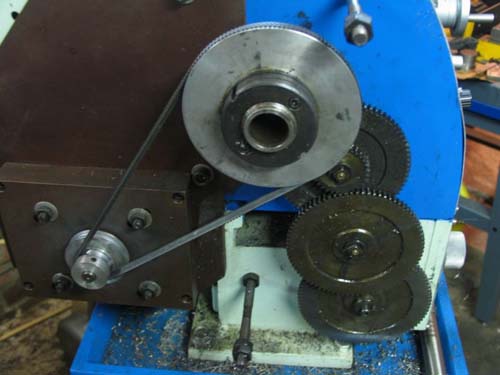

Ajout
d'un tendeur , il est nesséssaire au moment du freinage sinon
le moteur s'arrette avant la broche, la couroie patine.
 |

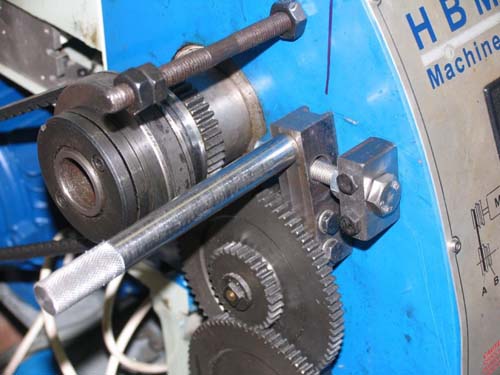

Ajout
d'un débrayage pour la boite de vitesse de l'avance.
 |

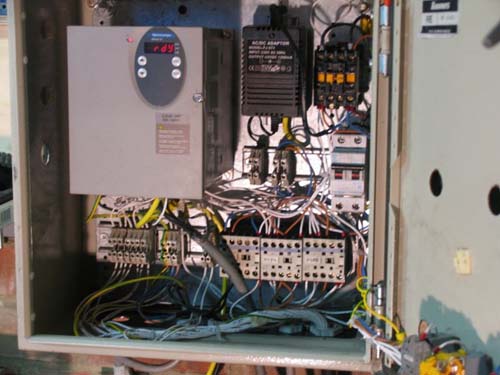

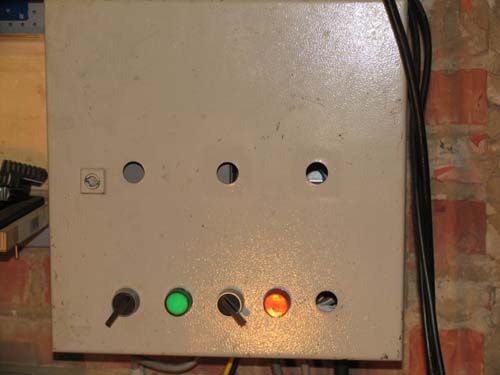

L'interieur
du boitier électrique de commande, à part le fréquenseur, tout
est de récup.
 |
encore
quelque trous a boucher mais c'est un détail
 |

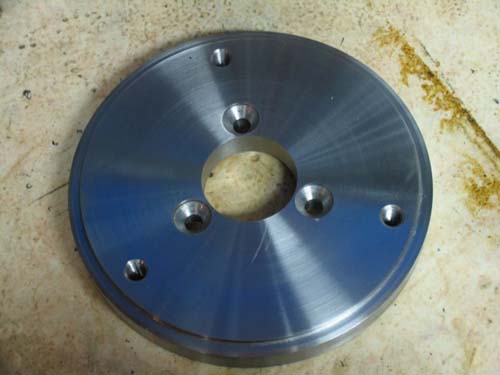

Usinage
d'un faux plateau qui recevra un mandrin 3 mors Forkardt de
200mm acheté d'ocas.
 |

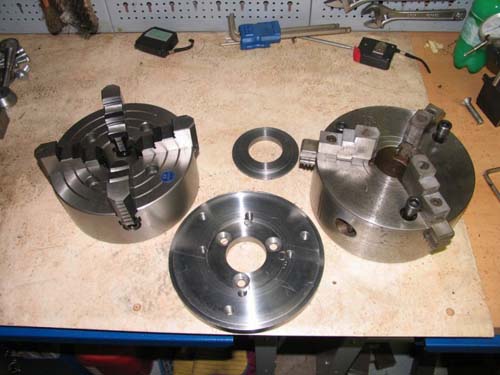

J'ai
ensuite modifié ce plateau pour pouvoir aussi y monté un
madrin Vertex 4 mors de 200mm, puis usiné une bague pour
pouvoir l'adapter.
 |

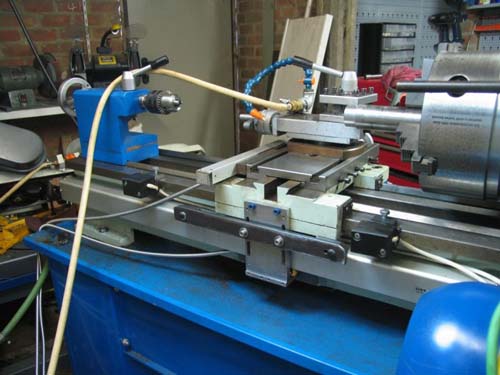

prêt
pour l'usinage
 |
 |
