Système camlock
|

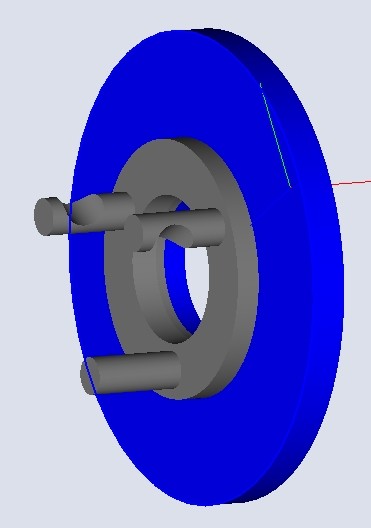

Pas fort pour dessin a main levé
 |
|
Bon voilà je me suis lancé.

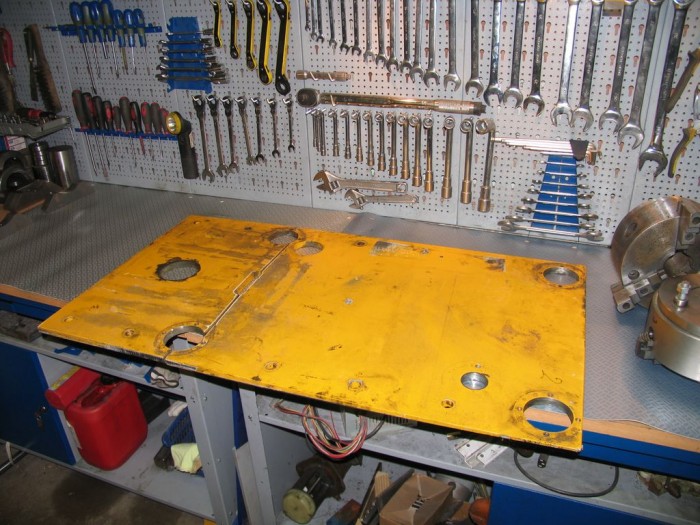

La

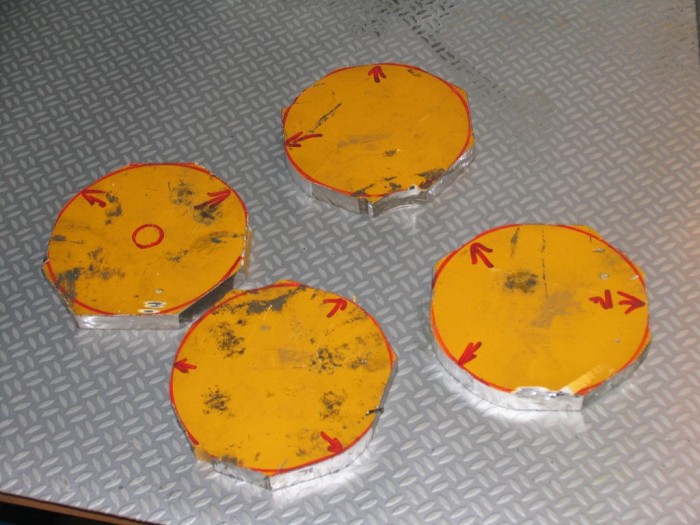

plaque que j'ai récupéré, en 15mm, des perçages par ci par là
mais quand même +- 80 kg de matière gratos pour nourir les
machines et après une paire de coups de disqueuse je sors
mes 4 pièces.
 |
 |
|
Bon, bonne nouvelle, j'ai réussi à
merveille, ça n'a pas été facile pour moi, ça a été un bon
exercice de précision, et je n'ai même pas gaspillé de
matière.
J'ai donc fait ça en 2 pièces, un disque de
125 mm de dia et 15mm d'épaisseur et un autre de 200mm et
20mm d'épaisseur au total j'en ai fait 4.
On m'a bien suggéré de les assembler par
soudure mais ça me posais quand même un problème, je ne
pouvais que faire ça au boulot mais a mi-temps je n’arrivais
même pas à faire tous ce qu'il fallait, donc j'ai plutôt
opté pour un assemblage par 6vis en m8.

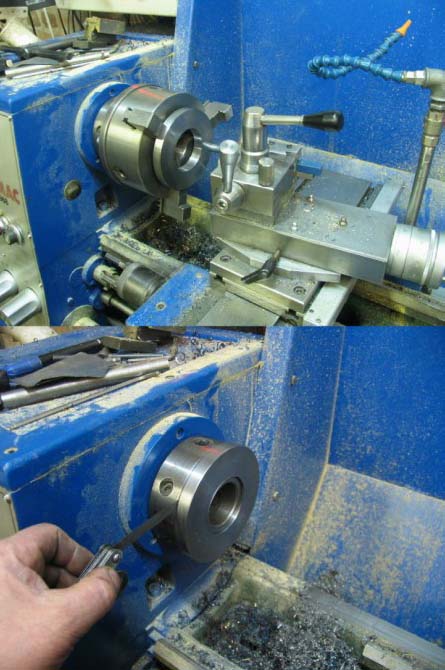

Pour la prise de mesure du cône j'ai suivi
l'idée de Liaudet qui me paraissait la plus simple, j'ai
collé à la super glue un morceau de fer à clavette de 8mm et
réglé le petit chariot au comparateur, à ma grande surprise
je suis tombé pile poil du premier coup, en poussant d'un
coup sec la pièce allésé contre le nez de broche, elle
restait collé.
Alésage des
cônes, j'ai laissé 0.04mm de jeu pour le serrage entre la
pièce et le nez de broche, le plus dur c'est le premier,
puis il suffit de se repérer à la DRO
 |

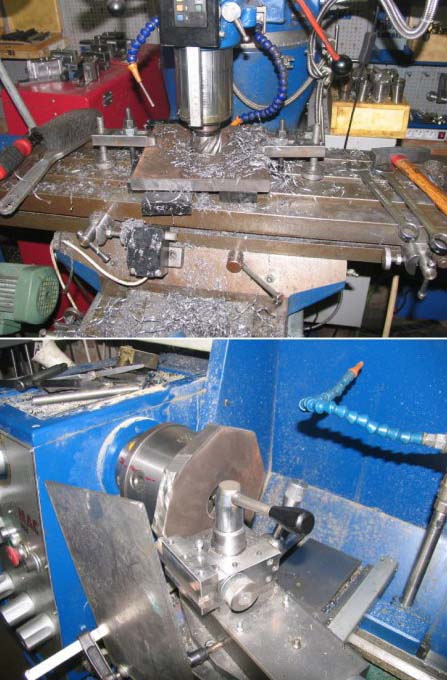

Carotage à 50mm et ébauche à 195mm
 |

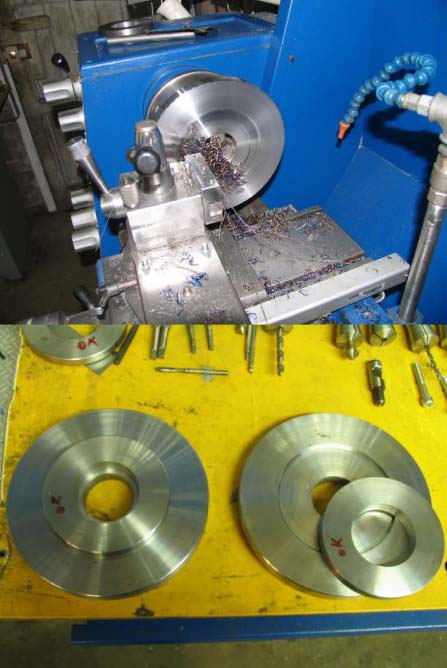

Dressage et usinage d'un épaulement pour
recevoir la flasque cônique
 |

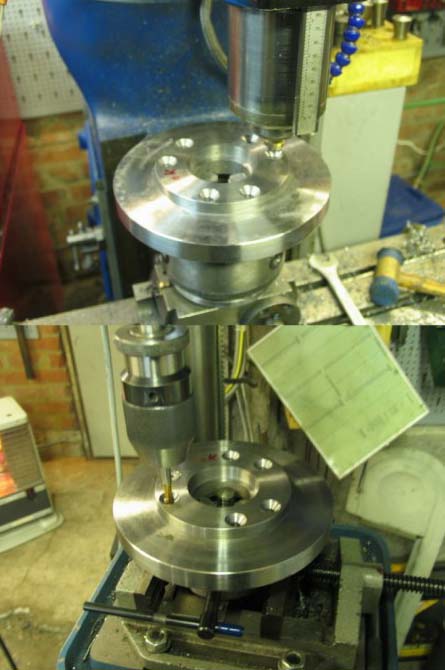

Perçage
et taraudage, l'assemblage est précis au point de le monter au
maillet, rien d'autre ne fixe les pièce ensemble pendans ces
opérations
 |

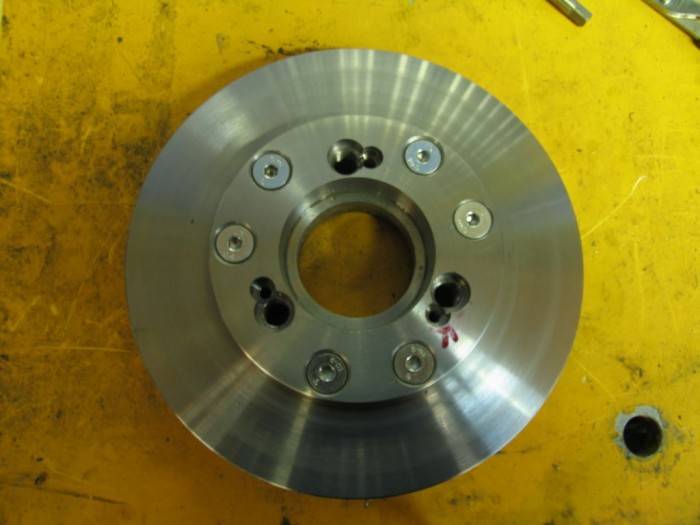

Pas mal le résultat
 |

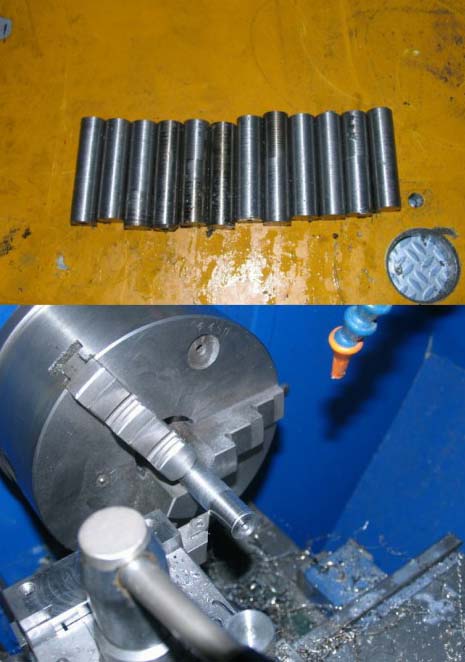

Maintenant j'attaque les plots qui sont tiré de
boulon de 20mm, ébauché à 16.2mm pour finir a 15.9
 |

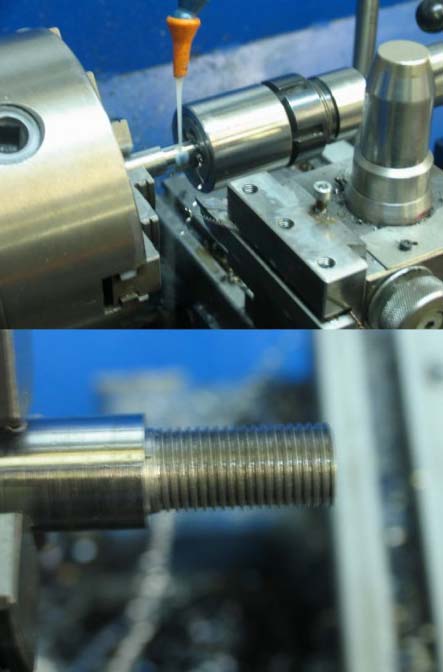

Filetage, j'en ai profité pour me faire un
porte filiére
 |

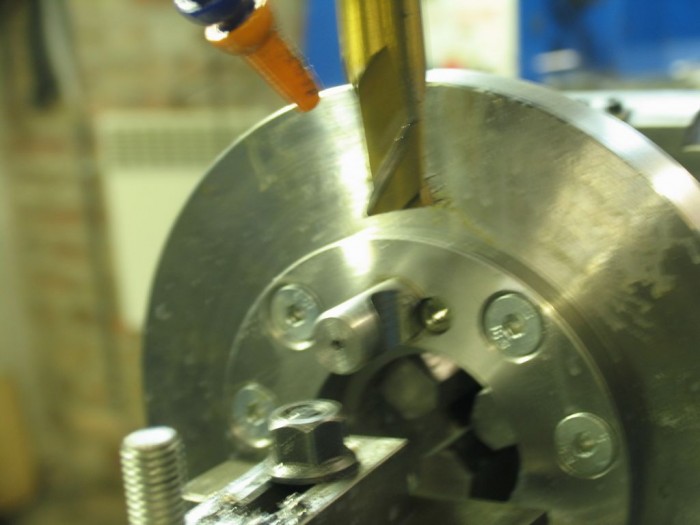

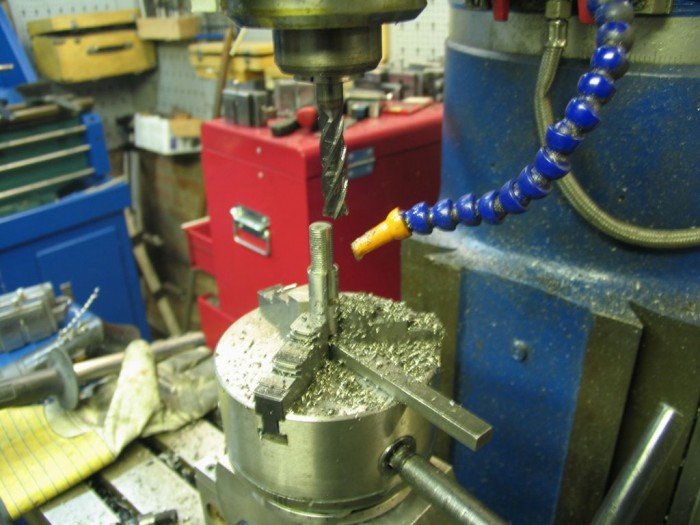

Fraisage de la rainure de blocage
 |
Encore du fraisage
 |

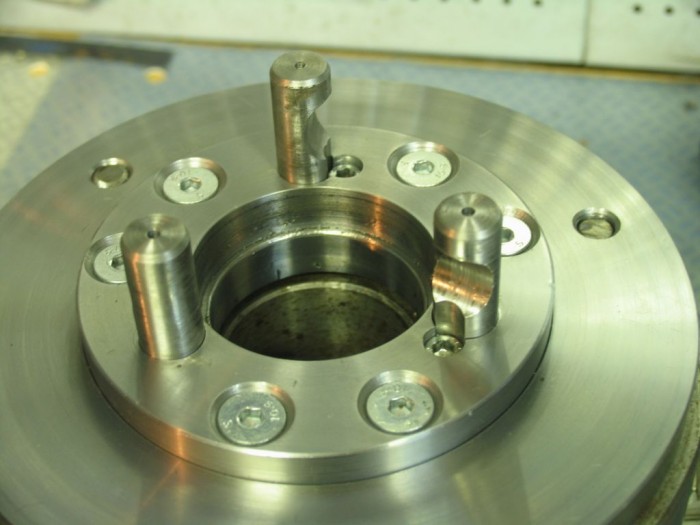

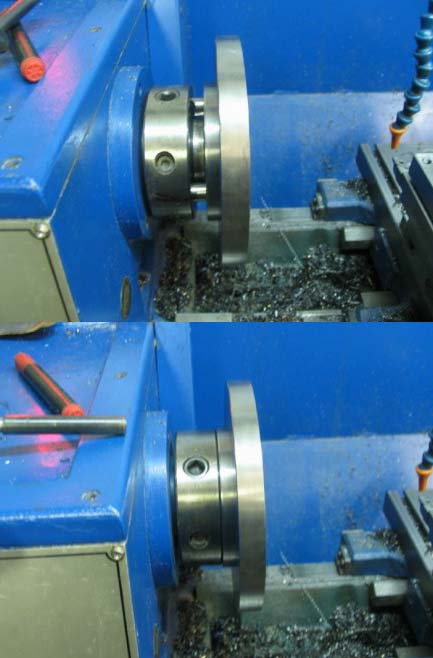

Moment crucial, c'est maintenant qu'on vois si
on s'est planté, ben non, ça rentre comme papa dans m...
un petit choc et il reste collé
 |
Deux des plateaux serviront aux mandrins et
le troisiemme pour la fabrication d'un plateau
d'entrainement pour le travail entre-pointes

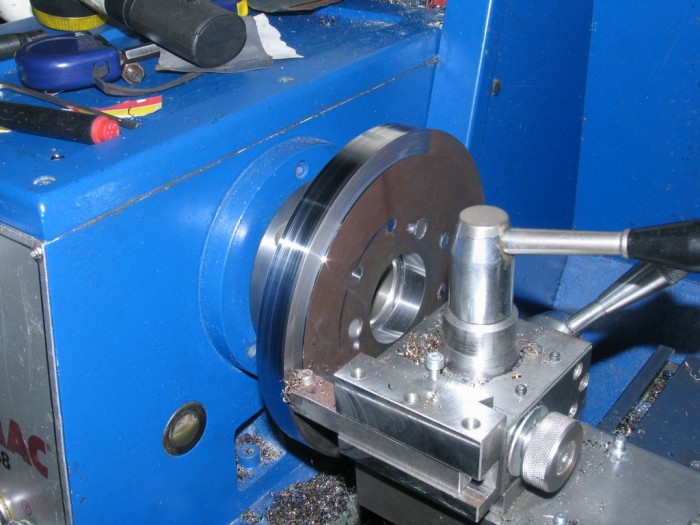

Après assemblage, je dresse les faces avec
les épaulement pour mandrin
 |

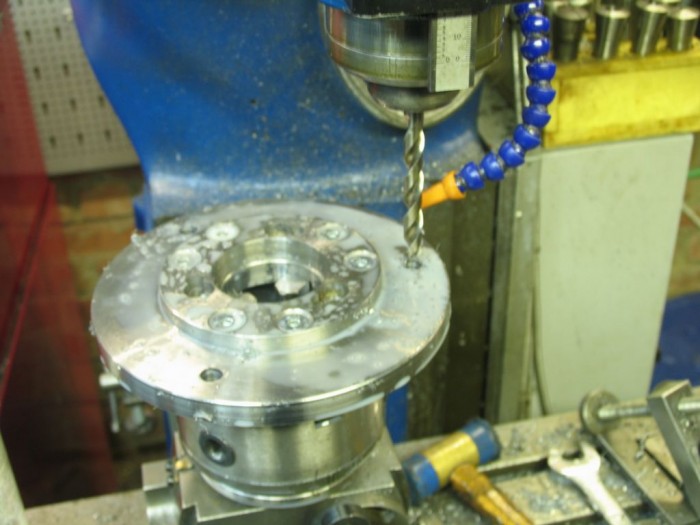

Perçages pour fixation du mandrin
 |

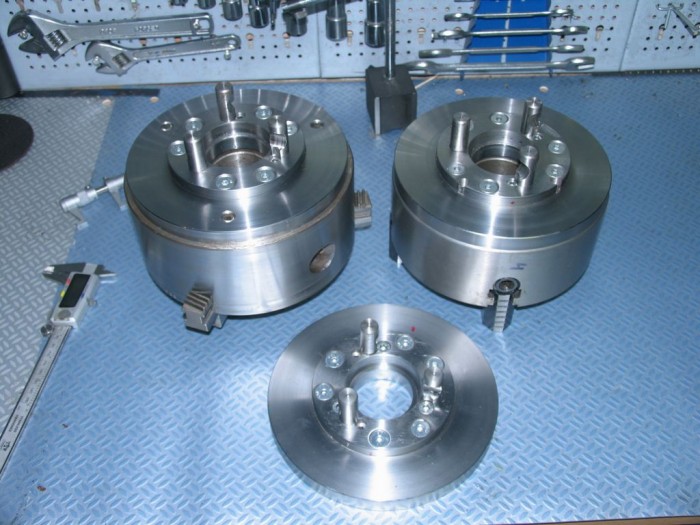

Voilà
ce que ça donne
 |
Finalement c'est pas compliqué, faut juste
s'appliquer
 |
 |
