Socle pour tour
|
Comme j'ai régulièrement des petits
désagréments quand je commence le tournage d'une pièce, pour
le peu qu'elle soit légèrement excentrique, le socle vendu
avec le tour est trop léger ce qui me donne un balancement
désagréable de l'ensemble du tour, je me suis donc décidé à
en fabriquer un beaucoup plus rigide et plus lourd. J'avais
déjà récupéré un peu de matos pour le faire il me suffisait
de me décider.

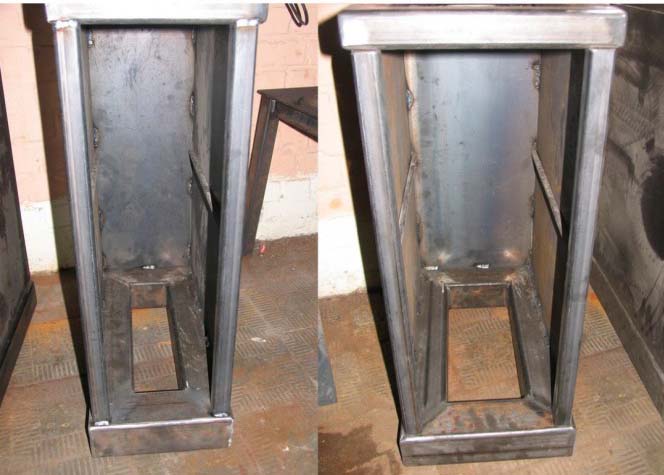

Les deux pieds
sont fabriqués à partir de tubes carrés de 80x80x6mm et de
tubes carrés de 40x40x6mm, le reste est fabriqué avec de
la tôle de 5mm
 |
|

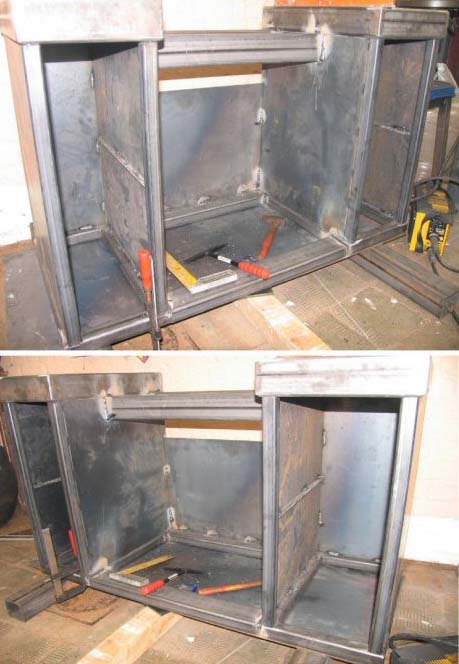

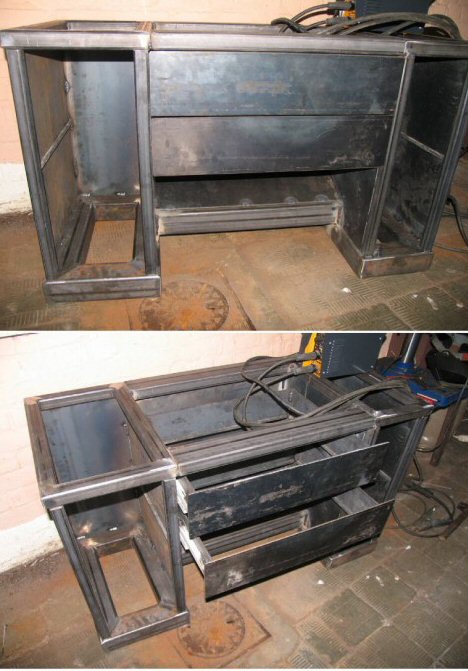

Les deux pieds
qui sont des armoires de rangement, sont reliés par 4 tubes
de 80x40x6mm ainsi que de la tôle de 5mm, j’ai assemblé
l’ensemble à l’ envers pour pouvoir cacher les soudures qui
sont nombreuse, et pour garder une belle esthétique de
l’ensemble
 |
|

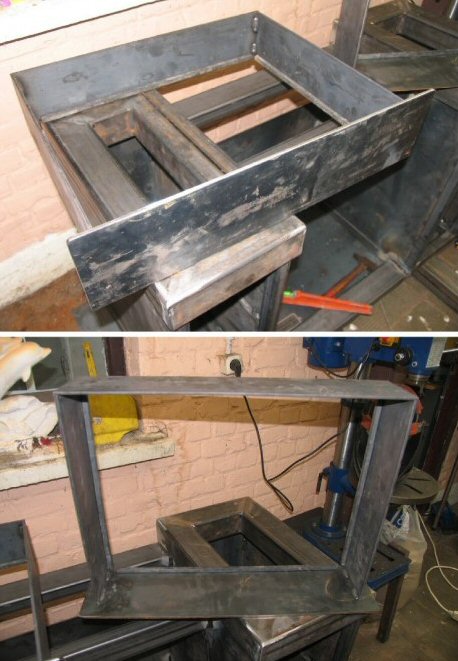

Les tiroirs sont
assemblés à partir de tôle de 5mm, un carré de 10x10 est
soudé dans le bas pour recevoir le panneau de fond qui sera
en bois
 |

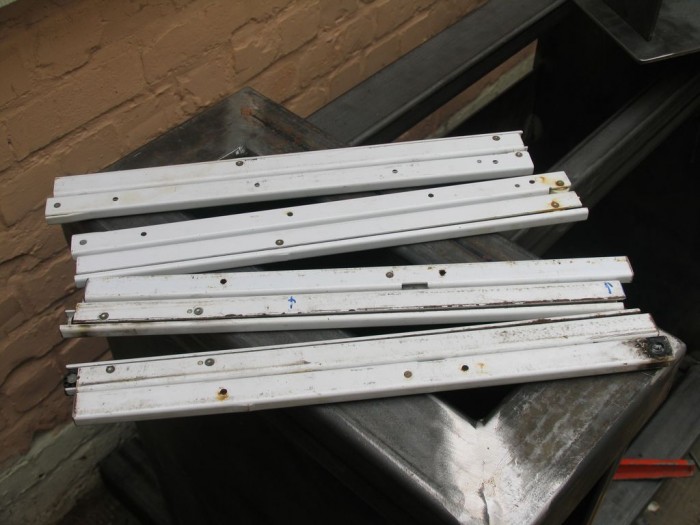

Les tiroirs seront montés sur des rails de
récup très solide
 |

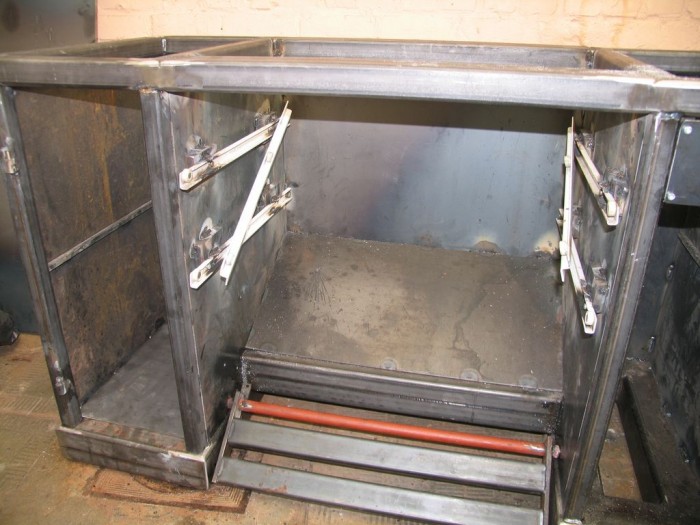

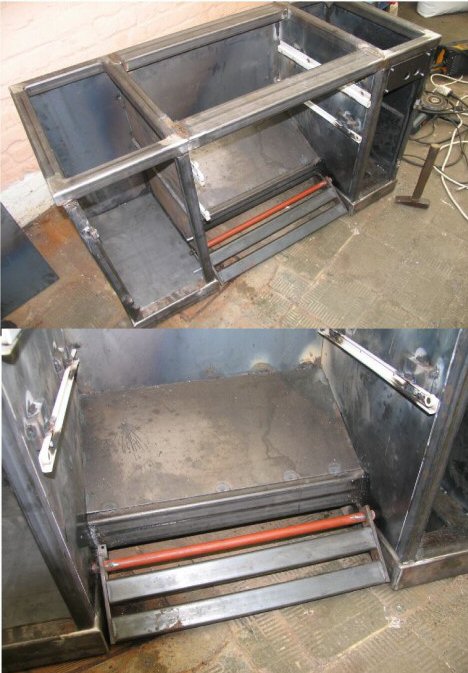

Les tiroirs sont montés et l’ensemble est
retourné
 |

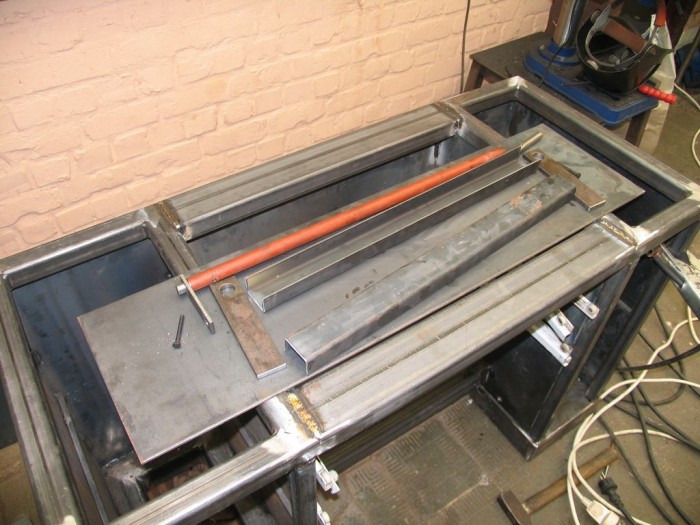

Fabrication de la pédale de frein
 |

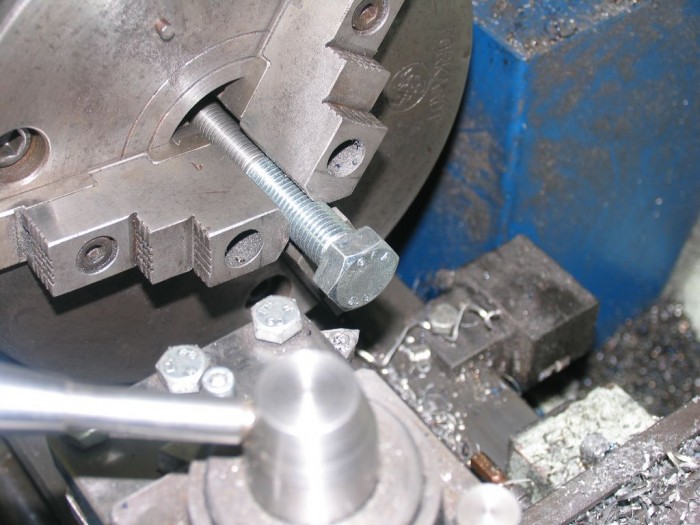

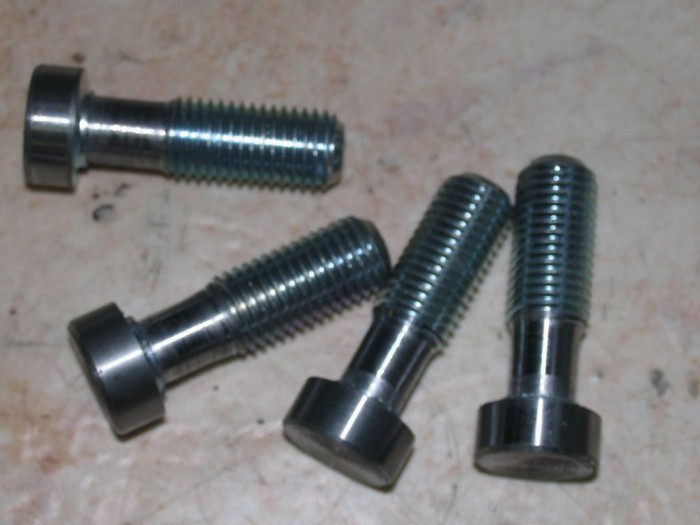

Les poignées sont faites à partir de boulon M16
 |
 |
Montage de la pédale
 |
|
Les portes sont
aussi fabriquées avec de la tôle de 5mm, le socle terminé
manque plus qu’un bon dégraissage pour passer a la peinture
 |

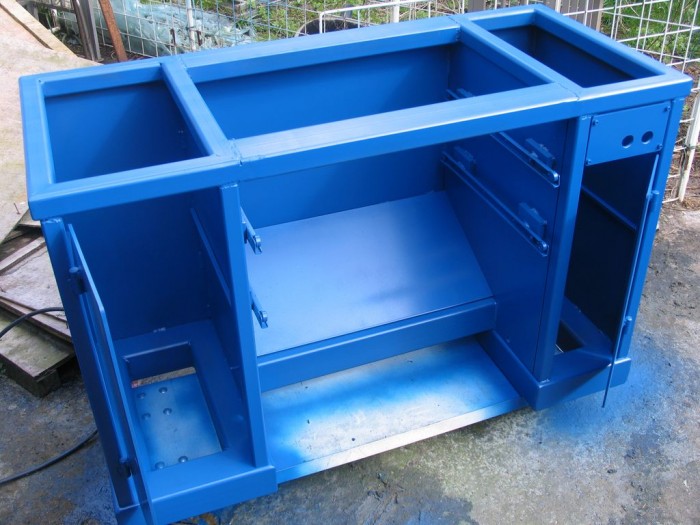

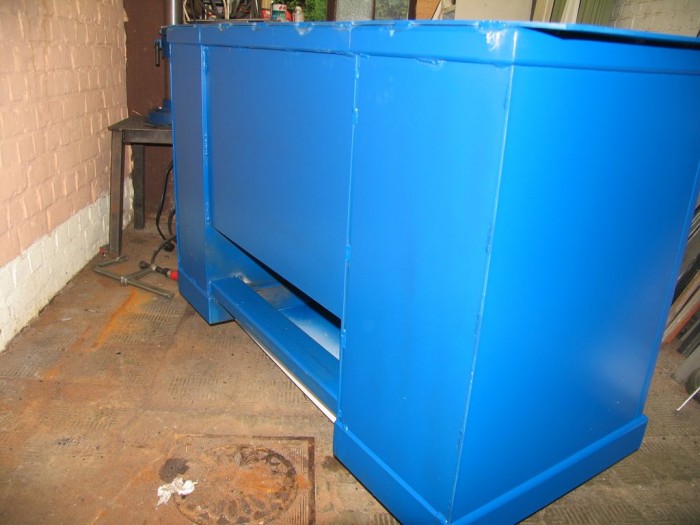

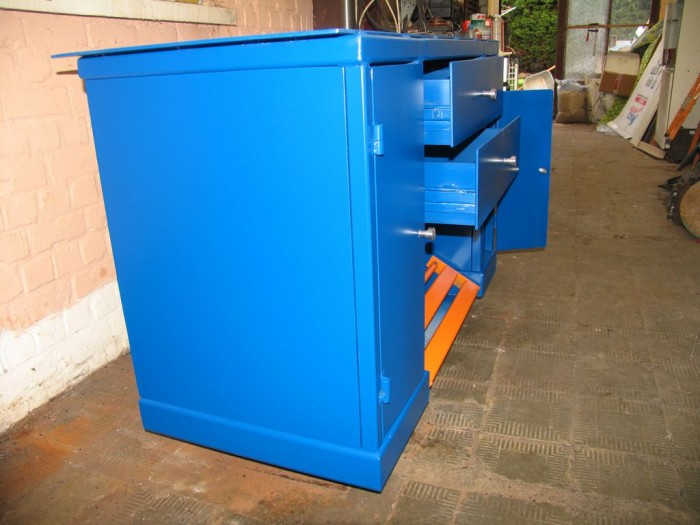

Voilà
la première couche, ça change un peu
 |

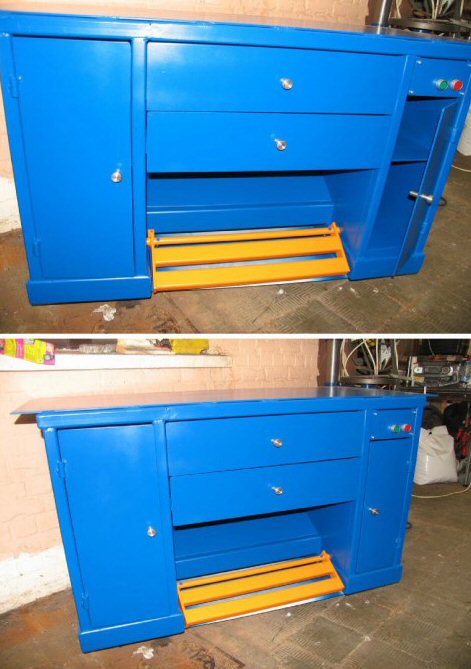

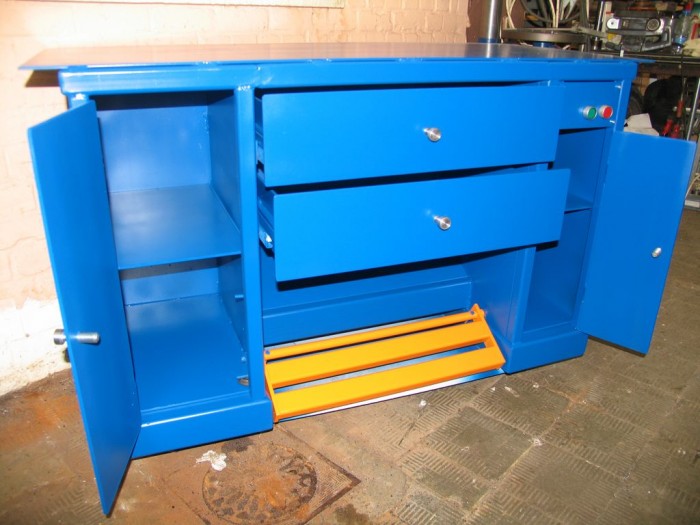

Et
voici au final, là ça change tout
 |
 |
 |
 |
|

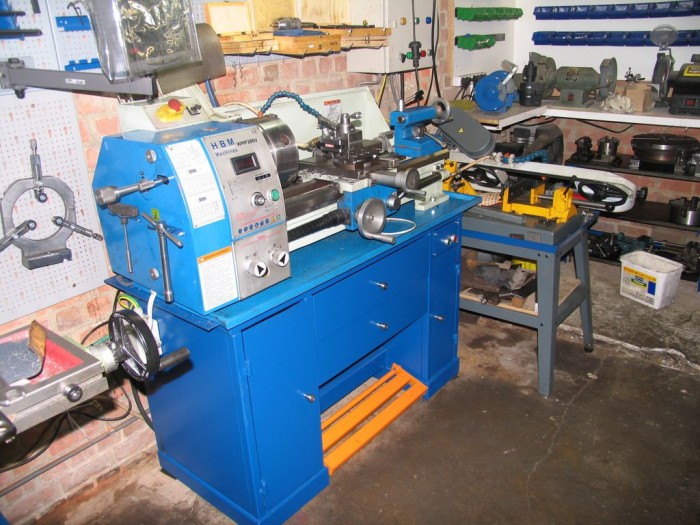

J'ai rajouté des pieds antivibratoires
fabrication maison a 0€, et
mon tour repose sur une nouvelle base bien plus rigide.
J'en ai ch... pour le placer seul mais
c'est le résultat qui compte

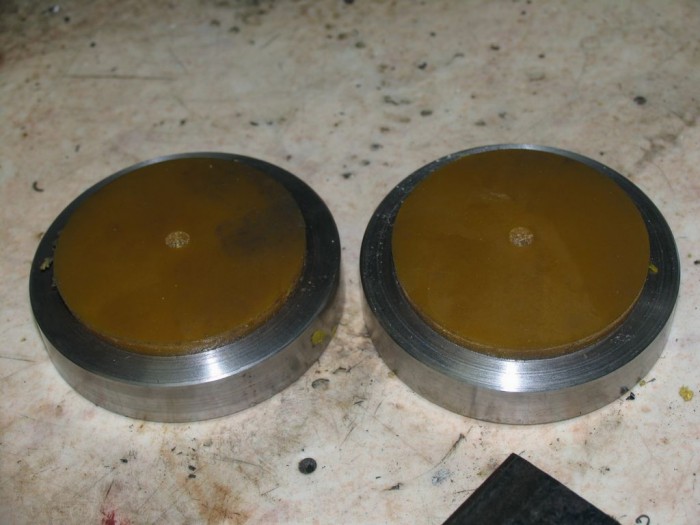

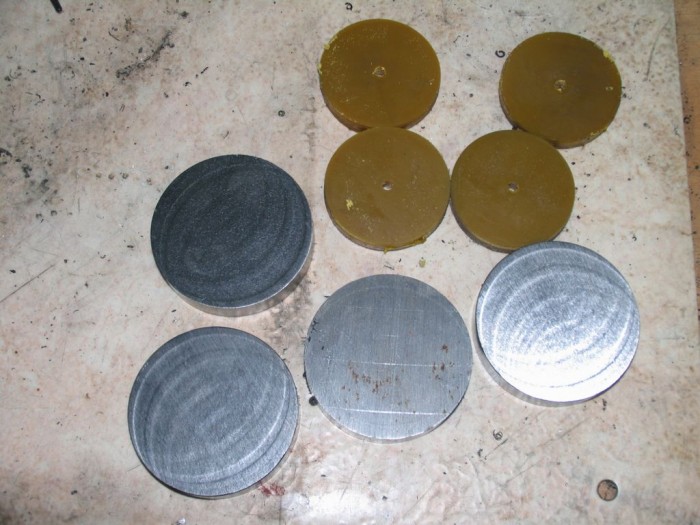

Découpe
de 4 rond de diam 80 mm 17mm d'épaisseur et 4 rond se
caoutchouc synthétique de 63mm dans une bande de 80mm de
large et 10mm d'épais
 |
Alésage à 62mm de diam et 6mm de profodeur pour
rentrer le caoutchouc
 |

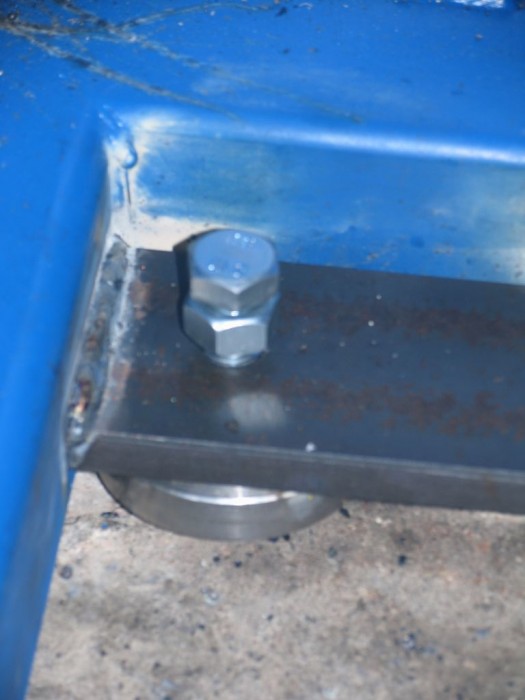

Puis perçage et taraudage en M16 dans une
plaque de 15mm, un peu de soudure et le tour est joué
 |

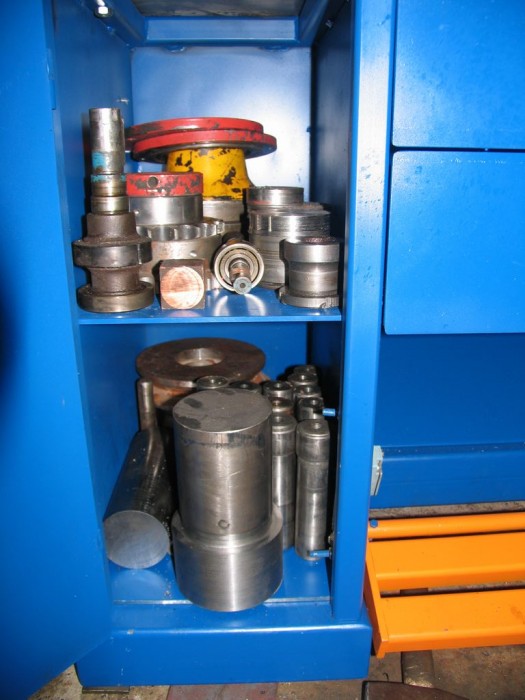

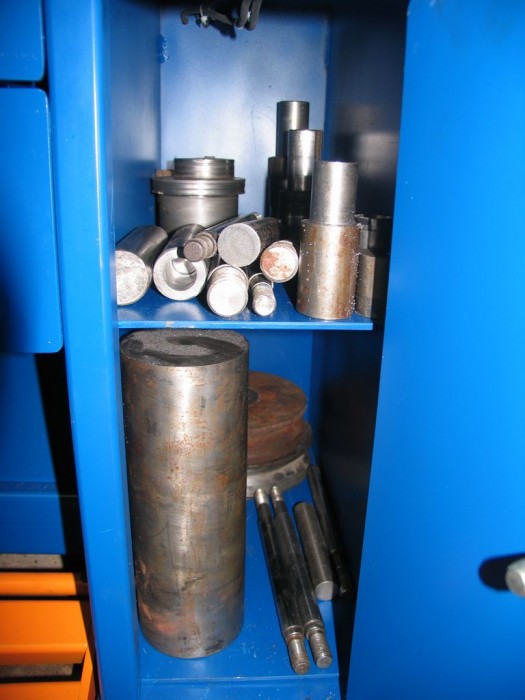

Une fois placé je l'ai rempli avec une partie
de ma réserve
 |
 |
Et voilà, le tour est joué
|
 |
 |
