IVEM VICENZA

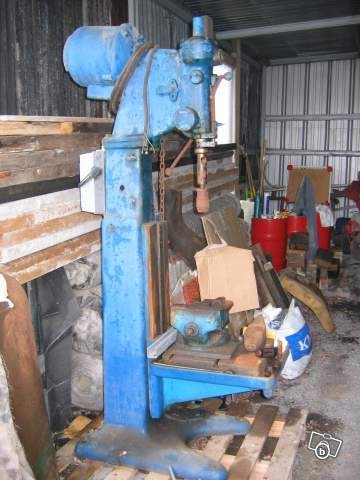

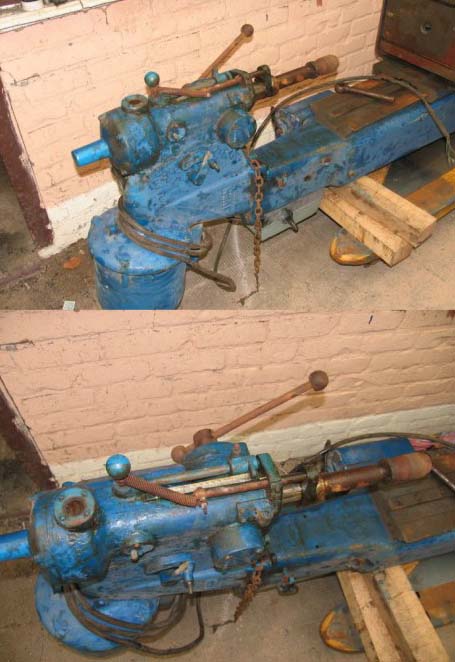

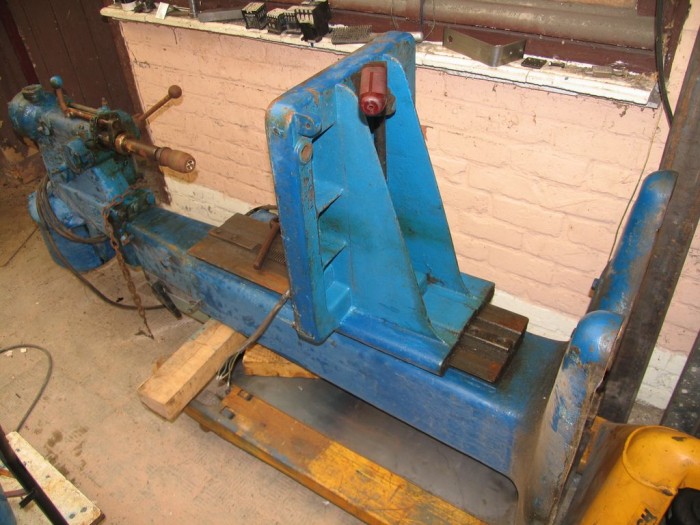

Voilà la bête, à première vue, c'est un vieux bazar, le mandrin tourne mais c'est la seule chose les commandes sont bloquées, mais bon, j'ai négocié comme un arabe et je suis parti avec pour 170€ au lieu de 250, mon but était de jeter la tête à la ferraille et de ne garder que le pied et la table et d'installer la tête de mon HBM a la place.
Mais une fois regardé de plus prêt chez moi, je découvre à l'intérieur de cette tête tout une belle mécanique, une descente auto a 3 vitesses, un système apparemment très fiable , à première vue les pignons sont impeccables, les commandes n'étaient que bloquées par une épaisse peinture bleu, pas à la c.phili mais bien plus vulgaire.
Le changement de vitesses est électrique, une chiée de fils arrive au moteur qui ne tourne qu'en 380volt, donc je vire le moteur et tout le système électrique mais par contre je me demande sérieusement si je ferais bien de virer la tête, à voir il n'y à de jeu nulle part et la broche tourne rond avec un nouveau moteur tri et un variateur on serait reparti pour 30 ans.

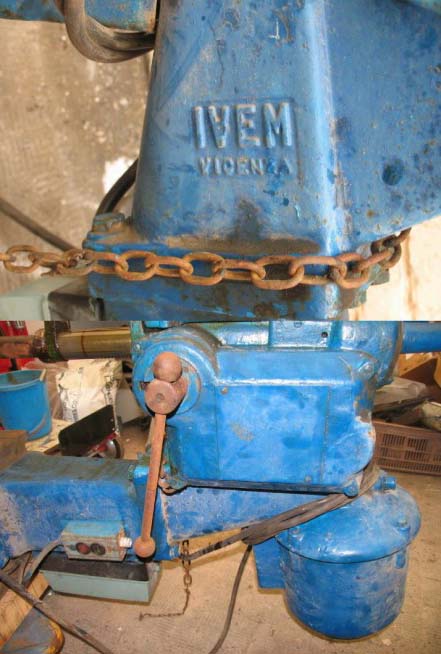

Elle est de marque IVEM VICENZA avec un nom pareil ça ne peut qu’être italien.
La montée de la table se fait par crémaillère à la manivelle. Des photos viendront plus tard quand je rentrerais dans les détails
Cette perceuse me fascine et je ne peux pas m'empêcher de la démonter pour voir ce qu'elle vaut, j'ai vérifié un peu plus sérieusement le jeu et le faux rond, à l'intérieur de la broche il donne 0,03mm ce qui est a mon avis largement suffisant pour une perceuse par contre le jeu latéral est de 0,5mm, à mon avis faudra remplacer le roulement.

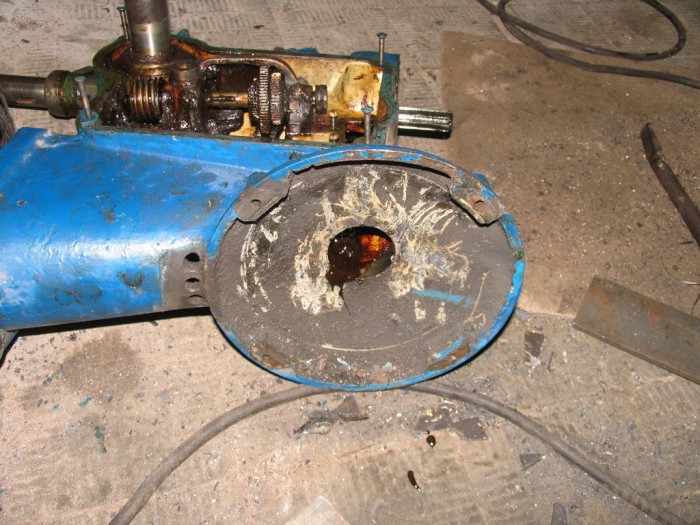

j'ai déjà démonté une partie, le moteur, pas grand chose vous allez me dire, ben moi je trouve déjà ça pas mal, j'en ai ch...
Le fabriquant a bien réussi son coup impossible de remplacer le moteur par un autre sans modif importante et impossible d'employer le moteur sur une autre machine.
Je n'ai aucune idée de la puissance de ce moteur mais il sera remplacé par un moteur tri de 1100 ou 1500W
Quelques images;
Je vous préviens, c'est moche!...

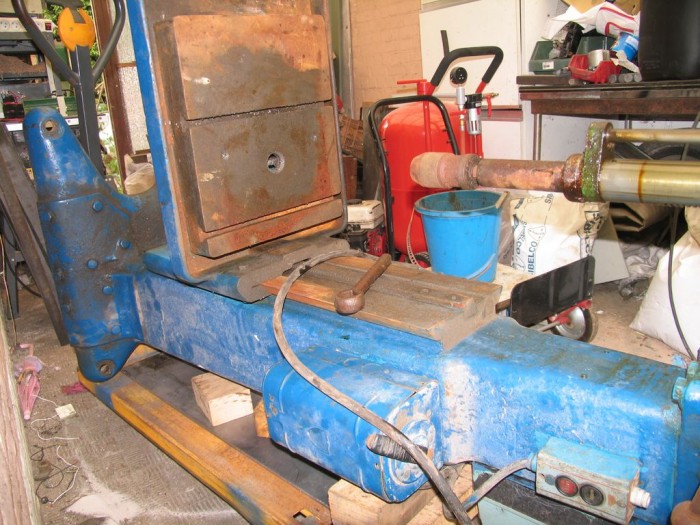

 		Ne me dite pas que j'aurais pu redresser les photos, c'est la machine
 qui est couchée.

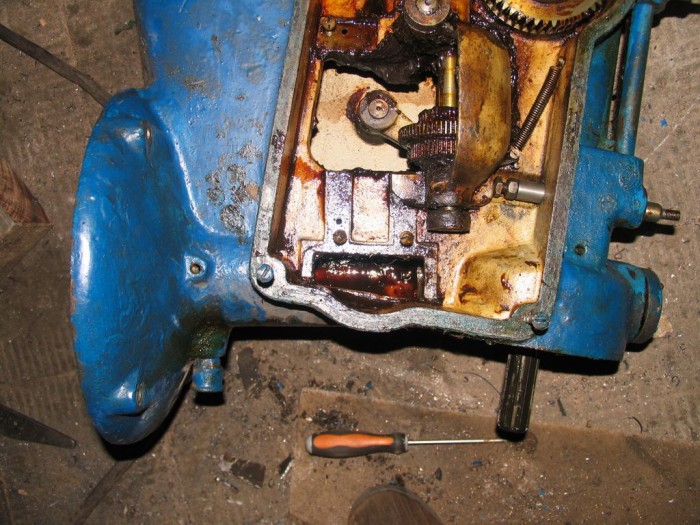

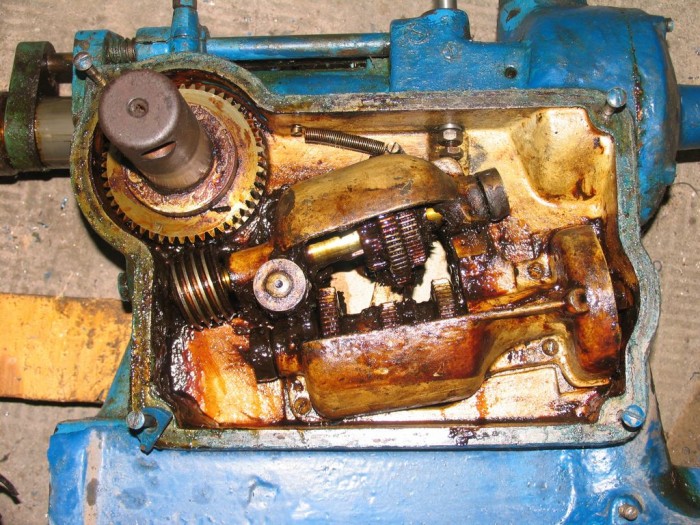

Le système de descente auto 3 vitesses

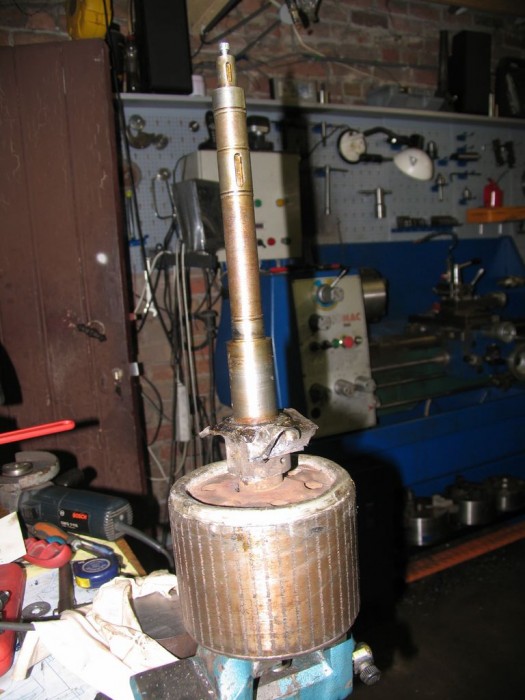

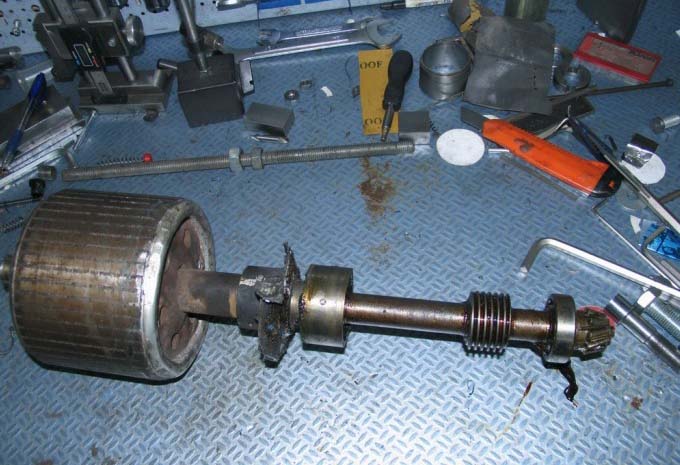

 		Le rotor et son arbre, il dépasse de +- 40cm du rotor et
 rentre dans la machine jusqu'a l'arbre de broche, je vais devoir
 le couper et l'usiner pour qu'il reçoive soit un moteur ou une
 poulie.
le voici tout nu

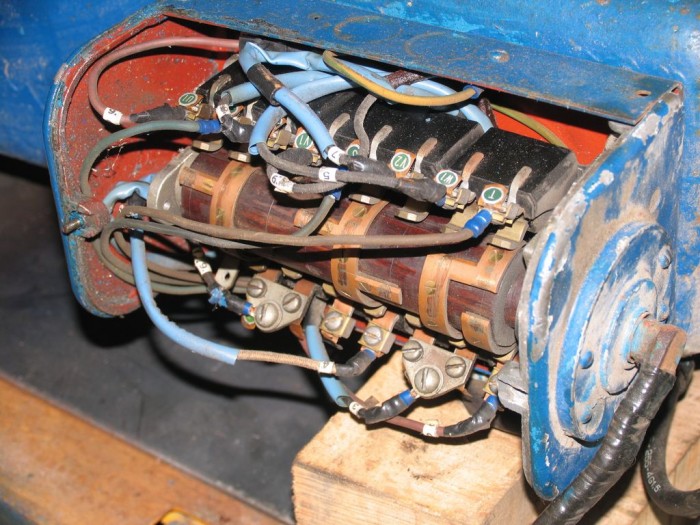

 		le selecteur de vitesse, moi je préfère le variateur electronique, lol

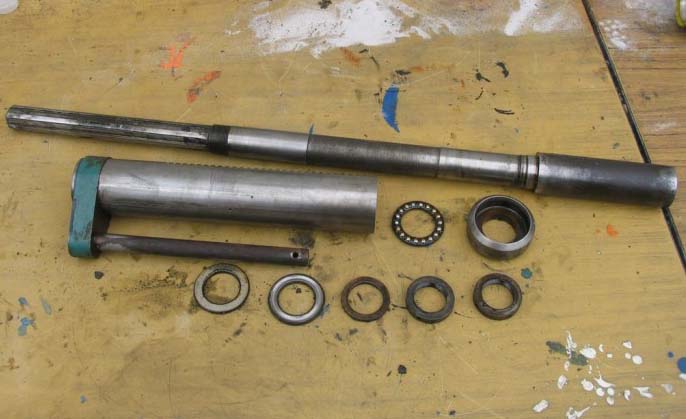

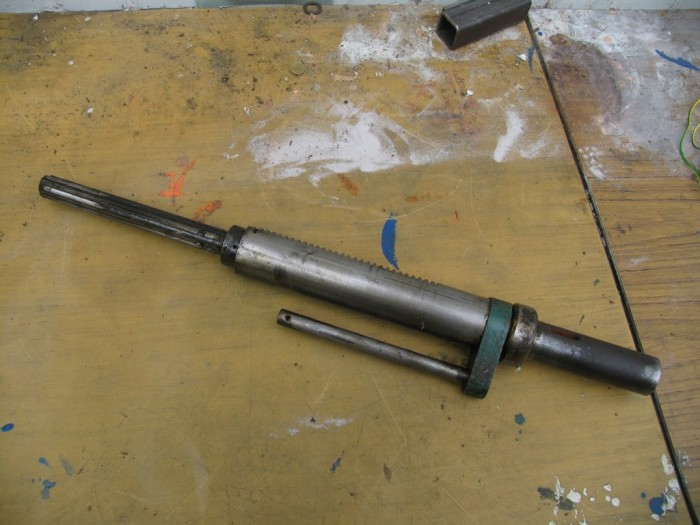

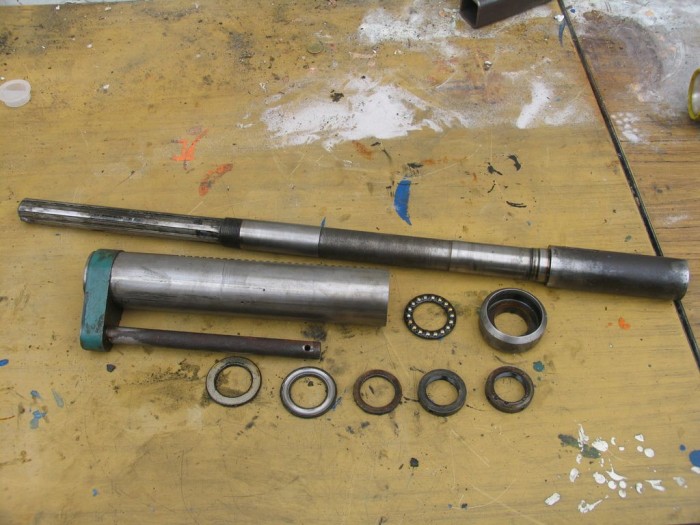

J'ai démonté la broche, c'est vieux, sal et rouillé,
 mais ça peut encore servir.

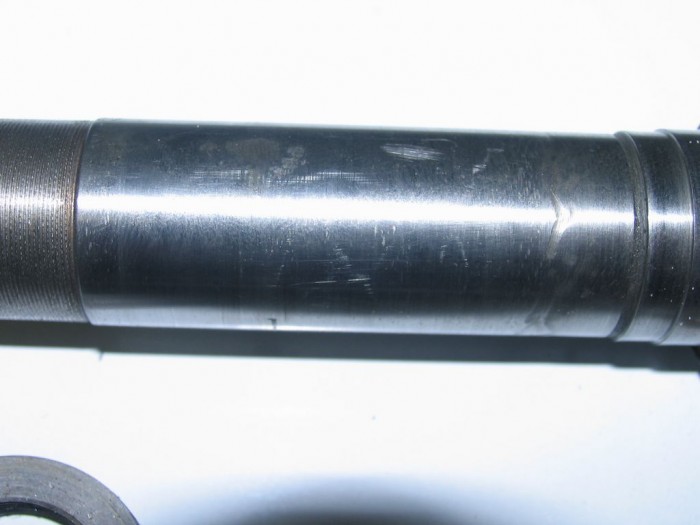

Problème de taille elle n'est pas sur roulements et a subi
l'assaut d'un malade qui a essayé de la réparer au
marteau et burin, résultat une fois nettoyé cette espèce
de glaise qui devait servir de graisse, le jeu passe au
triple, par contre le palier du haut est nickel et sans jeu
apparent.
Déjà un petit changement
 		Le palier bas qui est bien abîmé

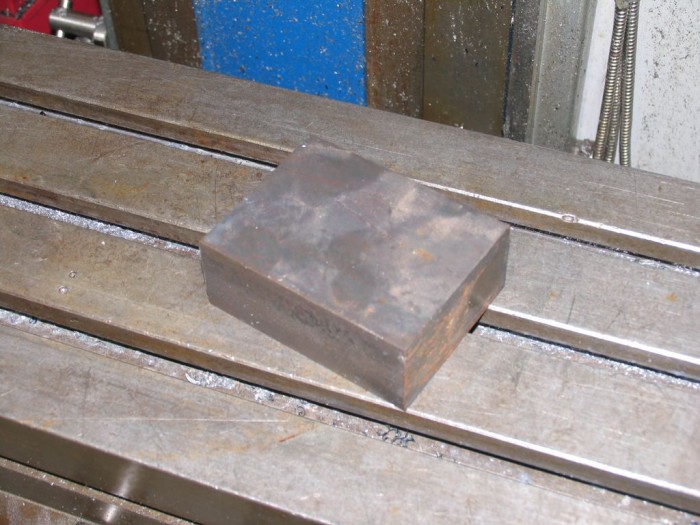

Pour contrer les défauts et le jeu, rien de plus simple

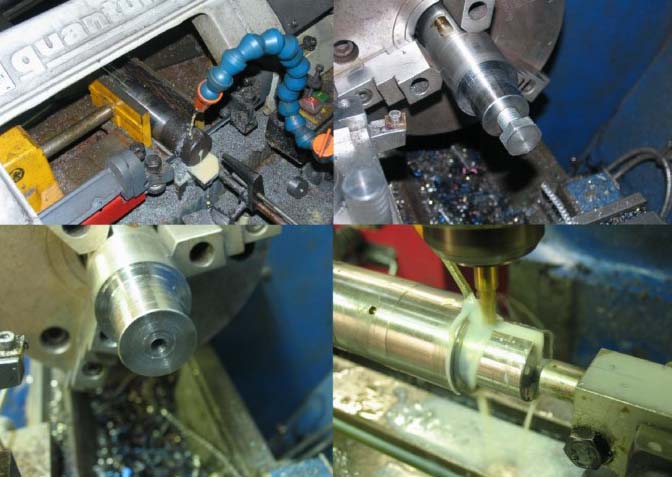

J'attaque gaiment, dréssage des deux face

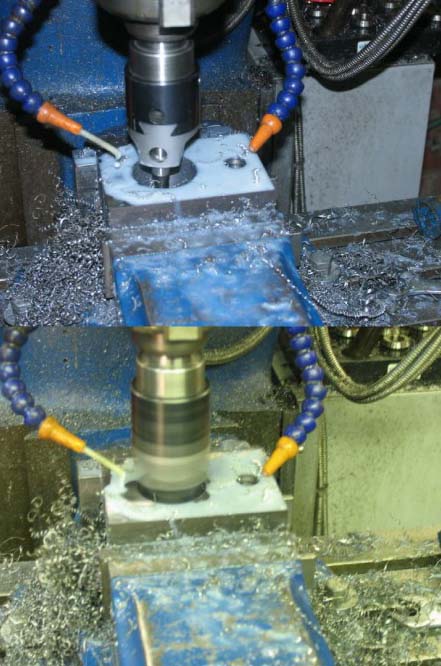

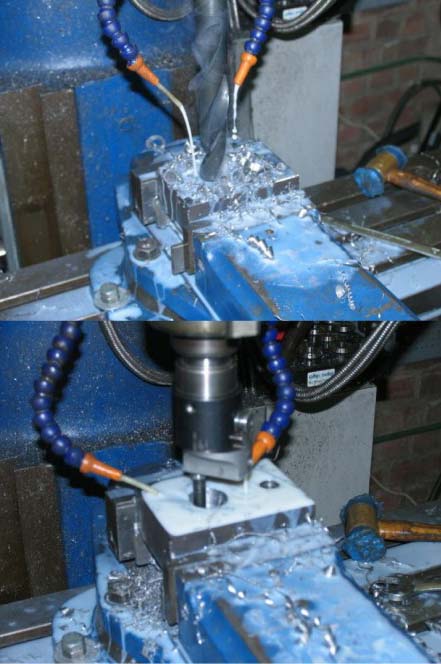

Perçages et allésages

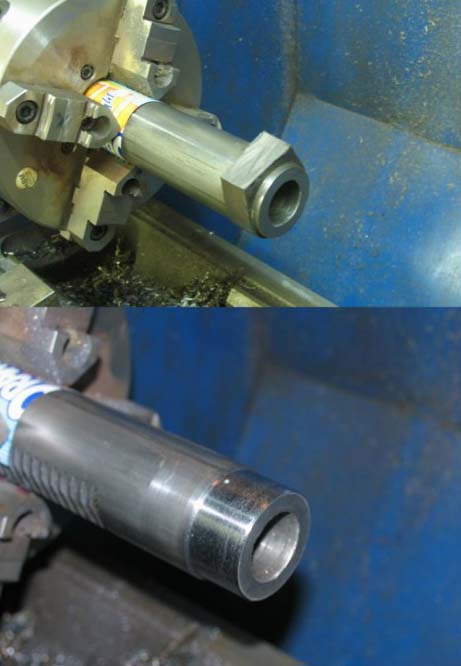

Aprés avoir scier les parties en trop, usinage du foureau

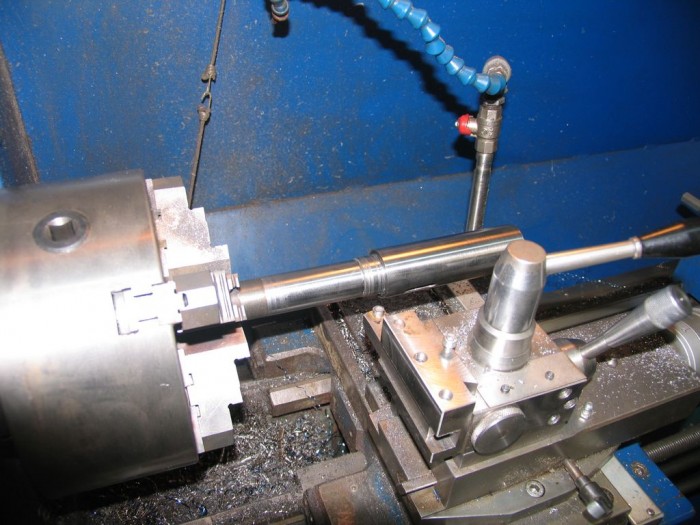

 		Puis, usinage d'un palier sur la broche pour recevoir un roulement à billes

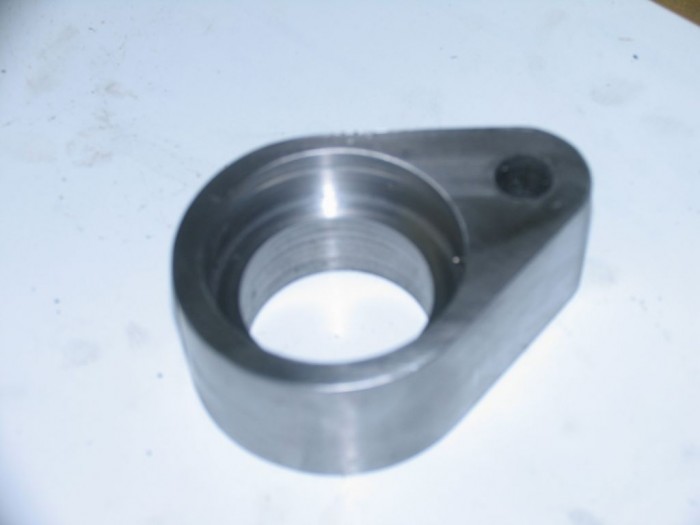

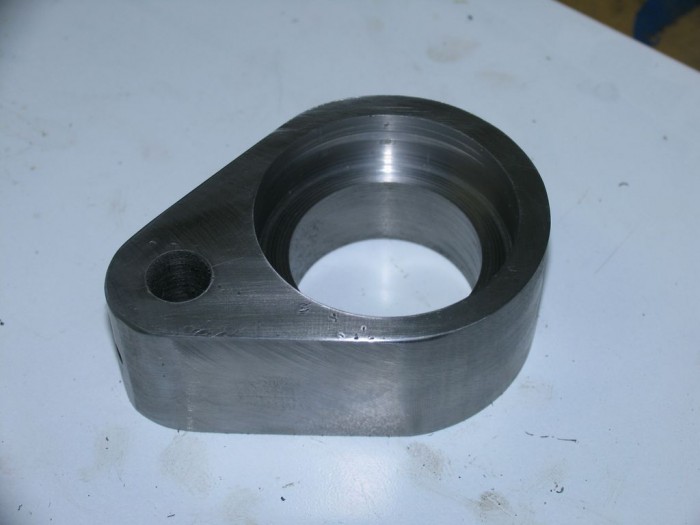

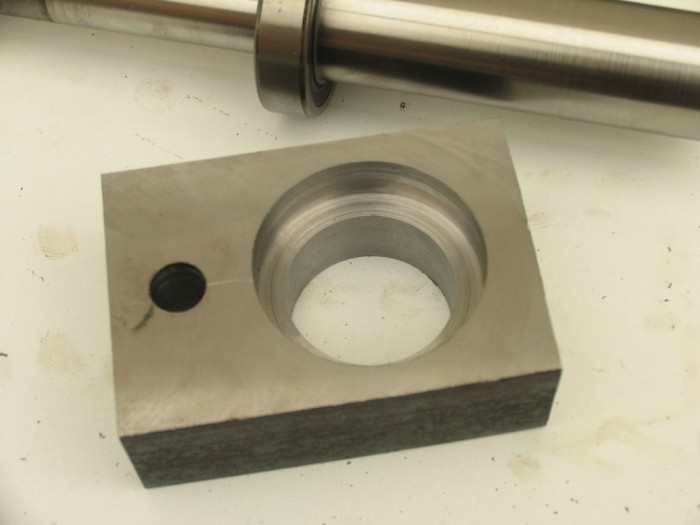

Allésage terminés avec le logement de roulement

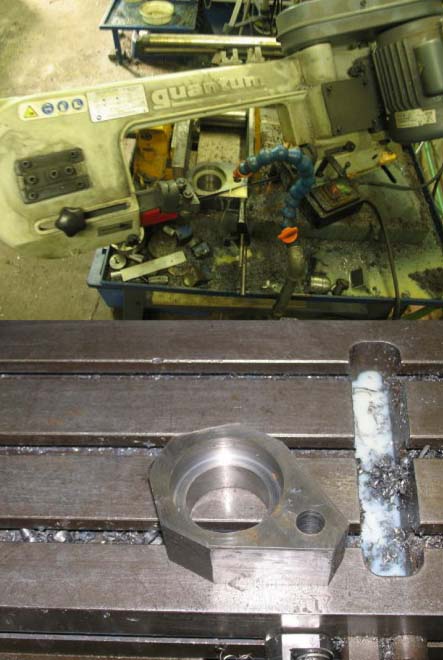

 		Dégrossisage à la scie

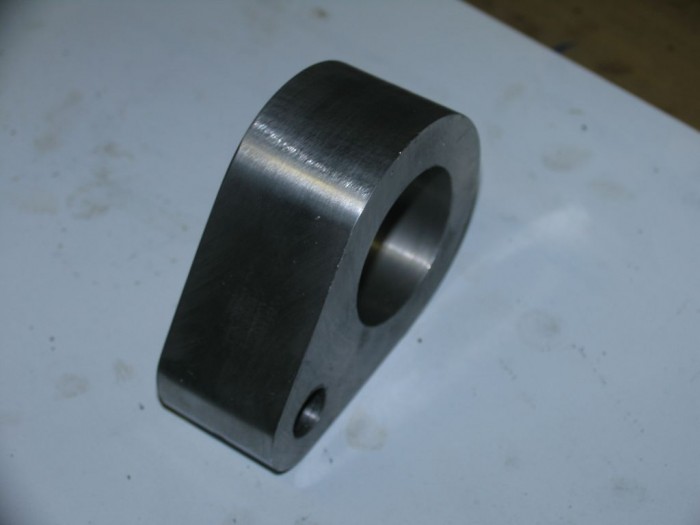

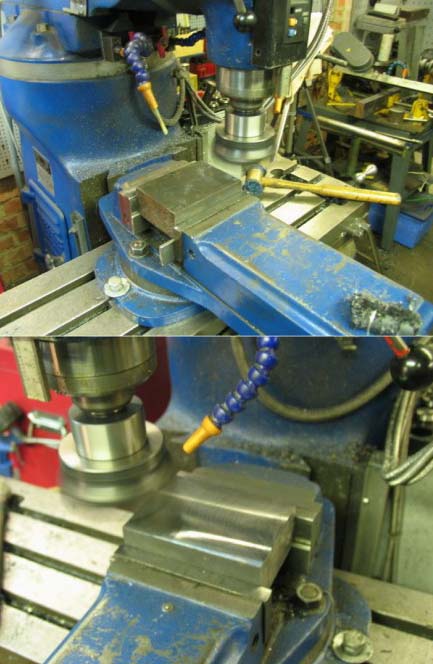

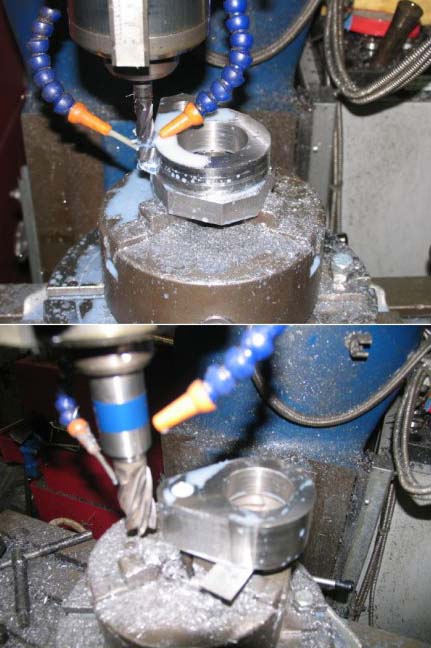

Mise en forme à la fraiseuse
J'avoue que j'ai hésité avant de me lancer mais
comme tout le monde connaît ma devise...
J'espère pouvoir assembler ça demain

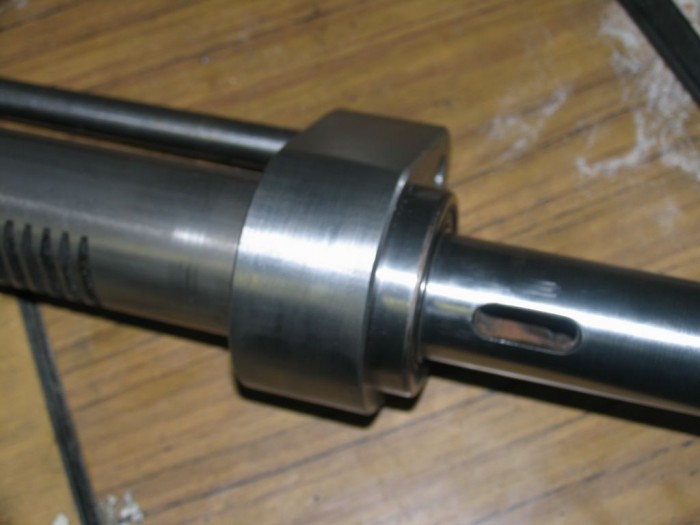

Ca vient bon

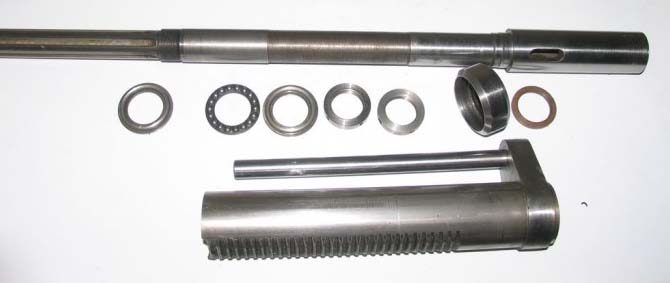

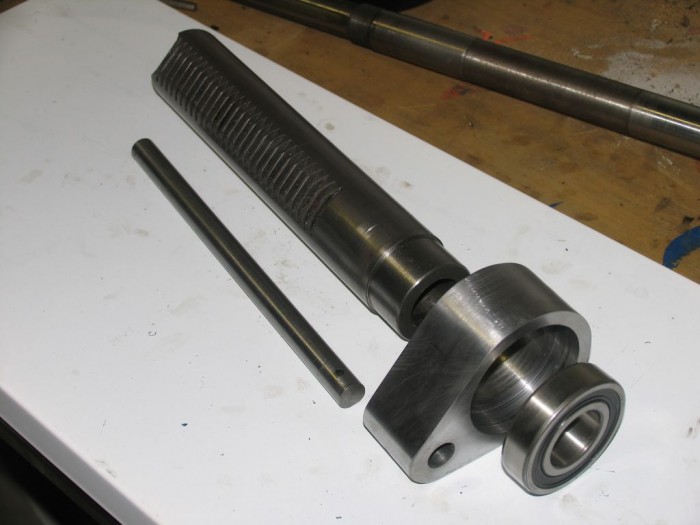

Prêt a assembler
 		Il y a quand même du changement, lol
Je suis très satisfais de ce que j'ai entrepris, ça coulisse à
 merveille et ça tourne comme des roulettes les jeux est
 nul, normal c'est un nouveau roulement, je n'ai pas encore
 vérifié le faut rond mais je ne me fait pas trop de soucis
 de ce côté.
C'est une bonne chos de faite, elle commence a me
 plaire cette vieille machine maintenant il me reste qu’à
déposer la broche pour continuer la resto.

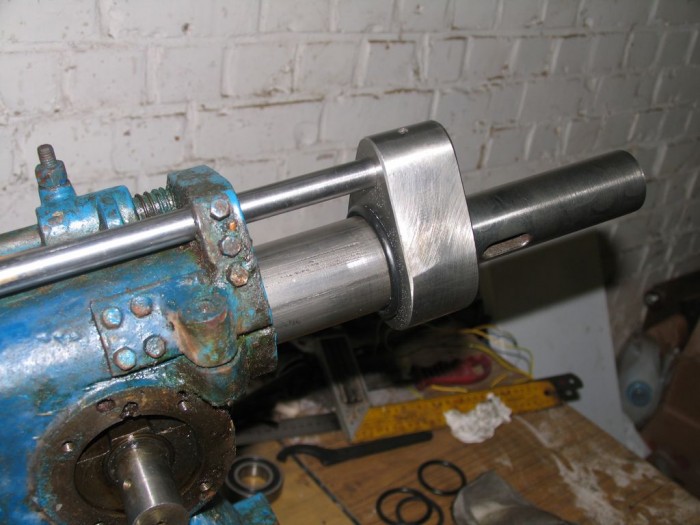

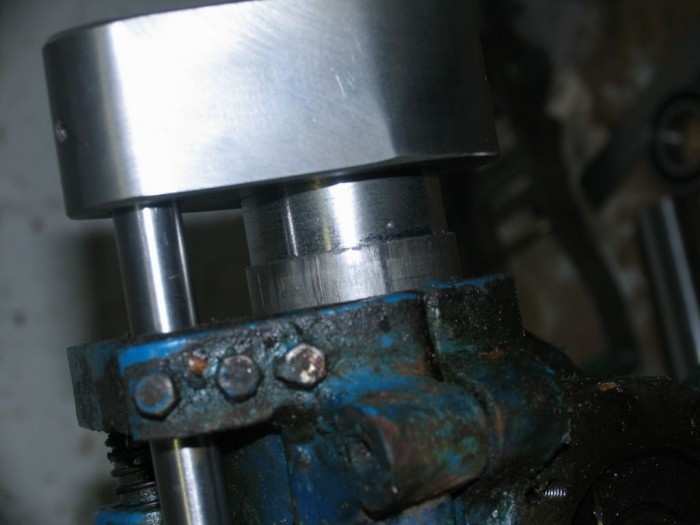

Mise en place de la barre de fin de course

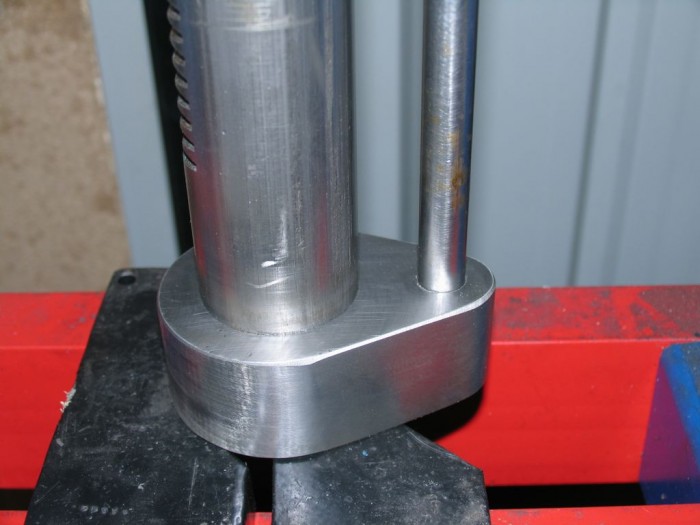

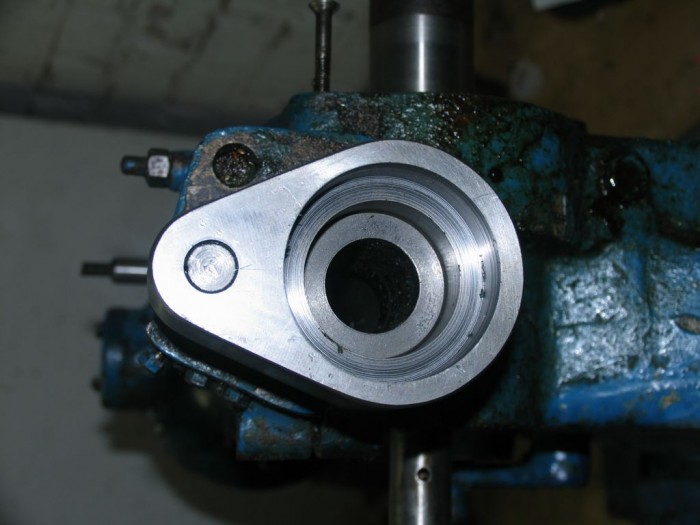

Positionnement de la cage du roulement, l'écartement des
 axes son parfait

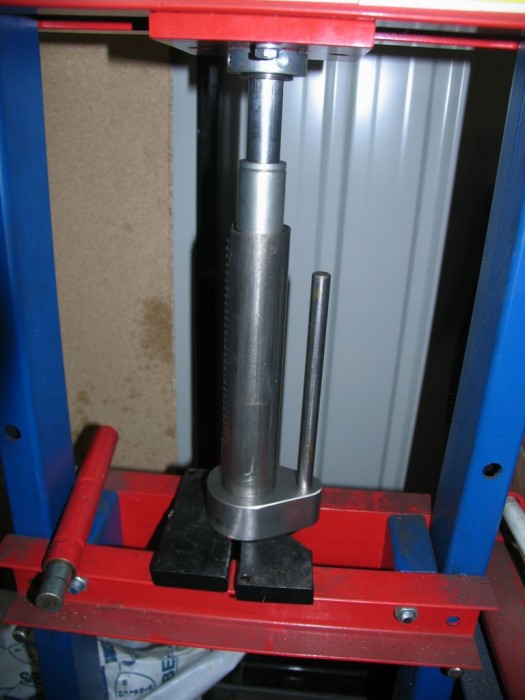

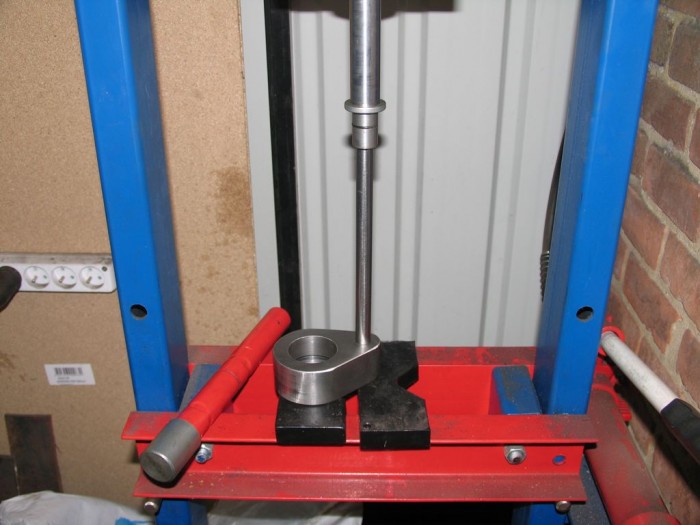

Passage sous presse, je pensais ne pas y arriver avec ma
petite presse de 4 tonnes mais c'est ce qu'il fallait

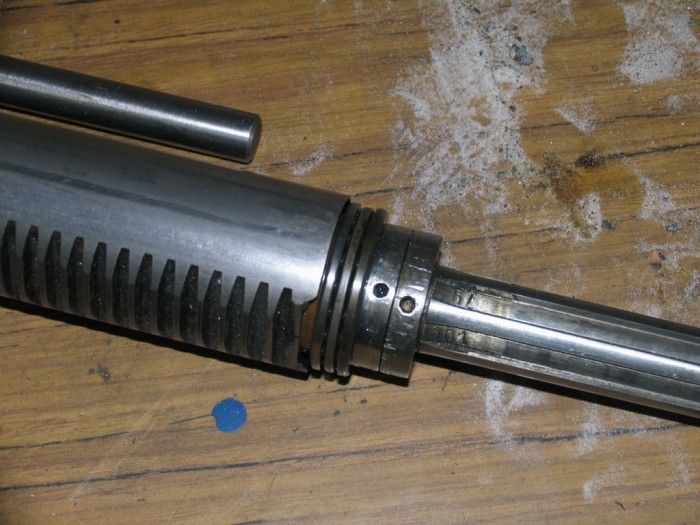

Serrage de la broche j'avais mis le roulement qui se trouvait
 en bout de broche mais j'ai du l'enlever, ça ne passe pas
 a la crémaillère
Pour amortir les chocs à la remonté, j'ai rajouté un joint

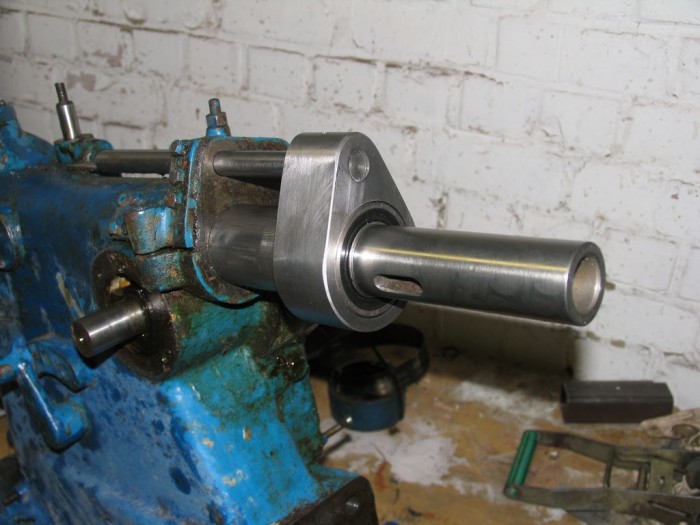

Voilà l'ensemble monté
J'ai démonté la tête en entier, puis, j'ai été chez brico chercher
 un bac pour l'électrolyse, malgré qu'il est déjà grand je vais
 devoir m'y prendre en 2 fois pour la tête.

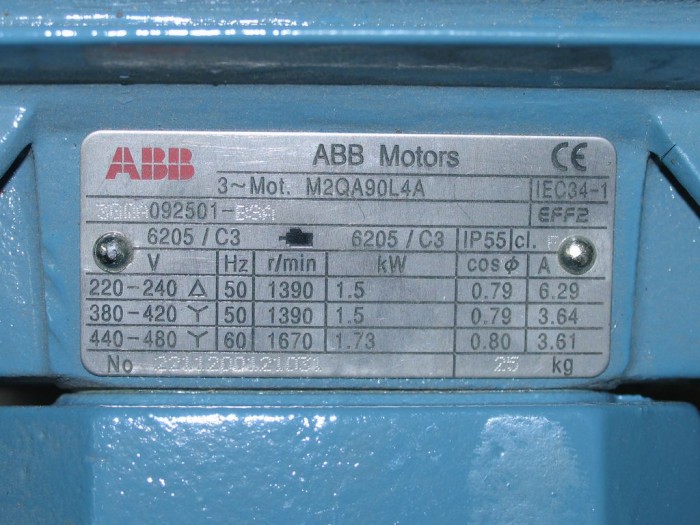

J'ai reçu le moteur, c'est bien un 1,5 KW au lieu d'un 1,1KW
 par contre il est plus gros et faudra pas compter le mettre
 dans le corps de l'ancien mais c'est pas grave.

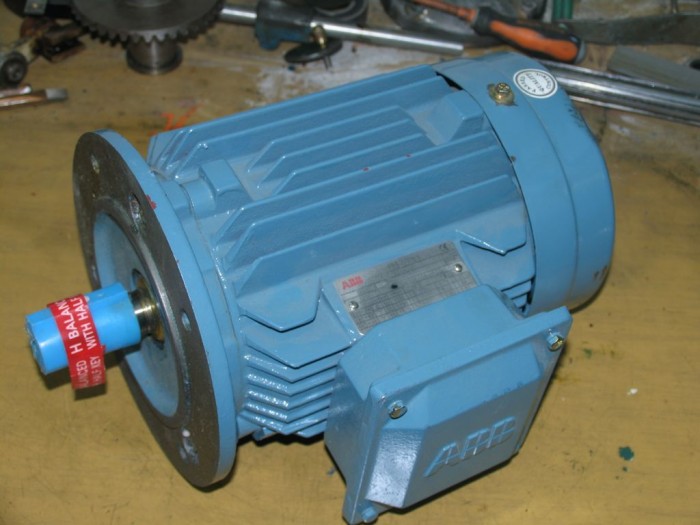

Un beau moteur flambant neuf

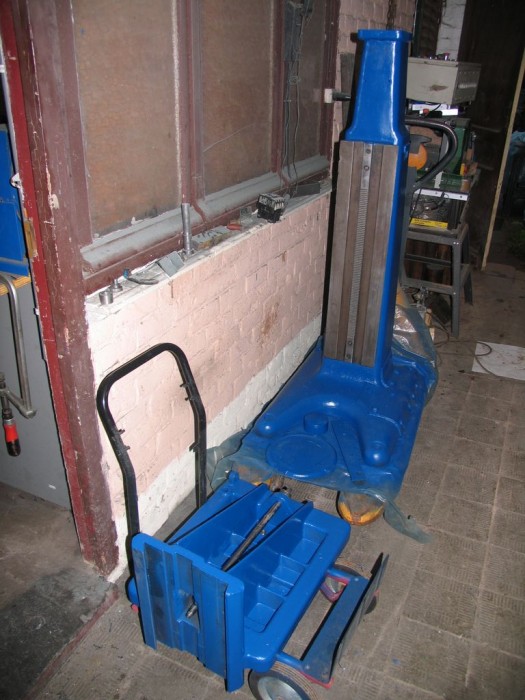

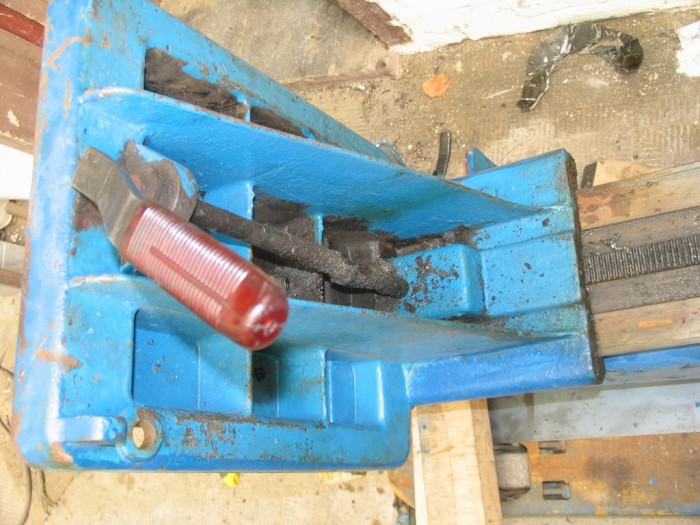

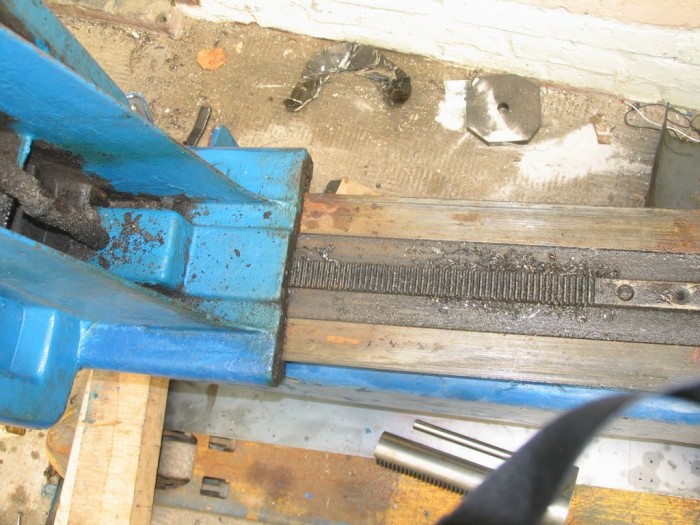

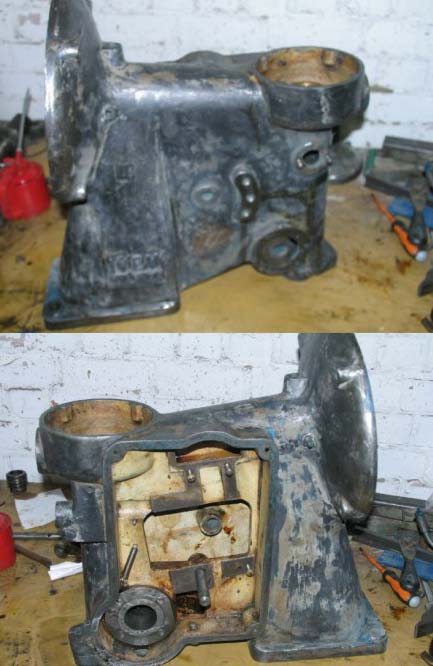

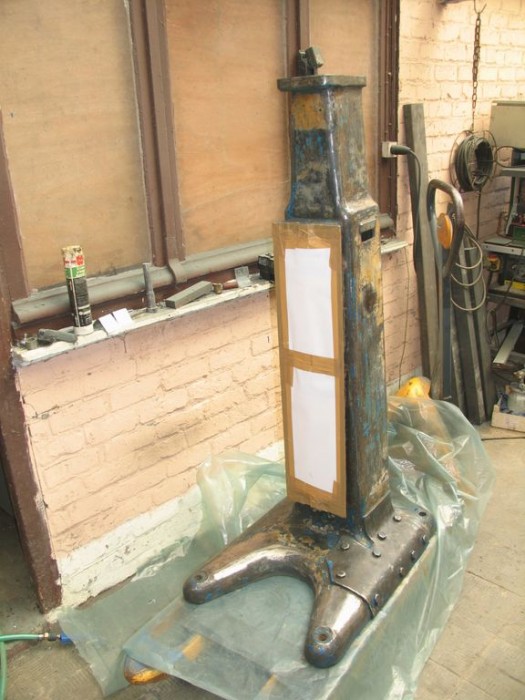

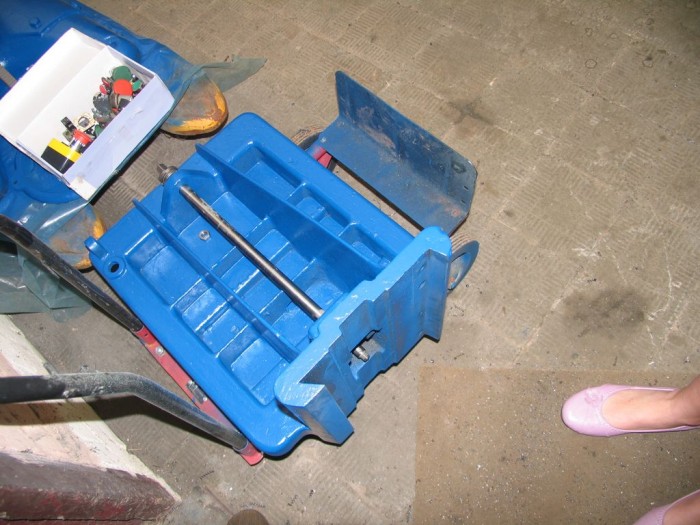

J'ai décapé la tête et commencé à regarder de près la table,
 le système de monté et de descente a l'air parfait tous monté,
 un peu de jeux mais ça marche bien, une fois démonté c'est
 un autre son de cloches, l'axe est plié à son bout et
entièrement voilé sur sa longueur, la crémaillère a encore l'air
 en bon état, mais elle n'est pas encore nettoyée par contre
 la vis sans fin et le pignon sont complètement nazes.
Pour l'axe je ne vais pas m'embêter avec une barre de fer,
ça m'empêchera pas de dormir.
La vis sans fin, je crois bien que je saurais me débrouiller
 pour en faire une neuve, mais par contre le pignon c'est
 un module 2 et j'ai pas.
Alors si y a quelqu'un qui a ça dans un tiroir je suis acheteur
Non les photos sont à l'endroit, c'est la perceuse qui est
encore couchée

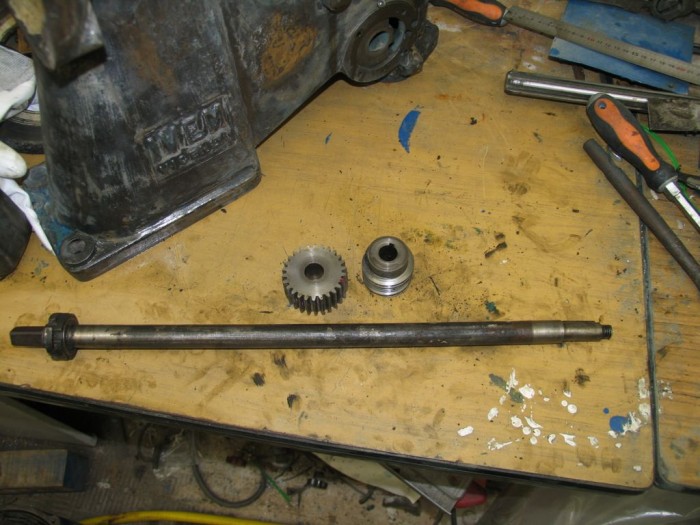

L'axe et les pignons

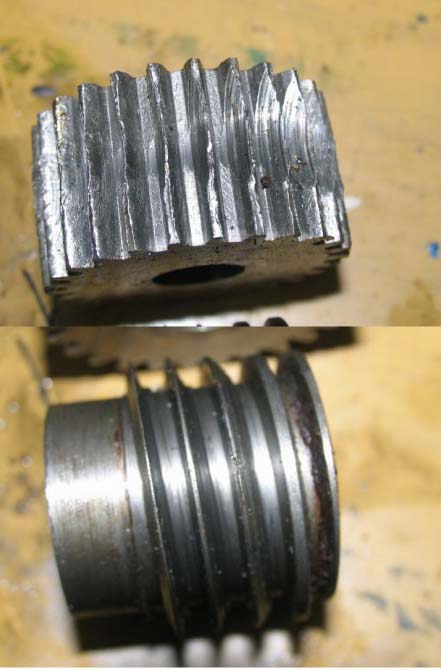

 		Pignons complettement nazes

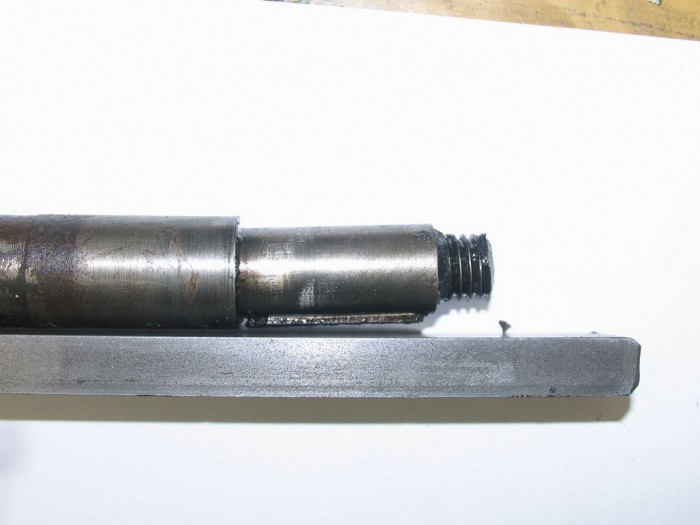

L'axe plié
Bon, pour l'axe on en parle plus.
J'ai monté le moteur, pas évident mais ça marche nickel,
le tout c'est de rester dans l'axe pour éviter qu'il force
 mais ça a été de la galette.
Pour ça j'ai employé la flasque qui refermait le moteur
 d'origine, l'axe d'origine que j'ai coupé au ras du rotor,
une bague de 200mm qui a du servir à je ne sais pas
 quoi et… le peu que j’ai comme cerveau.

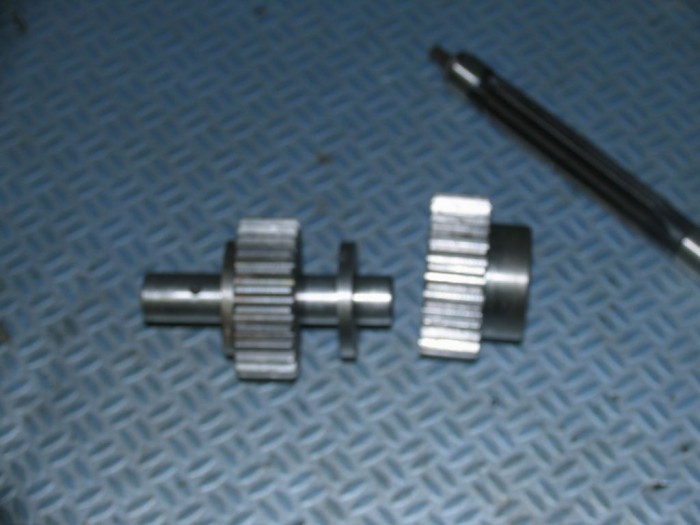

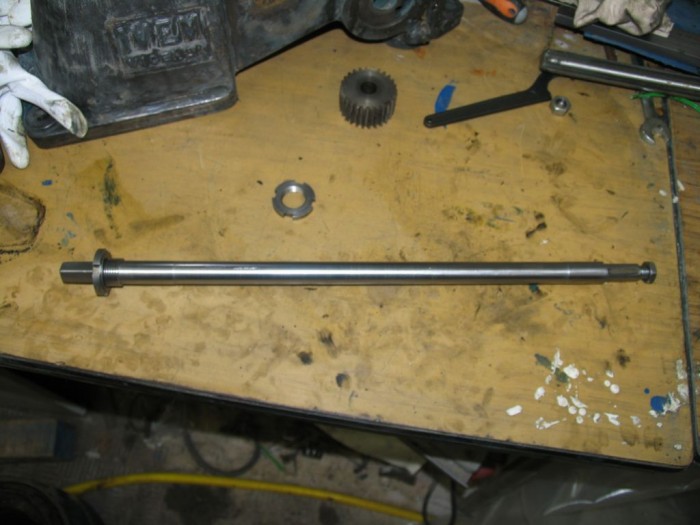

Un bel axe flambant neuf, il n'attend plus que son pignon

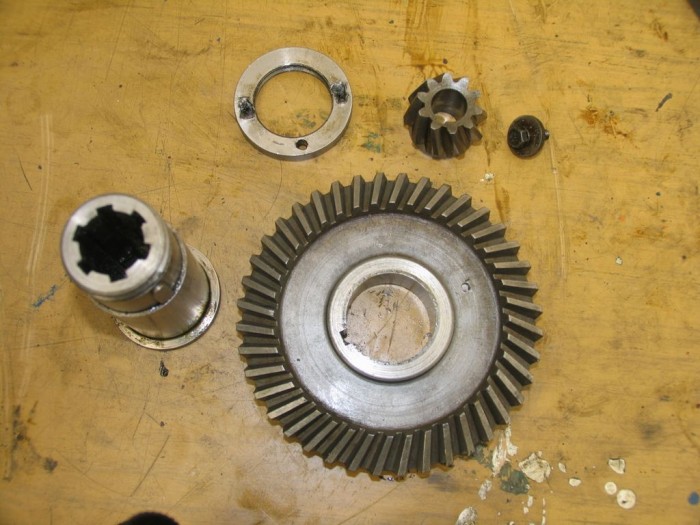

Les pignons de translssion sont en parfait état

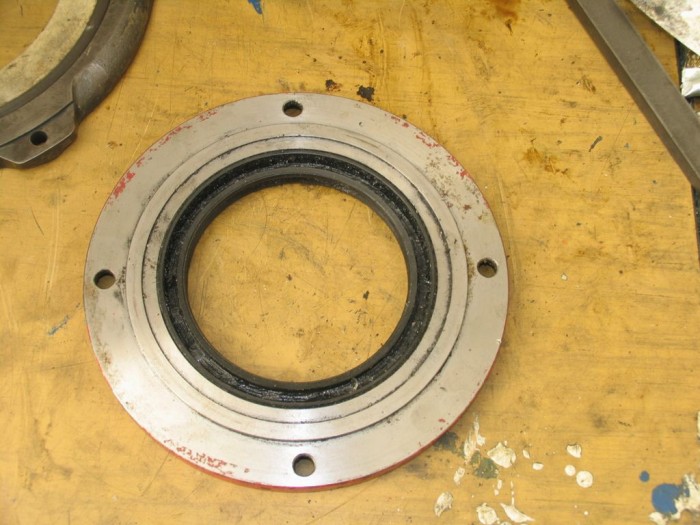

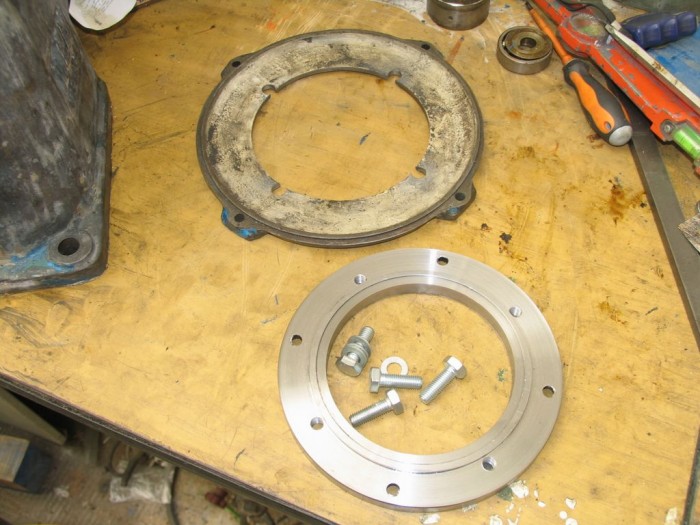

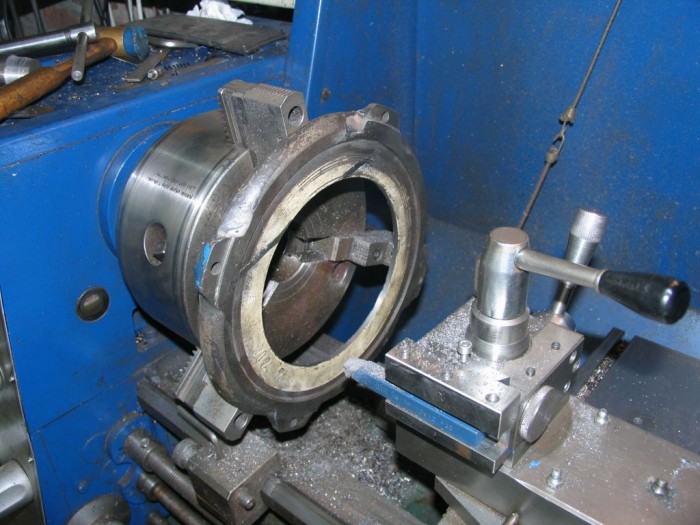

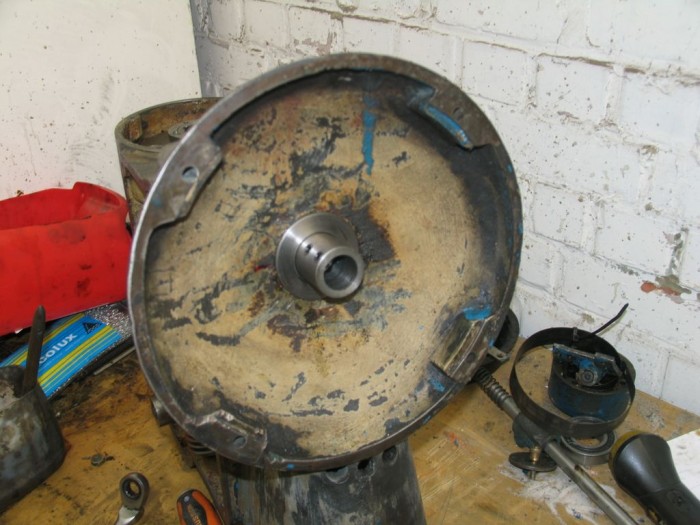

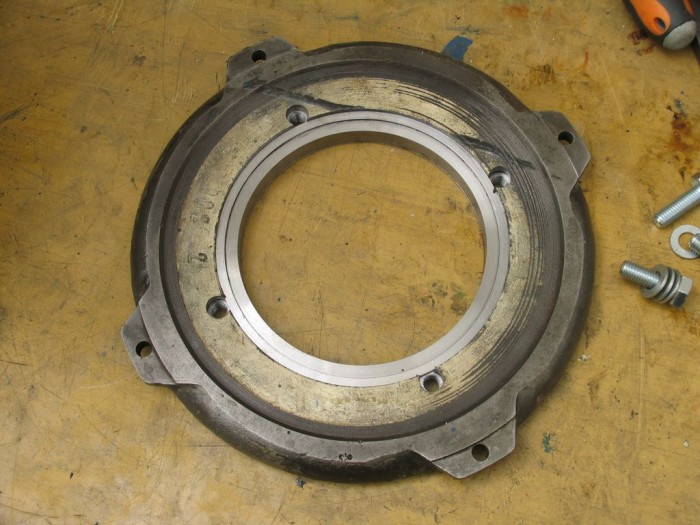

J'ai récupéré la flasque du moteur d'origine, elle se
 centre par un épaulement, je l'ai allésé pour
recevoir la bague

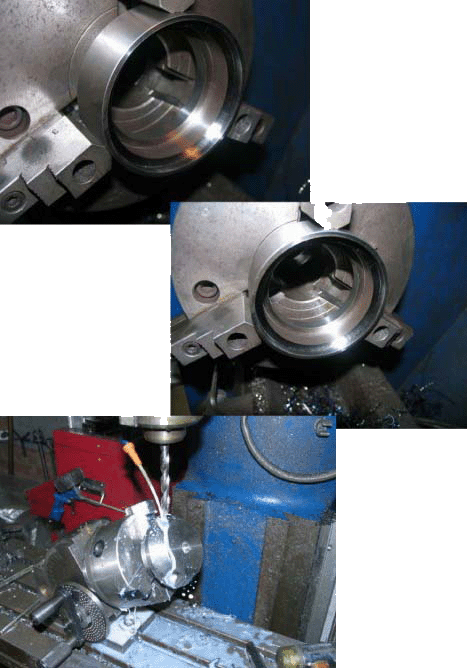

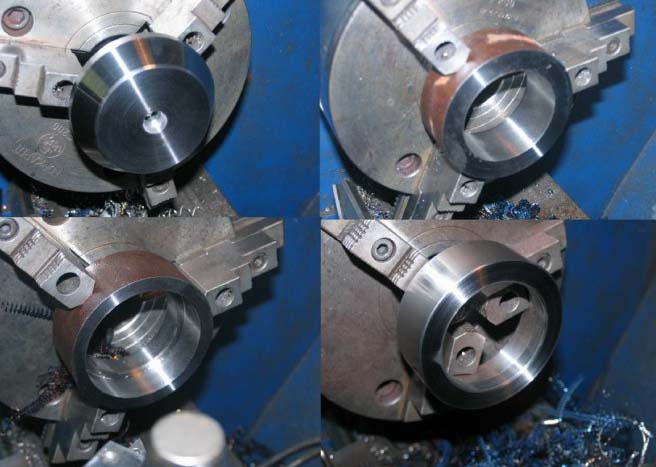

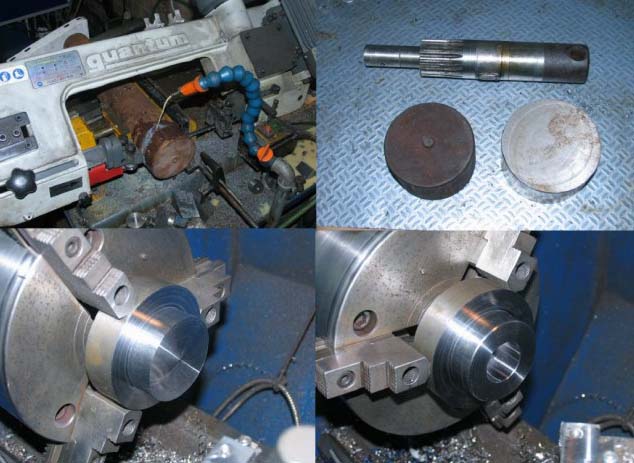

Encore de la récup, une fois usinée elle viendra d'une part se
centrer dans la flasque et d'autre dans l'épaulement de la
 flasque du nouveau moteur

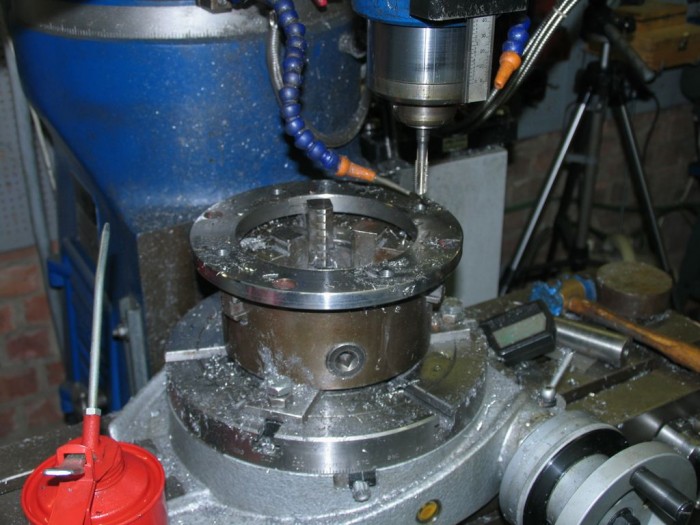

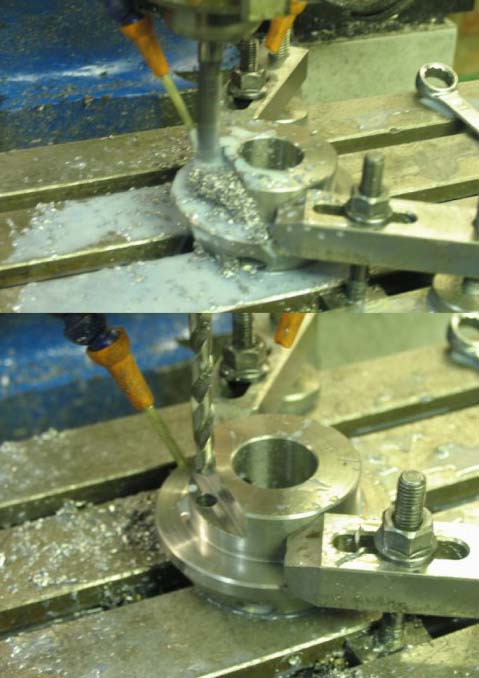

 		Perçage et taraudage
Un coup de maillet et ça rentre pile poil

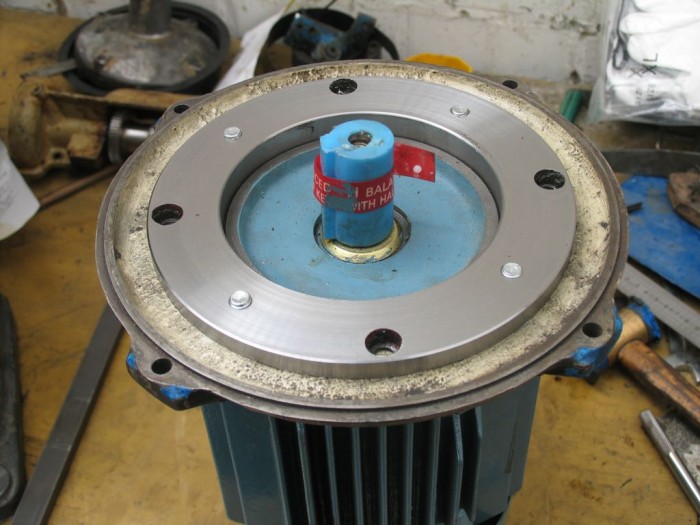

Pause de l'ensemble sur le nouveau moteur, tout reste
 bien centré

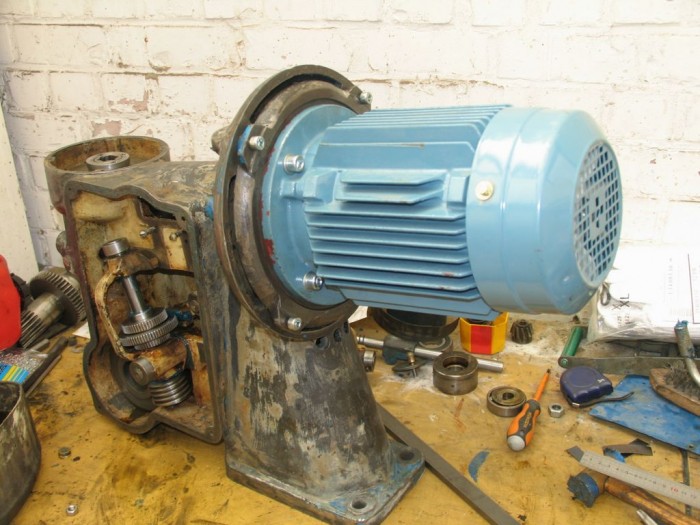

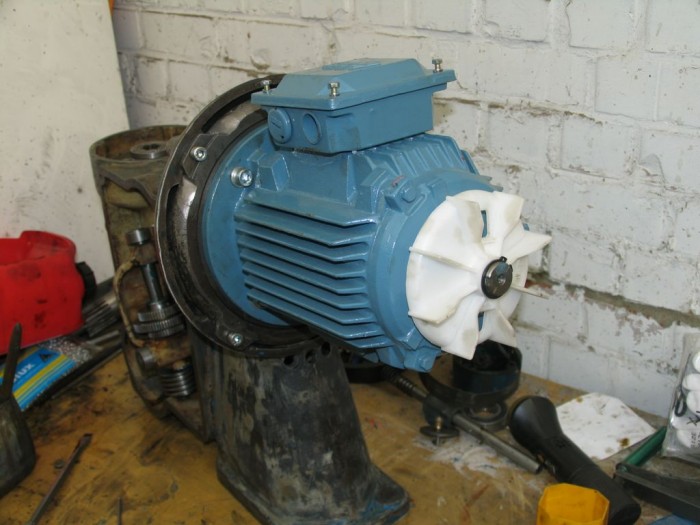

 		Montage du moteur sur la tête pour voir l'allure que ça prend

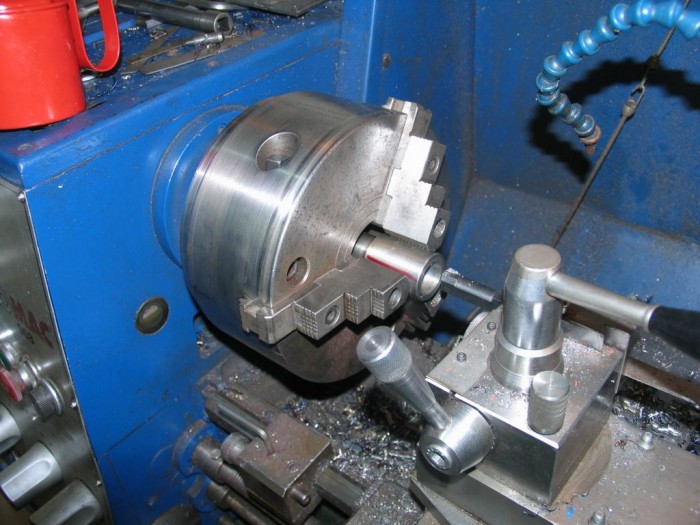

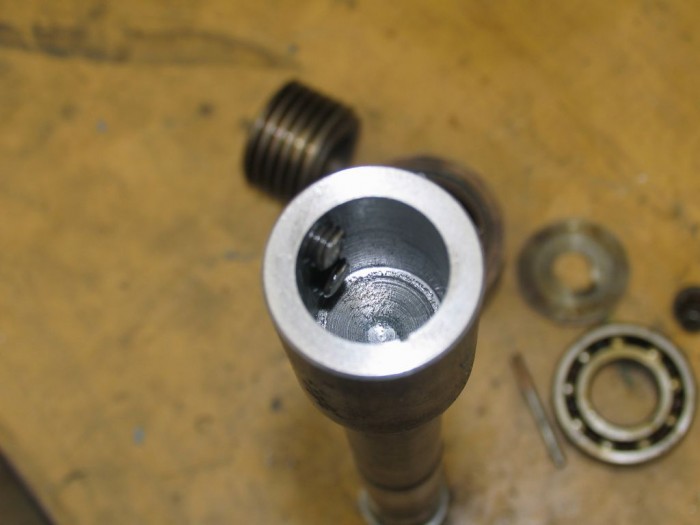

Allésage en 24mm en bout d'axe de transmission pour
 recevoir le moteur
Une fois allésé juste glissant pour pouvoir enlever
 le moteur, j'ai percé et taraudé pour recevoir 2
 vis BTR pour remplacer la clavette
Je ne suis pas sûr que le système soit repris dans les
 livres de mécanique, mais le mécano qui ne connaît
 pas Mac guever est un malheureux.

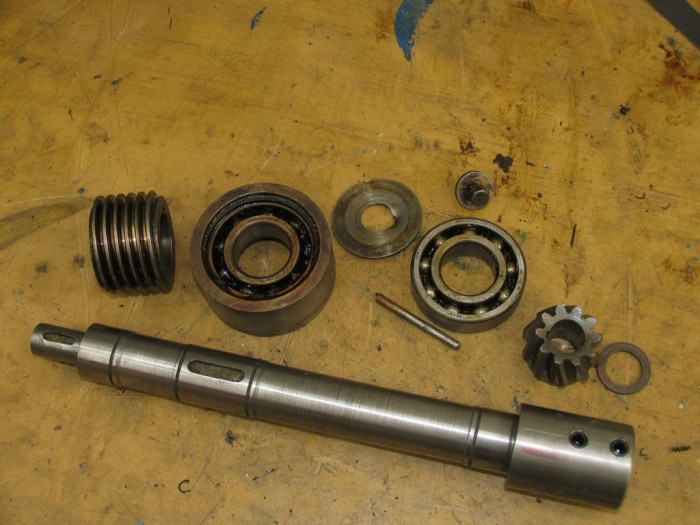

 		Montage des pignons et roulements sur l'axe
Montage dans la tête
Remontage du moteur, mais cette fois il est accouplé,
 j'ai retiré le couvercle pour tourner a la main et
 aucun point dur, le jeu de l'engrenage est égal partout,
 donc opération réussie
Suite

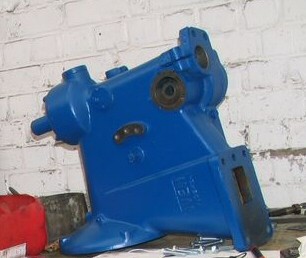

Et encore le même bleu

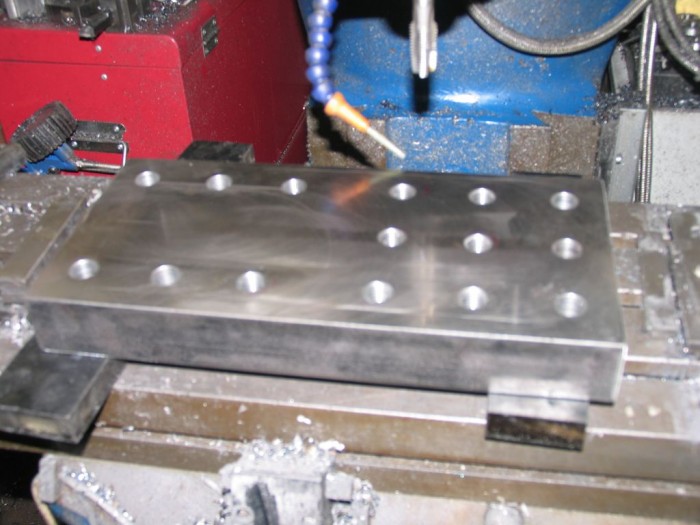

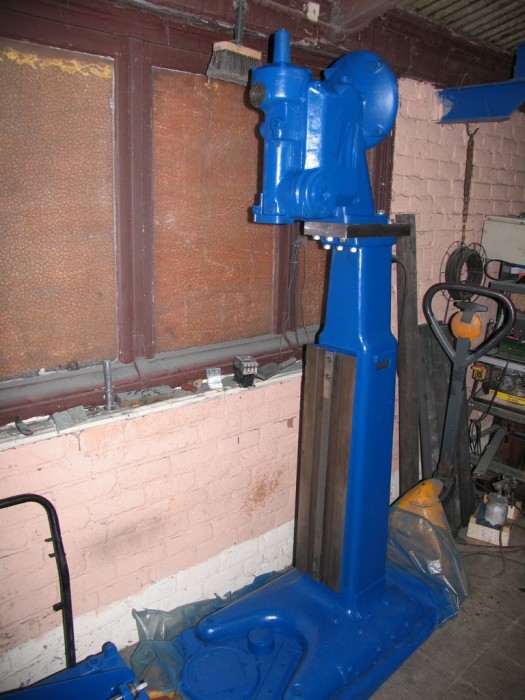

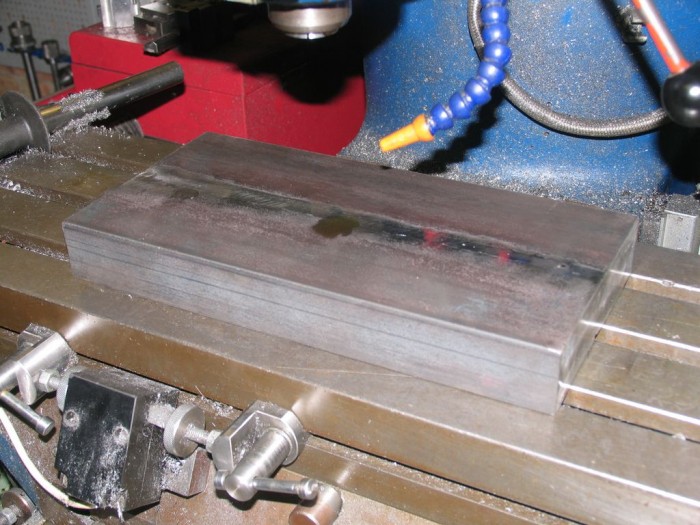

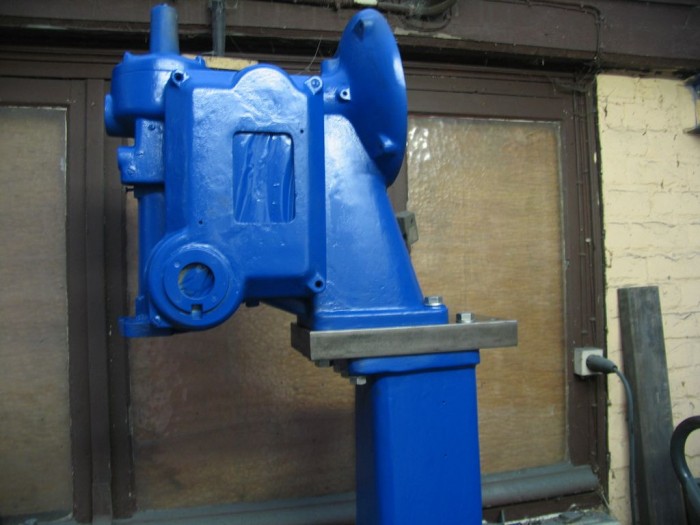

Fabrication d'une entretoise pour déporter la tête de
50mm vers l'avant, la distance broche colonne sera de
 250mm au lieu de 200mm
Perçage et taraudage en m16
J'ai décidé de faire une modif sur la manette de descente,
 en fait, faire un système un peu plus moderne.
La manette d'origine n'est vraiment pas esthétique, même
 un bon nettoyage changera pas grand chose.
Après avoir réuni quelque "vieuseries" qui servira de matière
 première, on attaque l'usinage.
J'ai pas trop de temps pour les commentaires mais les photos
 parlent d'elle même.

La manette d'origine, pas belle

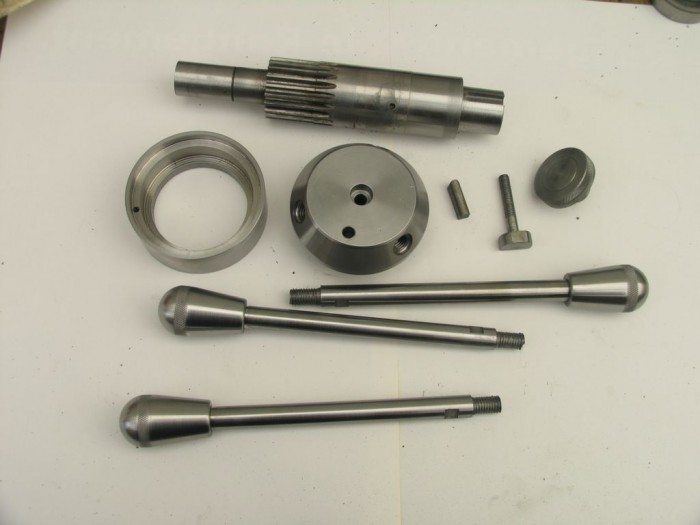

En pièces détachées

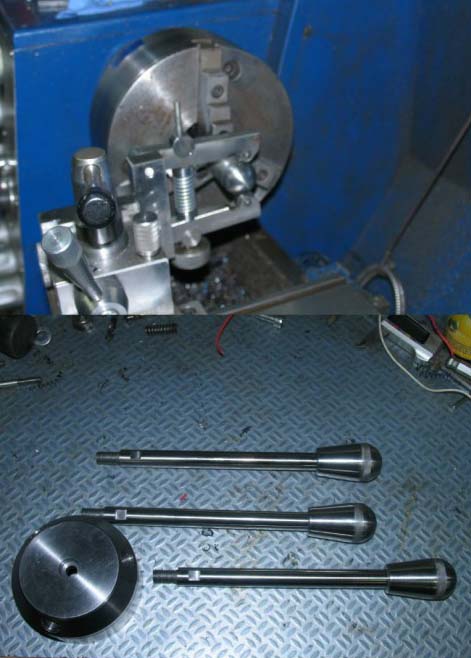

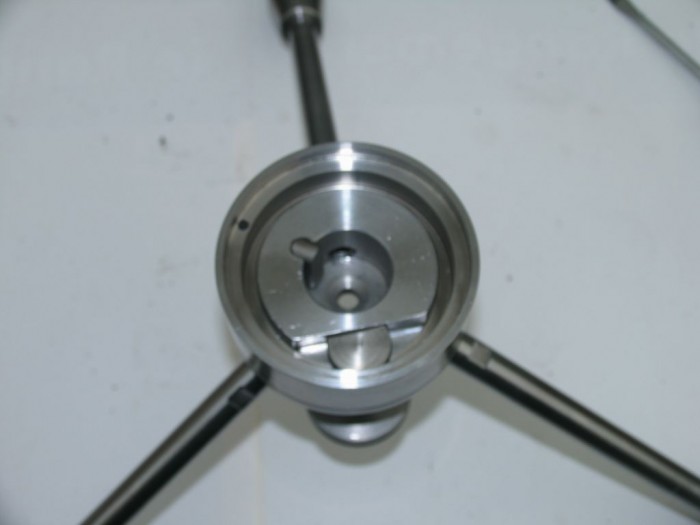

La nouvelle manette

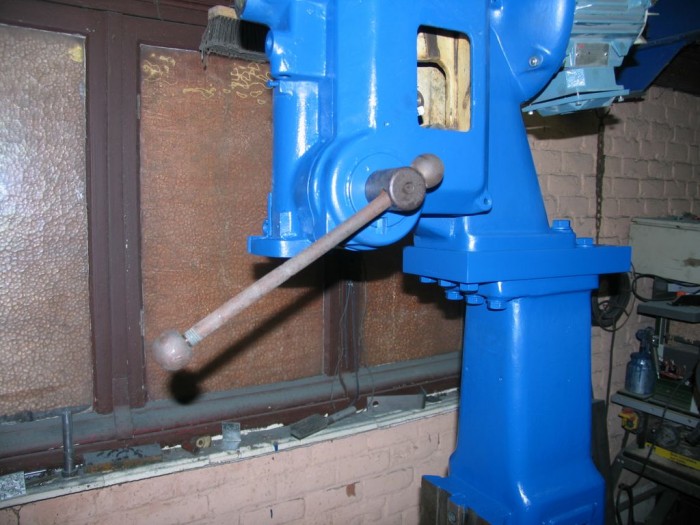

Avant

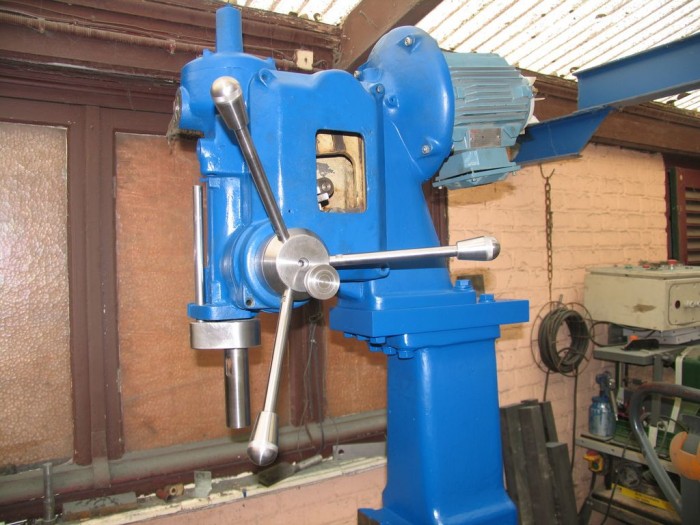

 Après.
Il ne me reste plus qu'a graver les graduations.

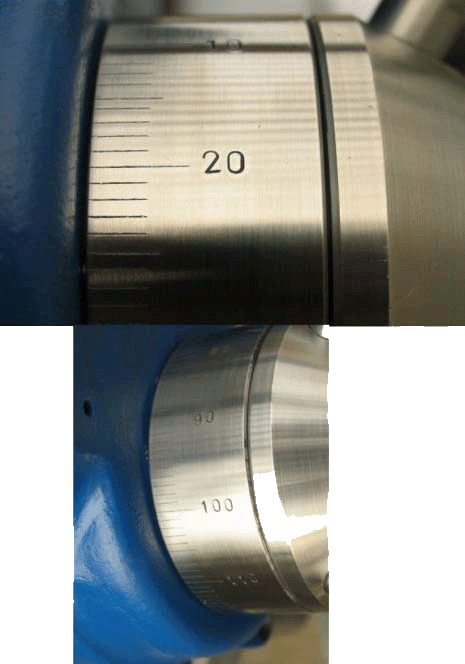

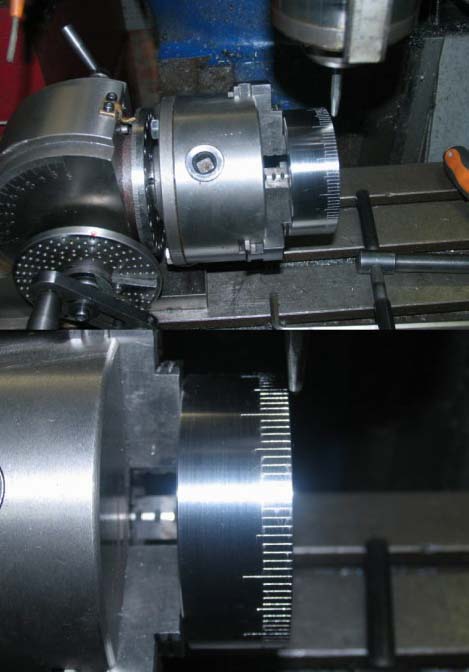

Gravure du vernier de descente et remontage de la table.

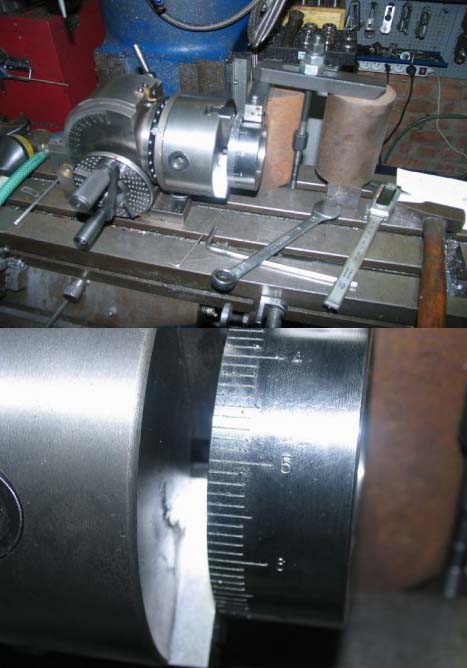

Montage traditionnel pour graver et frapper les chiffres sur le vernier

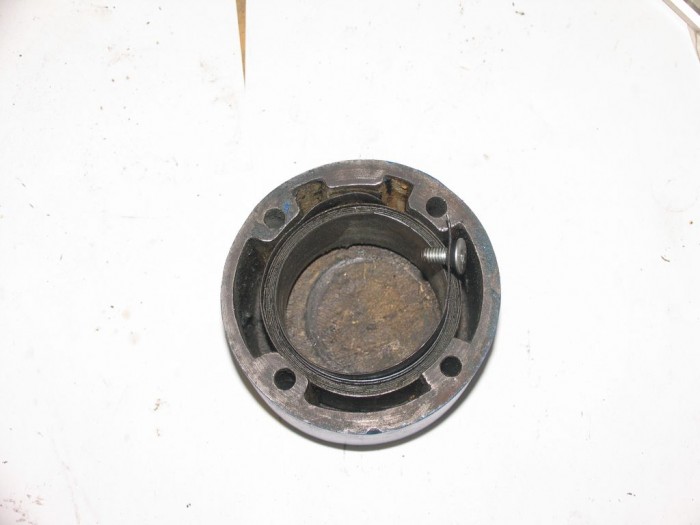

Remontage du ressort de rapel

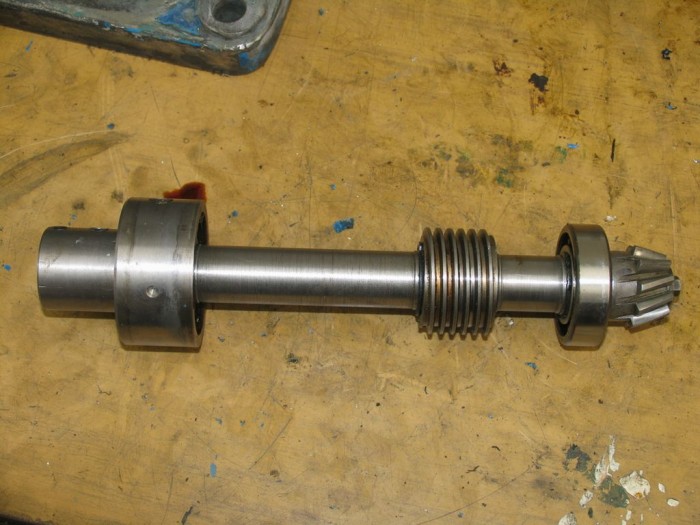

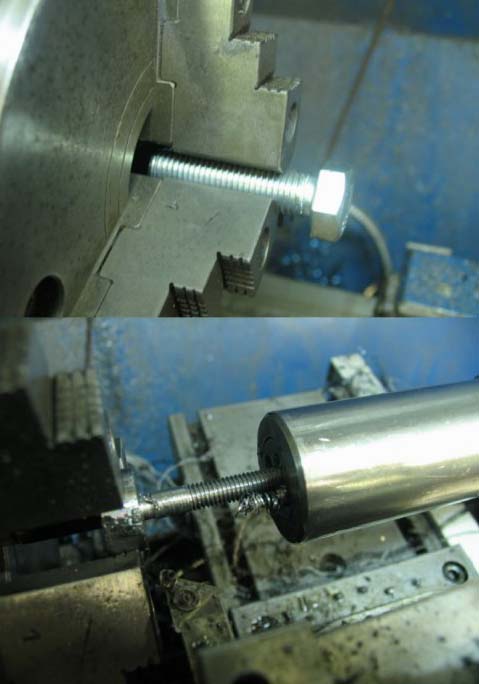

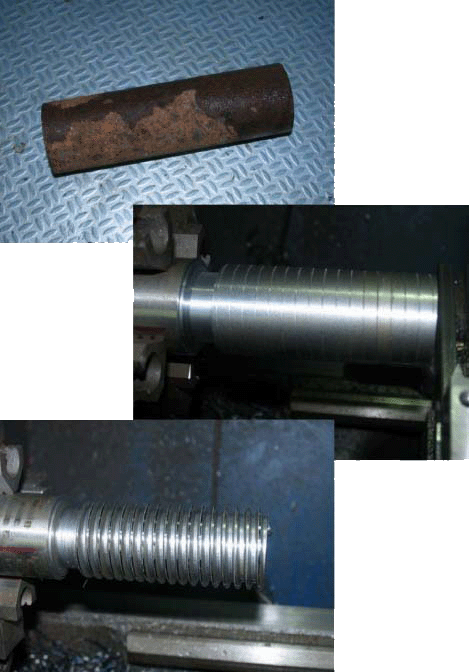

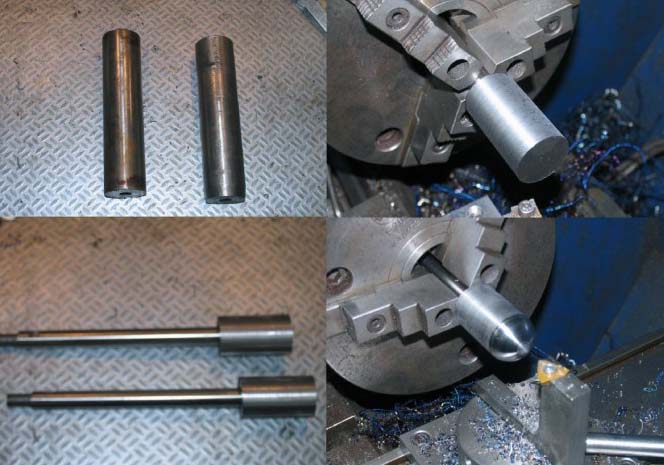

Encore un bout rouillé qui revit, usinage de la vis
 sans fin pour la montée de la table

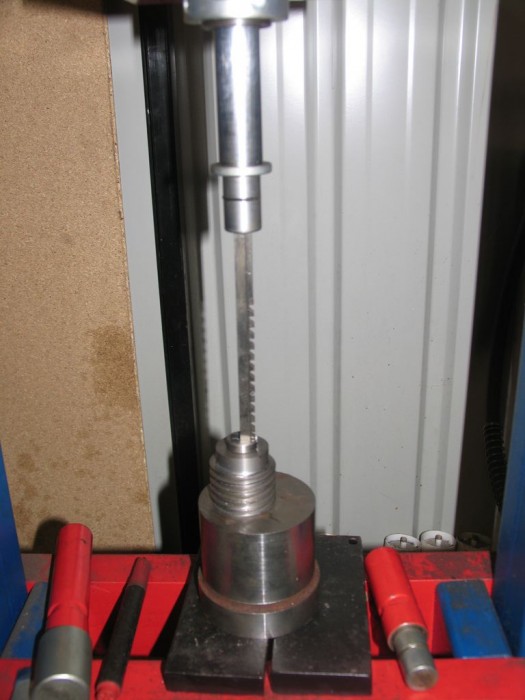

La rainure de clavette, l'investissement dans ce
coffret de broches n'est pas des moindre mais je l'ai
 déjà utilisé très souvent

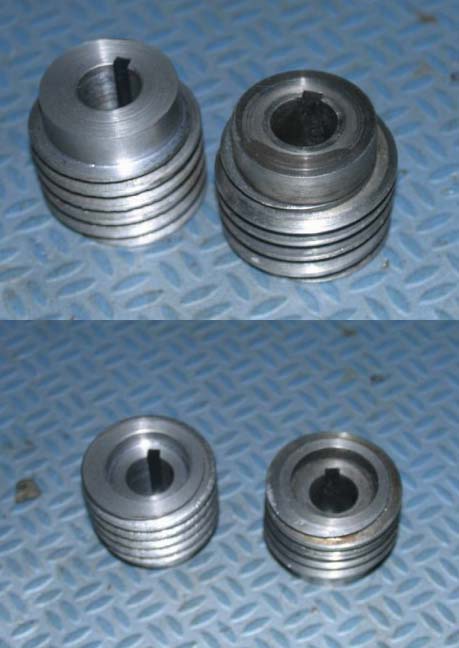

Le clône de la visse sans fin

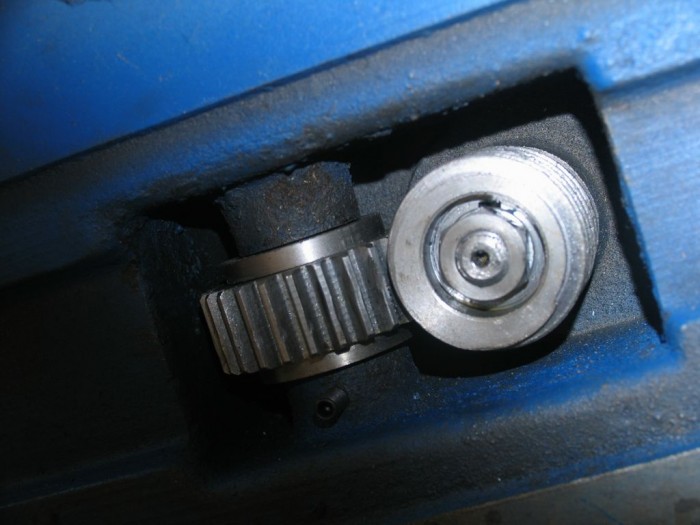

Remontage des pignons de la table, ça se monte nickel

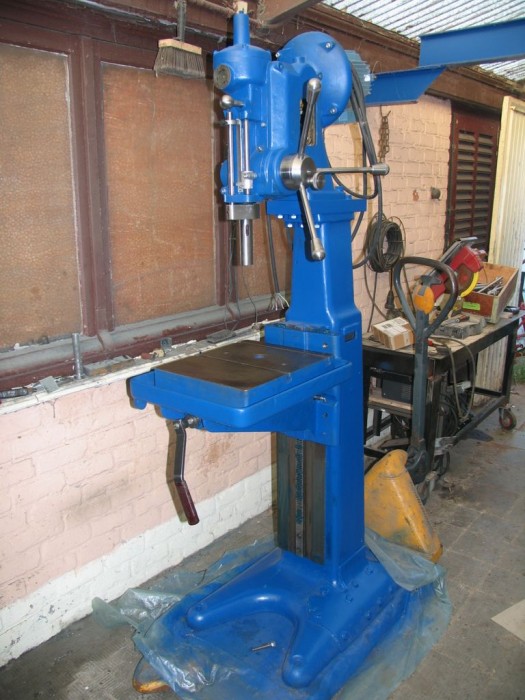

 		Encore quelque détails et elle sera bonne pour le taf.
