Fraiseuse
HBM32
Je
suis allé chez Buitelaar en Hollande hier et je suis
revenu avec la
HBM32, l'accueil est
sans reproche et en plus un gars parle un peu
français.
A
ma grande surprise les prix sur place ne
sont pas les même mais inférieure au prix
annoncé sur le net, c'est cool… ce qui
fait qu'elle m'a coûté 100€ de moins que
prévu.
Bien
sur comme toutes les machines venant de chine, un
démontage pour le nettoyage est indispensable à ma
grande surprise pas mal d'accessoires sont fourni avec
alors que nul par ailleurs ne le propose dont une
fraise 4 dents à surfacer de 80mm avec sa queue en CM3
et un étau orientable.
J'ai
passé ma journée à tout nettoyer et après un contrôle
je suis très satisfait, en plaçant le comparateur dans
le mandrin, je constate une différence de 0.03 mm
sur le parallélisme de la table d'un coté a l'autre,
le faut rond sur la broche est imperceptible avec mon
comparateur, sur la queue d'une fraise de 16mm serré
dans le mandrin fourni, 0.02 de faut rond donc rien
d'alarmant.
Les
verniers sont très net et gravés profonds, donc je
suppose précis.
Seul
reproche à faire pour l'instant c'est le manque d'index
sur la colonne, je vais devoir y remédier, je ne sais pas
encore comment faire mais je trouverai, sinon toutes les
pièces que j'ai démontées sont très bien finies ainsi que
les tiges filetées.
|

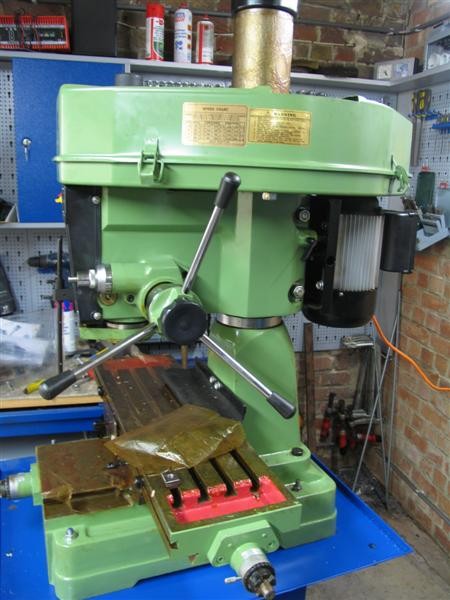

Bourrée
de graisse
 |
 |

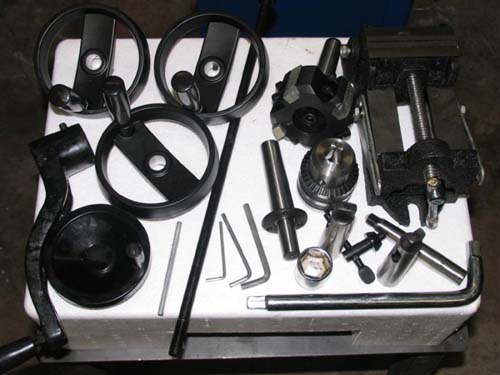

Les accessoire fournis, bien sur les
manivelles aussi ,lol.
 |

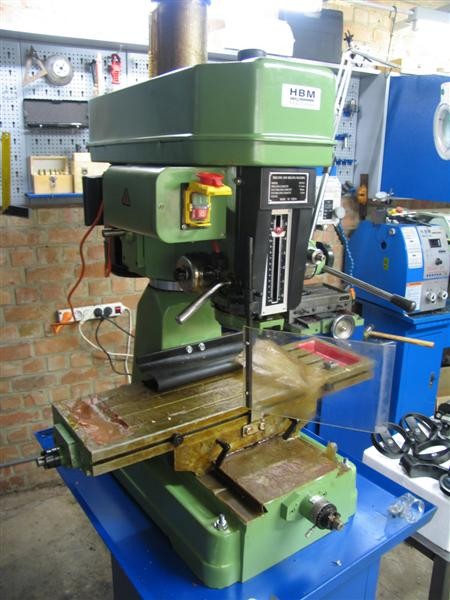

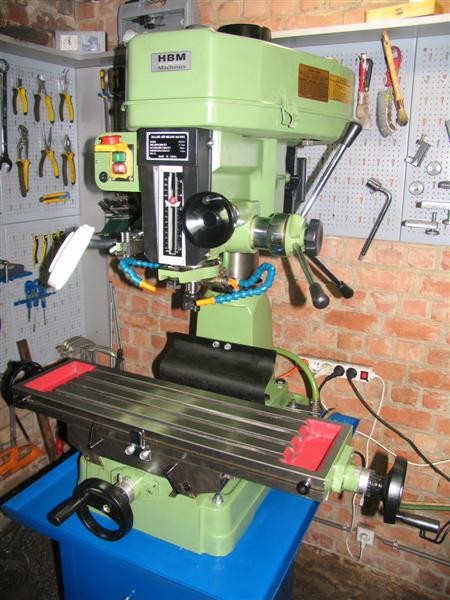

Nickel comme une neuve
 |

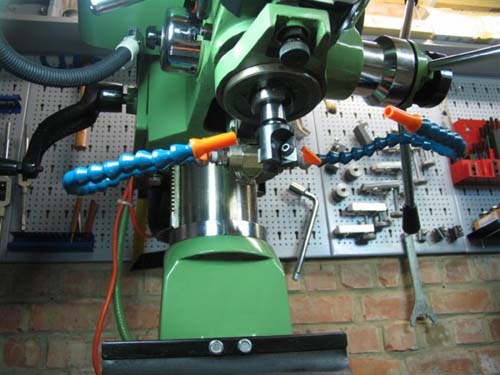

Avec son système de lubrification
 |

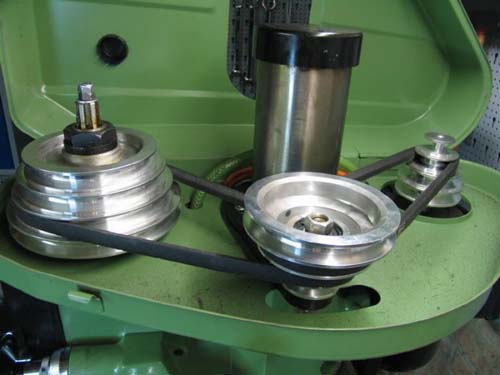

Pour ma part rien de tel que des courroies,
pas toujours pratique mais quel couple.
 |
|

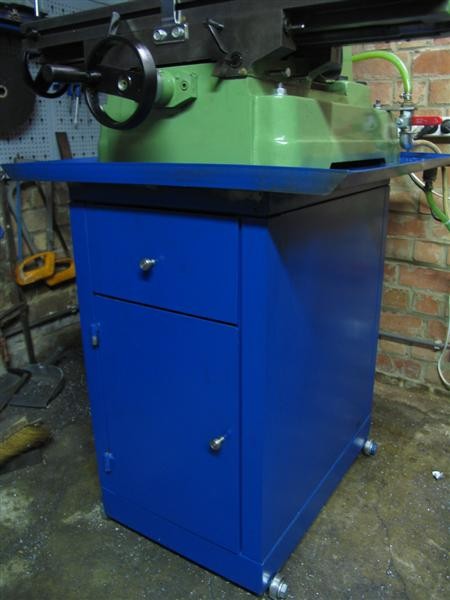

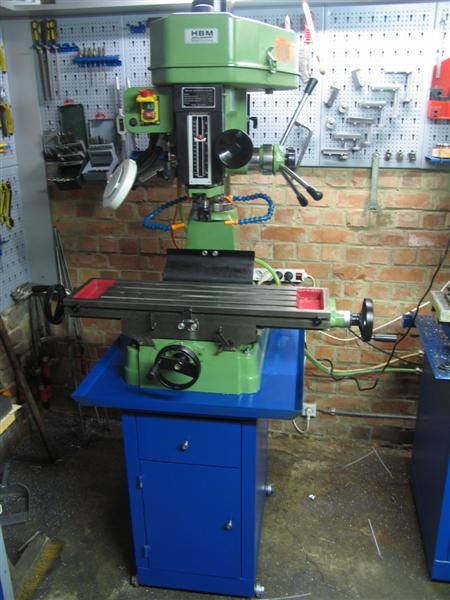

Tout ça sur un socle fait maison, en tube
de 80/40, de 40/40 et de tôle de 5mm, passera pas au
travers.
 |
Hé
oui, déjà sal
 |
 |
 |
 |
Je pense que j'ai trouvé ce que je
cherchais avec la HBM32, une fraiseuse pas chère, très
rigide et qui n'a peur de rien, un vrais plaisir de bosser
avec
 |
Ce
socle est fait maison.
 |

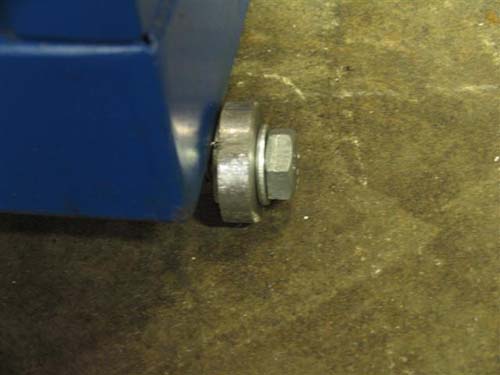

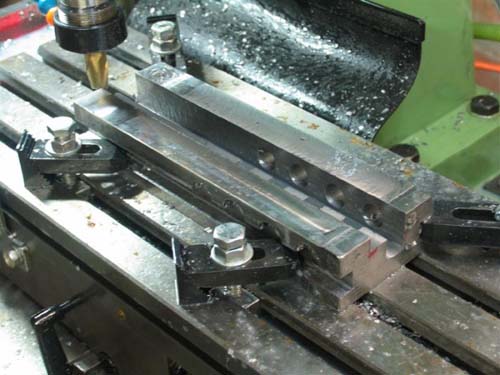

Oui c'est bien un étau que je tente de
réaliser, pour l'instant je m'en sort bien, ce ne sont pas
des roulements mais simplement des galets que j'ai tourné
pour mettre la machine en place, j'avais prévu de les
enlever mais tout compte fait je les laisse pour pouvoir
nettoyer derrière, en effet peu de roulement tiendrait le
coup, ils n'aime pas trop les choc, la cage serait cassée,

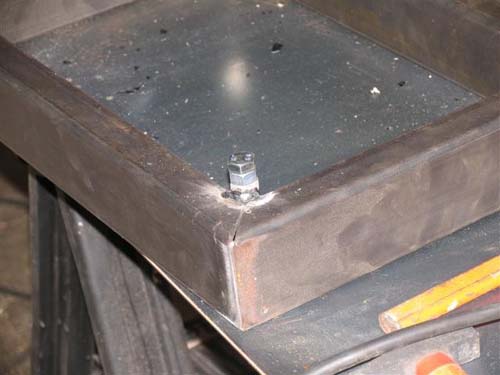

pour stabiliser l'ensemble, j'ai soudé a chaque coin un
boulon de M14.
 |
|

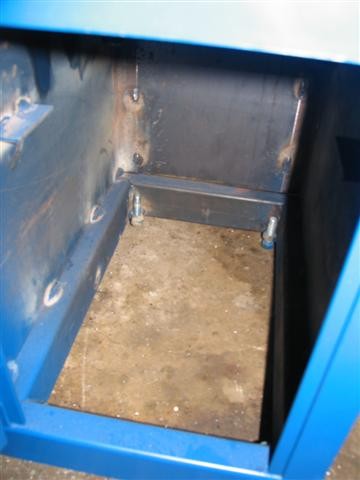

Boulon de M14 avec contre écrous pour
stabiliser la machine
 |

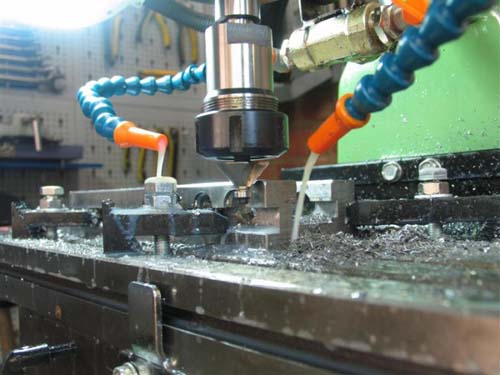

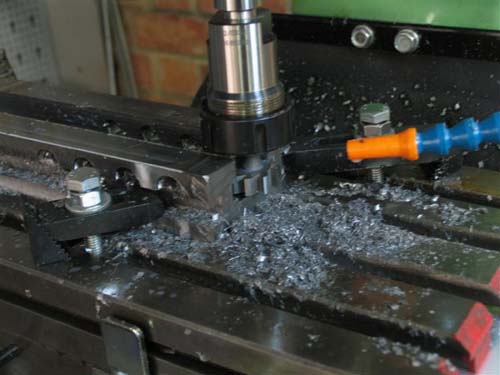

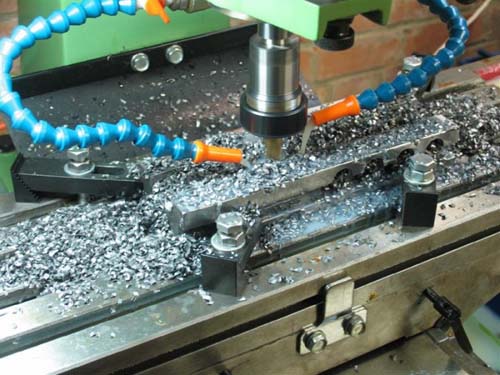

Dans l'acier le max. que j'ai pris pour
l'instant c'est 3mm avec une fraise de 16mm, je n'ai pas
encore osé prendre plus de peur de casser la fraise, je
pense qu'avec cette machine la fraise cassera bien avant
la fraiseuse, je sais même pas si 3mm c'est pas déjà de
trop mais bon, ça passe très bien.
Pour la colonne cylindrique c'est le
premier test que j'ai fait, j'ai forcé avec la fraise a
surfacer de 80mm fourni avec la machine, une passe de 2mm
sur un acier de 80mm, déjà a 650 tours la machine le
supporte et après vérification, rien a bougé, je dois avouer
que je restais perplexe la dessus mais le test fait je suis
rassuré.

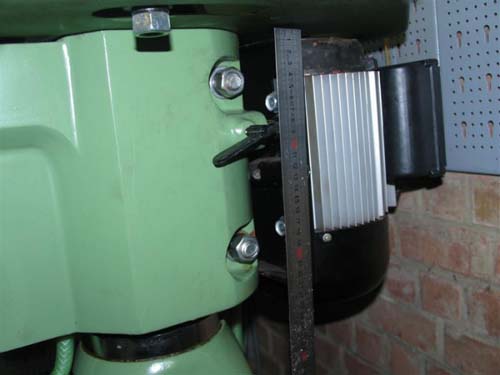

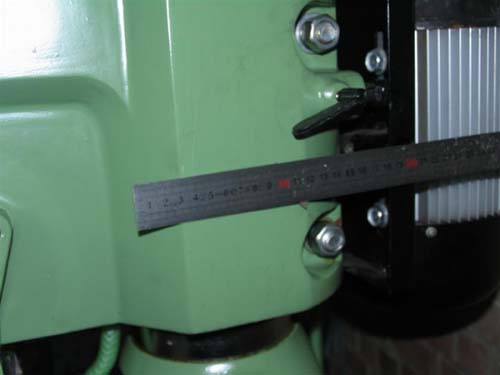

Quand on voit la structure, c'est assez
imposant quand même, le serrage se fait avec 2 boulon de
M16, déjà de quoi rassurer
 |
 |

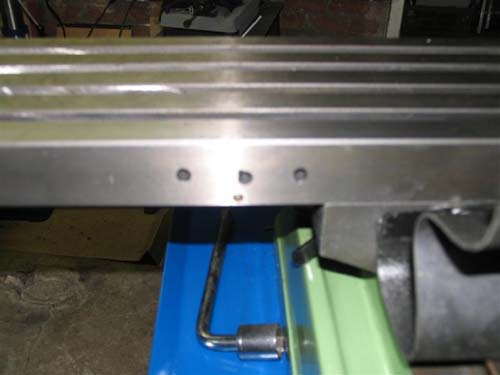

Ma table n'était pas percée non plus pour
la lubrification, j'ai percé 3 trous de 8mm en tenant compte
que le liquide retombe toujours dans le bac même si la table
est à son maximum à gauche ou à droite, sinon ça coule par
terre :?
 |
|

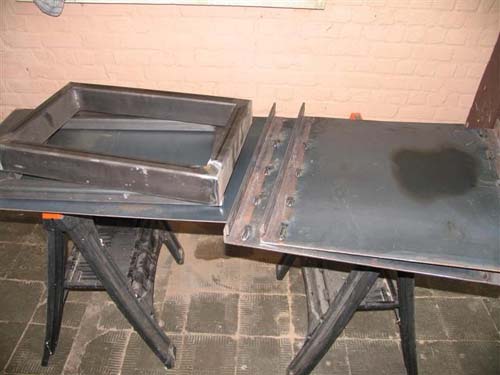

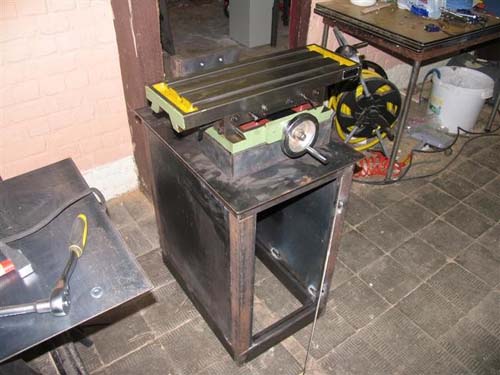

Le
socle est fait maison mais rien a été plié, j'ai employé pour
cela du tube de 80/40, 40/40, de la tôle de 5mm et de

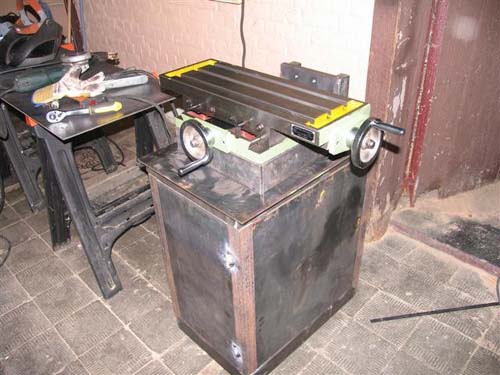

l'équerre 40/40 quelques photos du socle que j'ai fait pour ma
BF20, la fabrication est identique à par le tiroir en plus,
 |
 |
 |
 |
|
--Alors cette avance auto?... Te
connaissant, elle est déjà en place!
__Ben oui, un peu casse tête a
première vue mais elle est montée, pas mal, ma première idée
était d'en fabriquer une, mais j'ai décidé de l'acheter et
je ne regrette pas mes 400€, et puis j'ai tellement de
projet en tête que je risque de ne pas avoir assez avec 2
vies pour tout faire.
je suis actuellement occupé de monter une règle digitale
pour la descente, donc pas de photo avant d'avoir fini :?

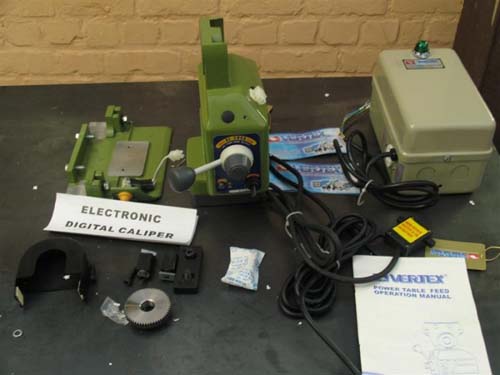

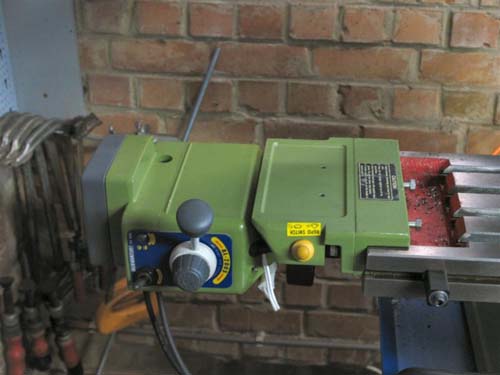

Tout d'abord l'avance auto, très
belle qualité, rien a critiquer, elle est livrée avec un
transfo 220/110 volt
 |
Voilà, je lui ai rajouté l'avance auto et
un affichage digital de descente de broche.
Pour l'avance auto, me suis pas cassé le
c...., j'ai tout d'abord pensé en "bricoler" une moi même
mais finalement malgré le prix de 399€ chez Buitelaar, je
l'ai acheté et je ne regrette vraiment pas mon achat, elle
est fabriqué pour ce type de machine, pas trop d'explication
sur le montage mais en y réfléchissant, c'est pas trop
compliqué.

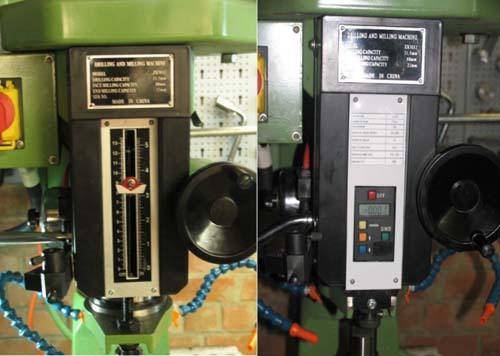

Par contre pour l'affichage digital, c'est
pas aussi simple mais je m'en suis sorti comme je le
voulais, en fait la difficulté venait du fait que je voulais
garder le blocage de descente de la broche et là, à première
vue c'est l'un ou l'autre.
|

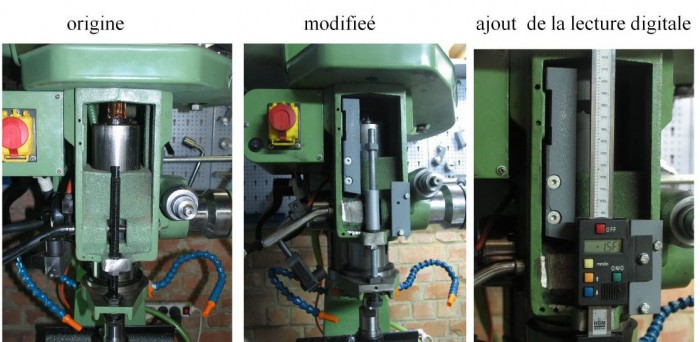

Ici j'ai du modifier un peu le blocage de
descente pour laisser la place a l'affichage
|
|
Et voilà ce que
ça donne une fois terminé
|
