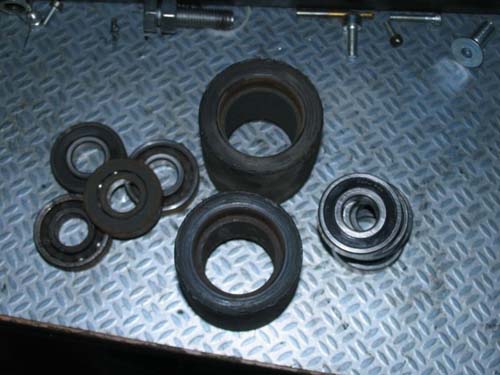

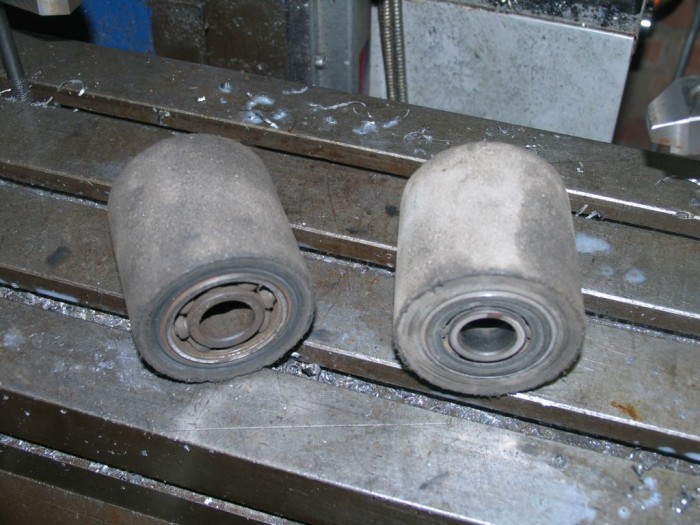

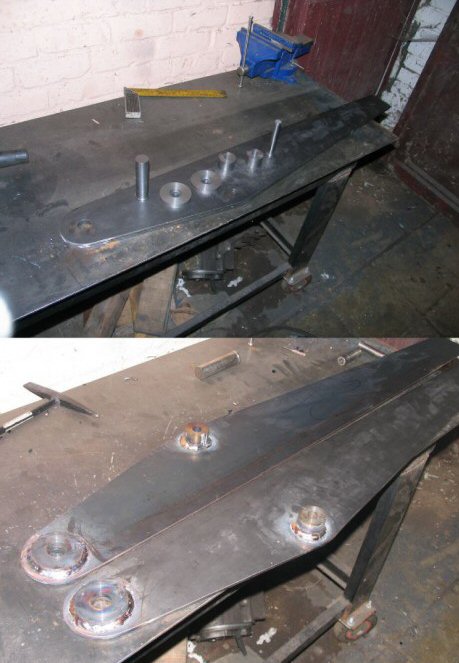

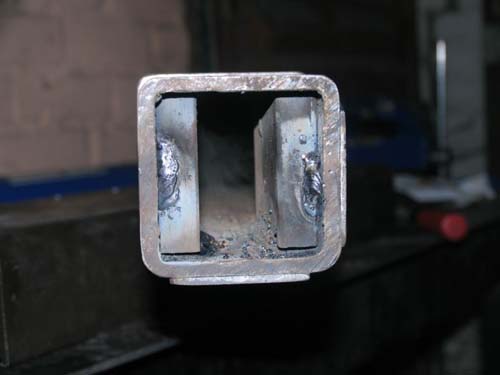

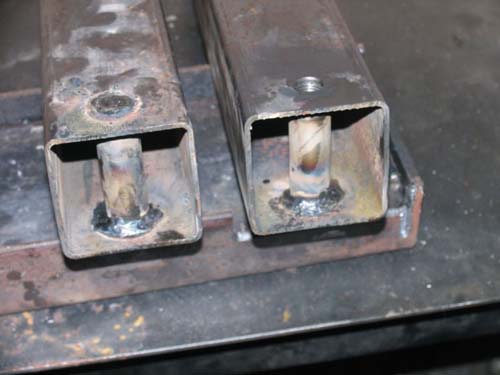

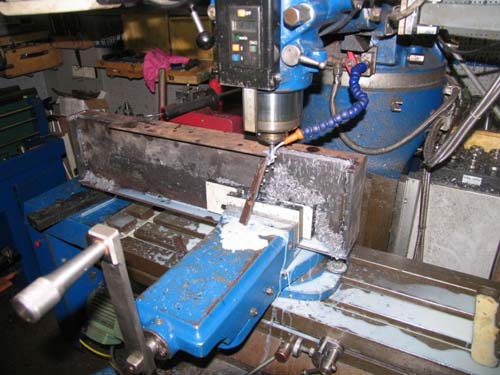

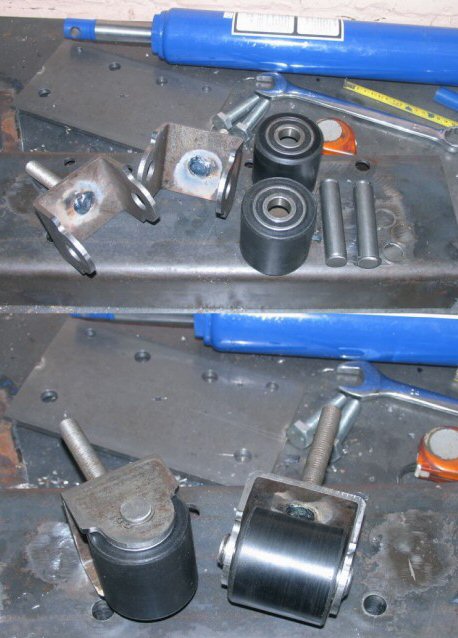

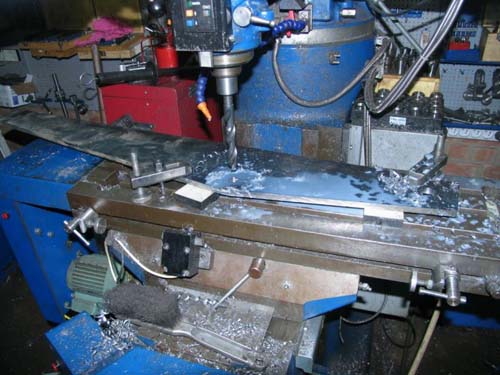

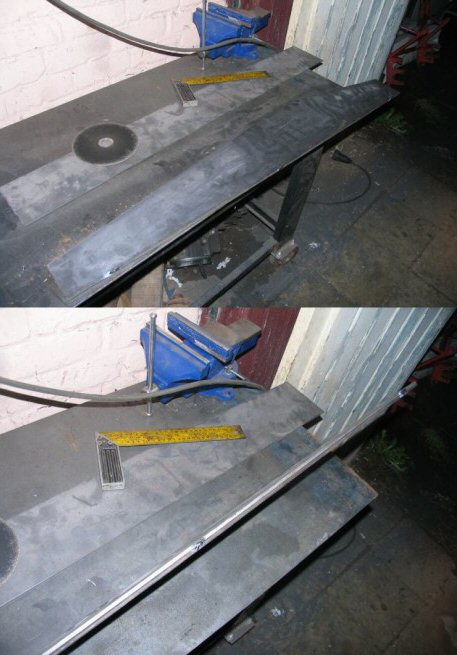

Usinage des axes et de leurs guides puis
soudage
 |
Assemblage et soudage
 |
 |
 |

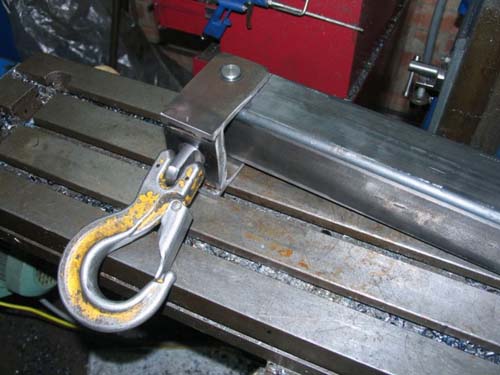

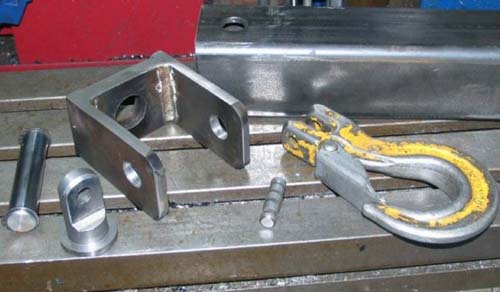

Le crochet est de récupe mais il fera très bien
l'affaire.
usinage des pièces pour le monter
 |
 |

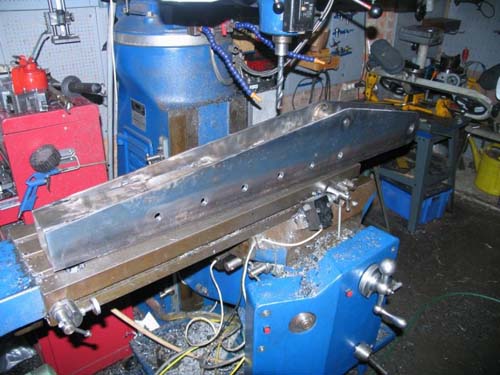

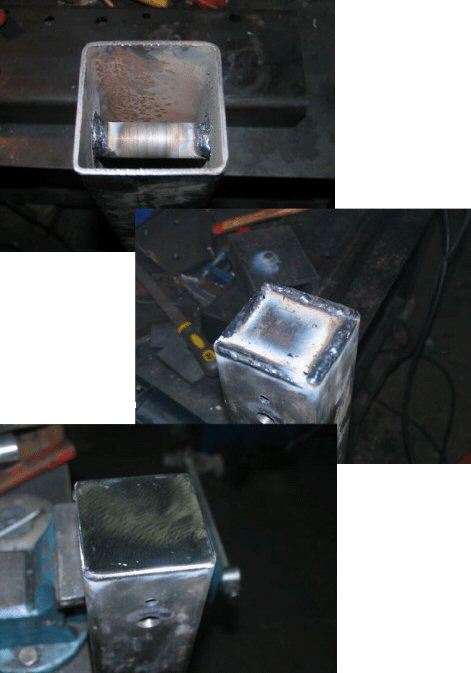

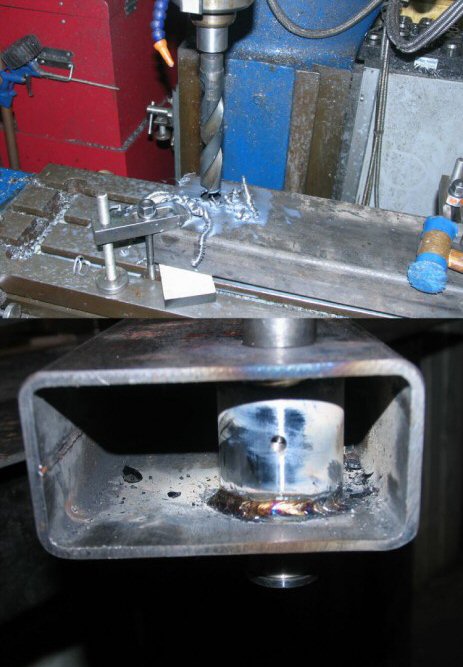

Perçage et soudage d'une bague en haut du
montant
 |

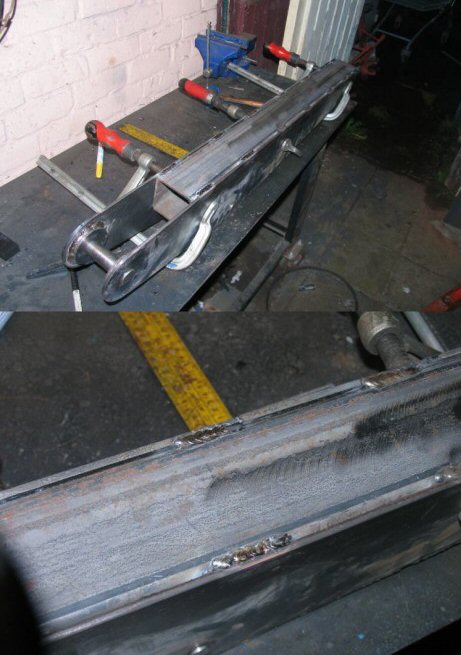

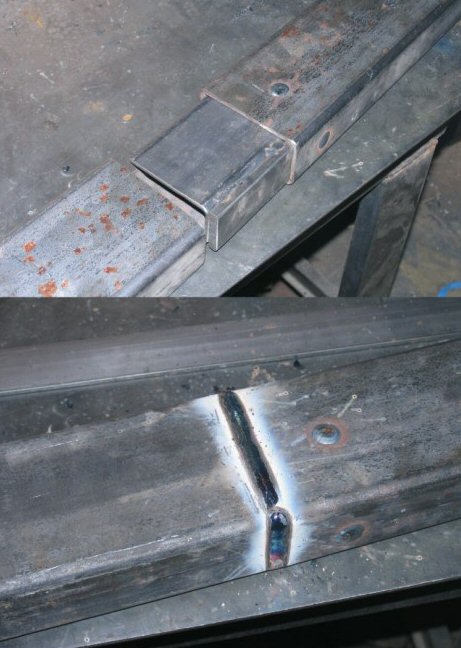

Assemblage et soudage des deux parties du
montant
 |
|

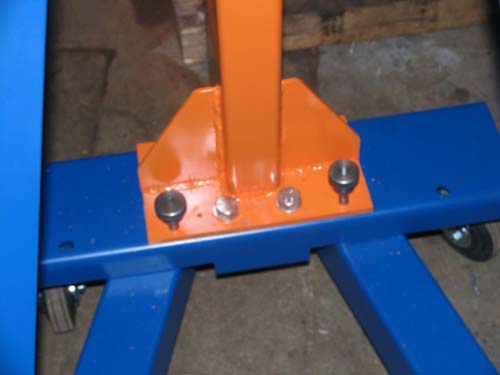

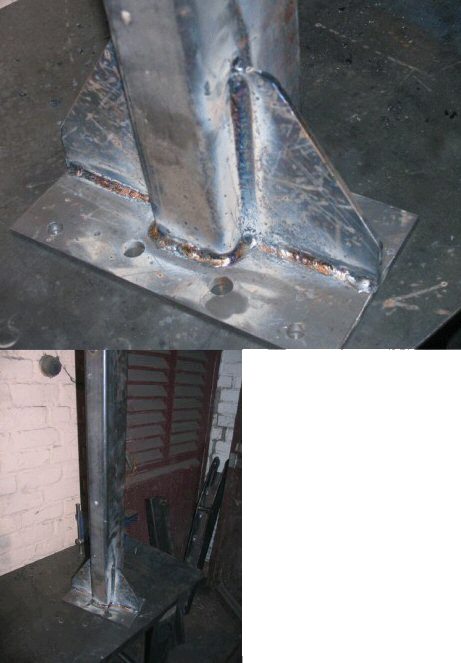

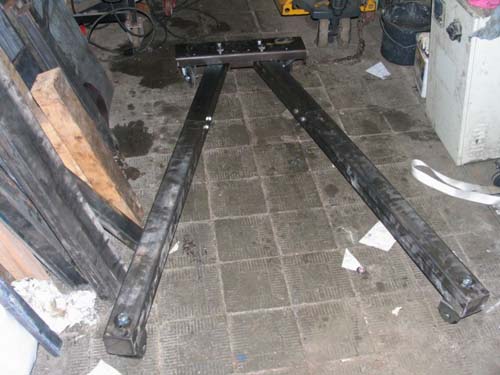

A la base du montant j'ai soudé une
platine pour le montage sur le pied.
 |
J’ai
acheté le piston sur EBay, 45€ ce n’est pas la mer à boire, 10
tonnes, on verra ce que ça va donner.

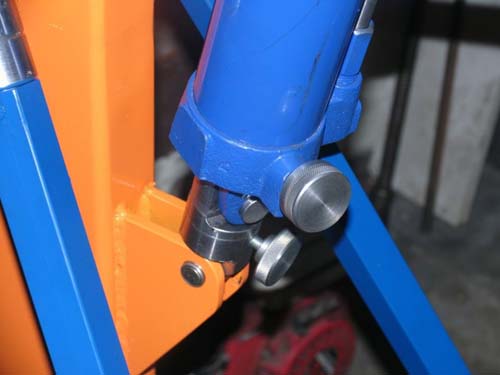

Comme la fixation inférieure du piston m'oblige à le mettre avec
le levier sur le côté, je risque d'être embêté avec les
braquants, alors je me suis usiné une pièce qui me permettra
d'avoir le levier dans la position choisie, ce qui sera un
avantage certain en cas de manœuvre quand je suis seul, pas
besoin de devoir tous lâcher pour monter la flèche, à cause du
levier qui se trouve trop sur le côté ou a l'arrière de la
chèvre. |

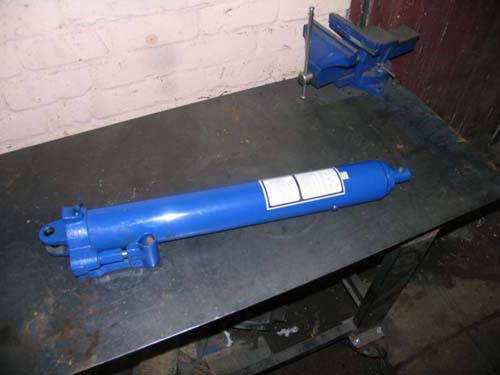

Un beau piston tout bleu
 |

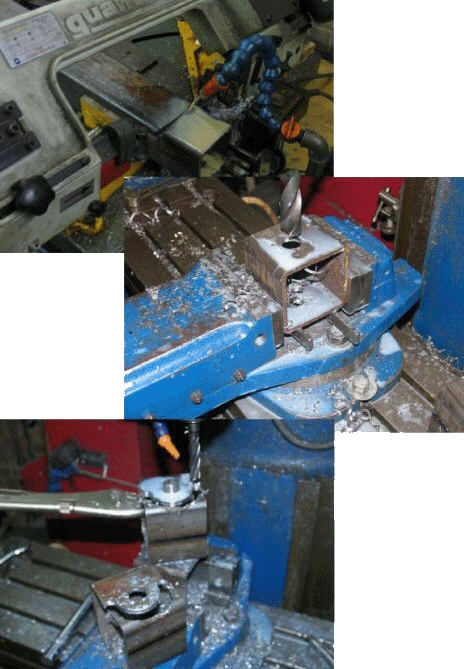

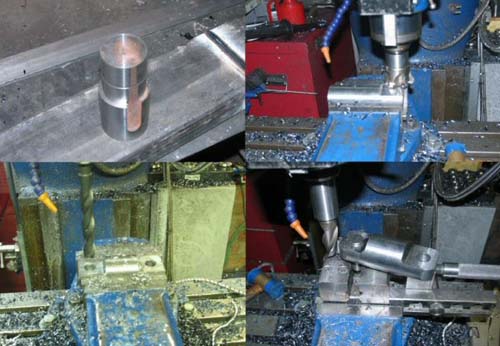

Après avoir trouvé un bout de ferraille dans le
tas, le travail commence
|
Pour l'instant tout va bien, rien d'extra
 |
Belle
pièce mais je la coupe quand même en deux
 |

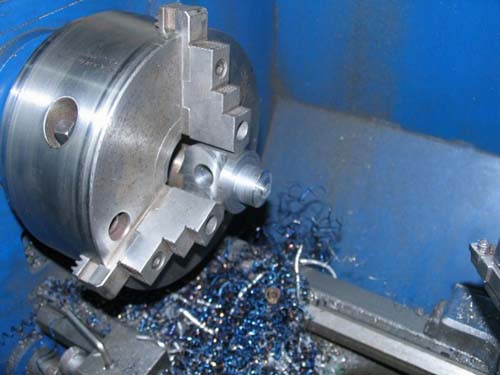

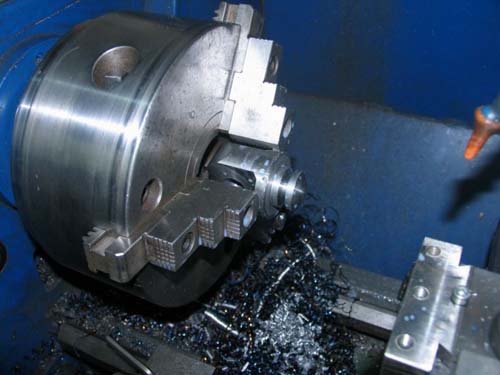

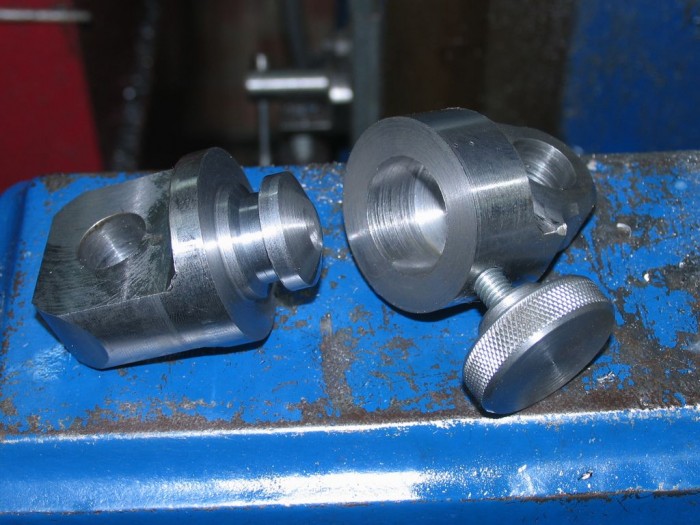

Encore un petit usinage
 |

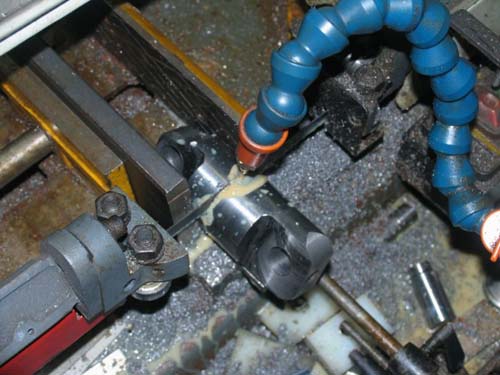

la rainure
 |

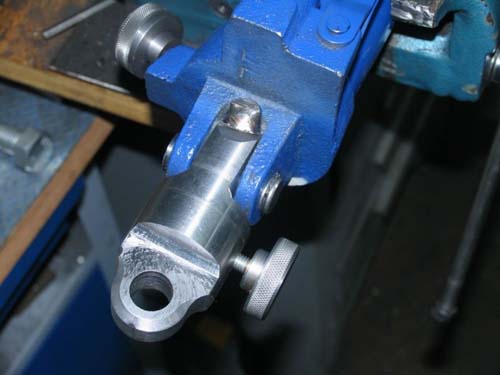

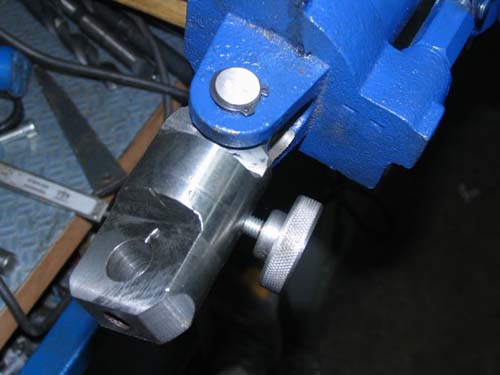

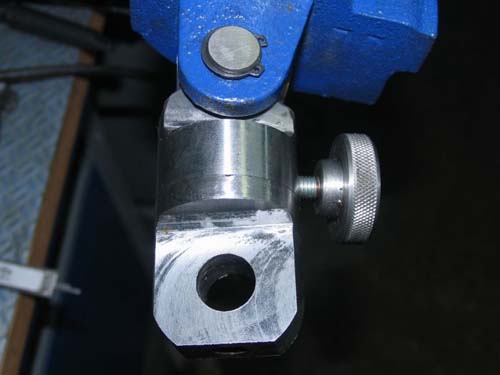

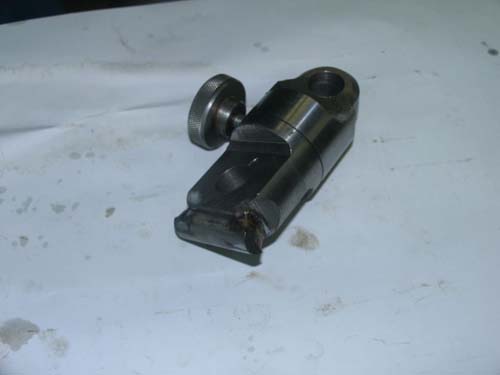

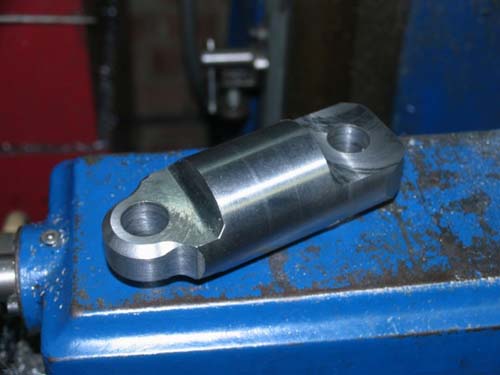

Et voilà ce que ça donne
 |
 |
 |

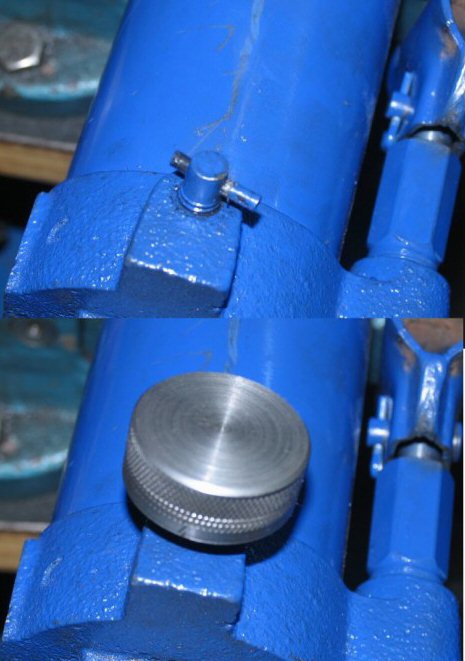

D’origine on monte et on descend en serrant le
robinet avec le levier comme un cric, pas pratique du tout.
 |
La
petite biellette risque de s’échapper, et/ou se mettre en
portefeuille, sous la charge.
J'ai donc réparé l'erreur, j'ai retourné la biellette et ajouté
une cale qui pousse au fond du piston, de cette façon
l'articulation est supprimée. |
|
 |
|
Pour les renforts j'ai tout
d'abord pensé et fabriqué 4 rotules, mais je me suis vite
rendu compte que le rayon d'action était trop limité, quoi
qu’elles sont finie, je ne vais pas rentrer dans les
détails à moins qu'un de vous serait intéressé, mais dans
ce cas j’ouvrirais un autre post.
Ceci dit c'est quand même une idée
qui m'a fait perdre pas mal de temps mais bon, quand ça
marche pas, on oubli et on recommence.
Je me suis donc tourné vers un autre
système bien plus approprié pour une chèvre.
|

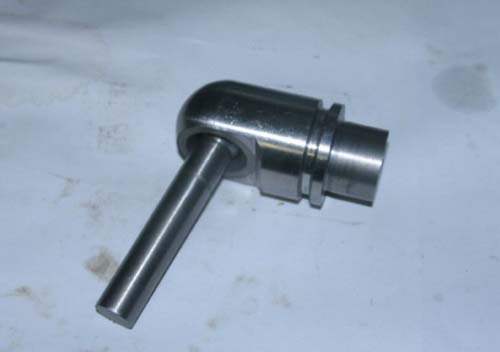

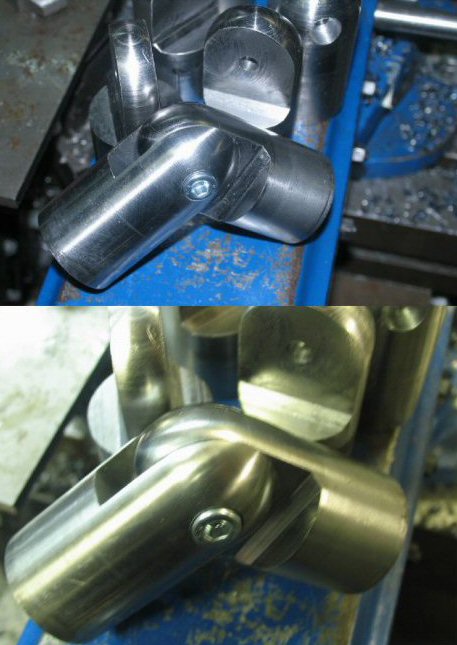

La rotule en question, pas mal mais marche pas,
snif....
 |
Toujours dans un vieux bout de ferraille de
même provenance (salut Gaston)
 |

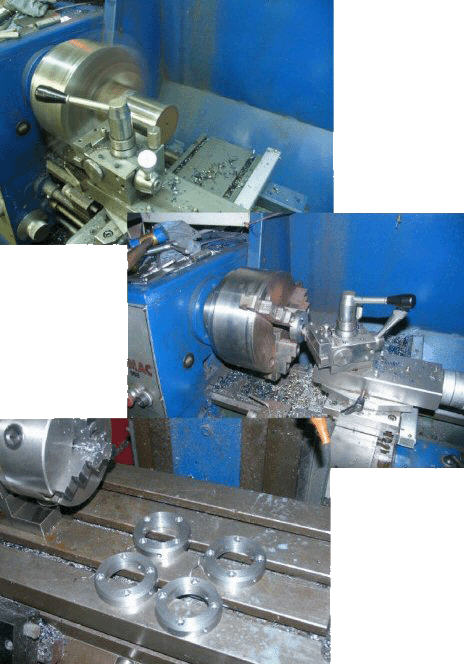

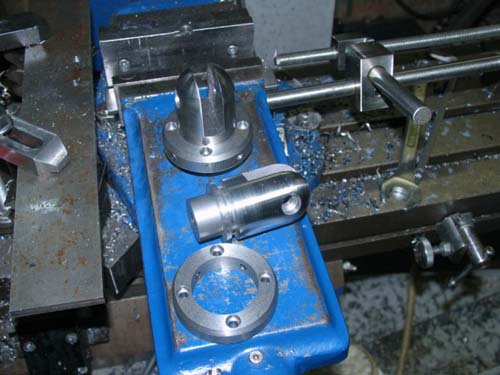

Fabrication des 4 bagues pour le bridage des
articulation
 |

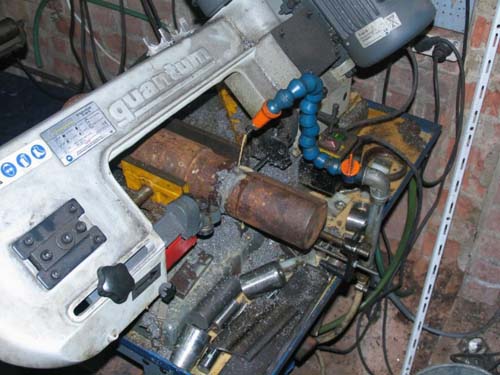

Toujours dans de la récupe, 8 bouts d'arbre
de 40mm de diam sur 80mm de long
 |

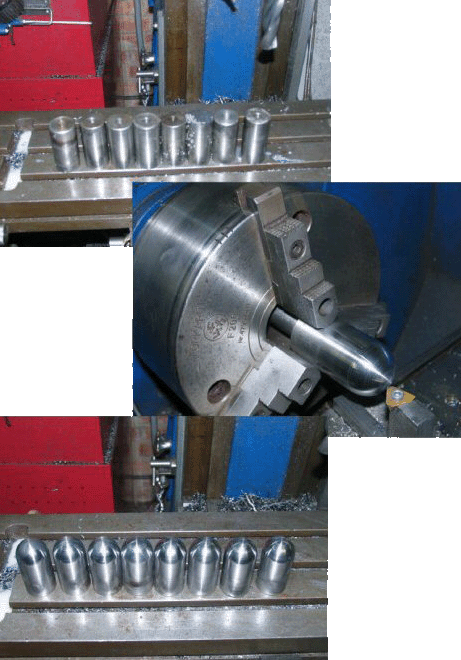

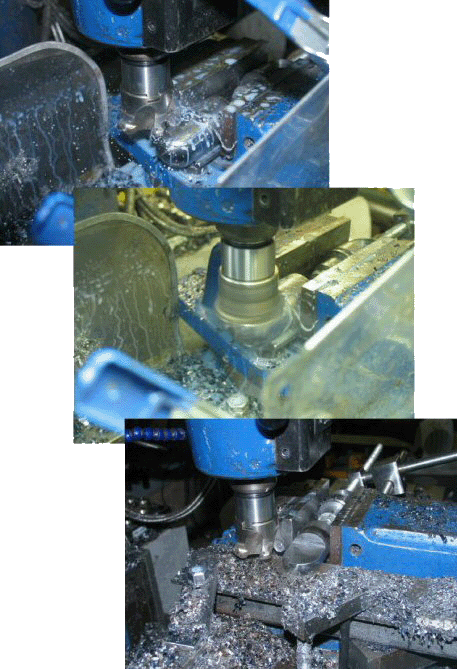

Usinage des parties femelles
 |

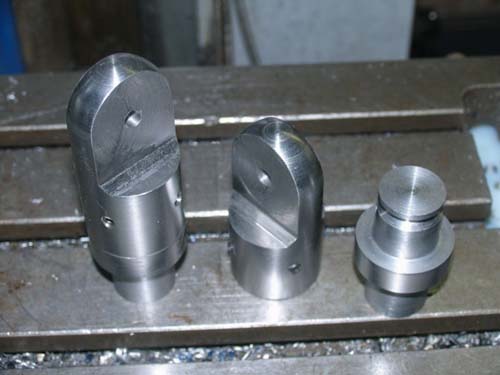

Puis des parties male
 |

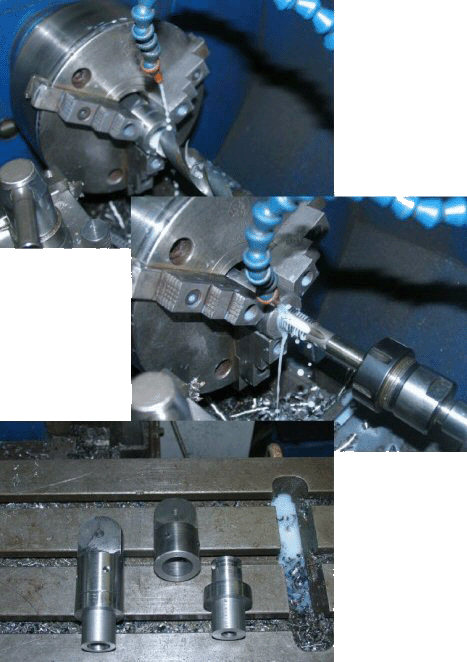

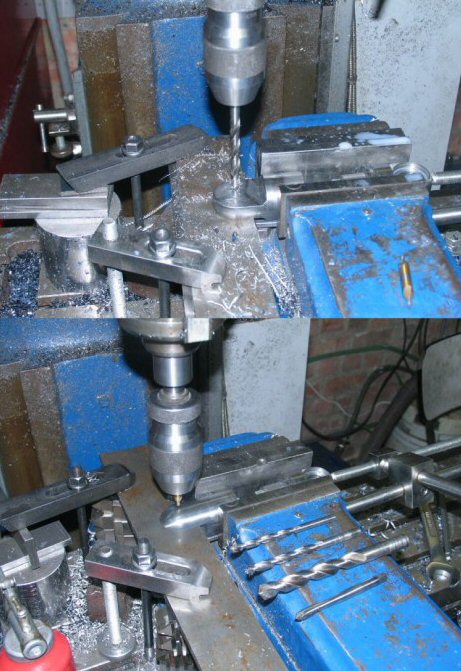

Perçage taraudage et lamage
 |
|
Montage pour vérification, les perçage sont
parfait, quasiment aucun rebord
 |

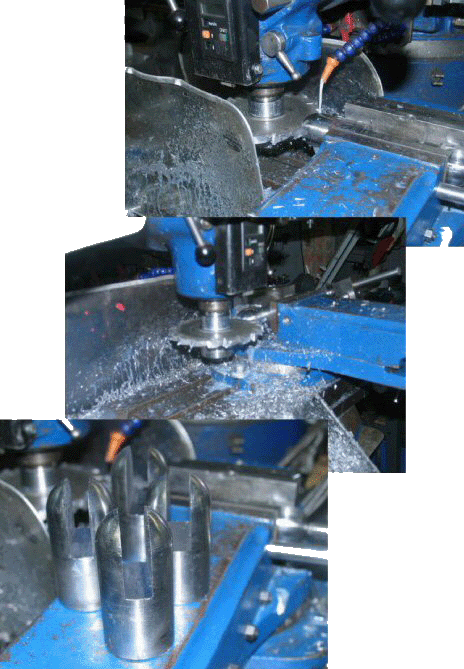

J'ai usiné une rainure pour permettre a
l'ensemble de pivoter, la pièce rentre dans la bague et est
maintenue par les 4 vis sur le champ de la bague le bas est
réduit a 28mm et rentrera dans le montant et les pieds
 |
|
Les 8 pièces sont percées a 28mm à leurs
bases et 4 perçages taraudés à 6mm sur leur circonférence
qui serviront a maintenir une autre pièce qui feront pivot.
 |
En plus clair
 |

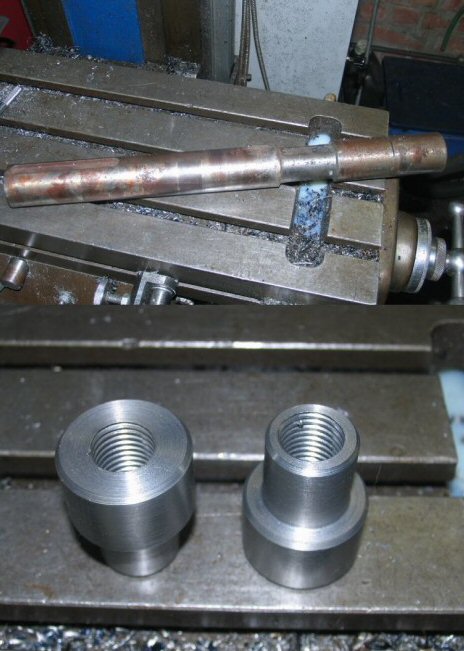

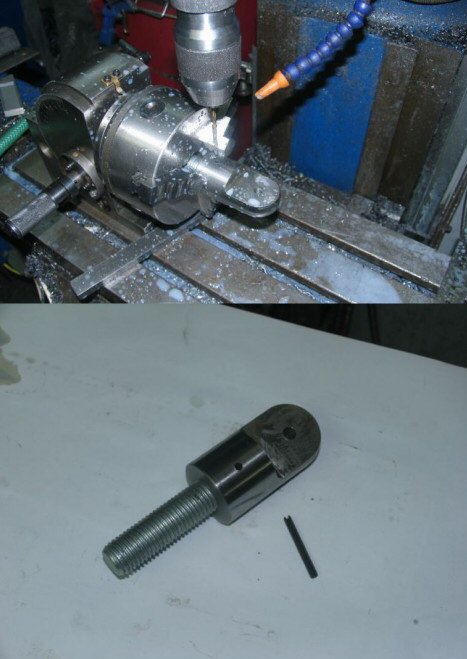

Fabrication de deux douilles taraudées en M20
 |
Assemblage de la tige filetée en M20 sur 2
pièces
 |
|

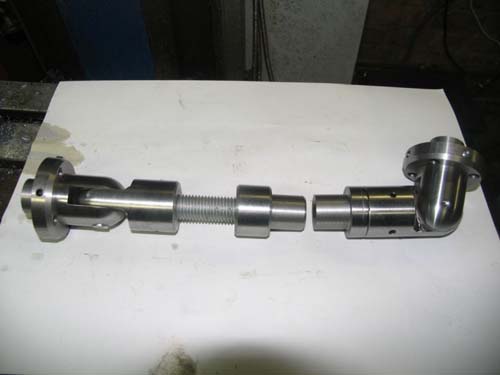

Un ensemble monté qui en dit bien plus, entre
les deux parties viendra s'insérer un tube de 30/30
 |

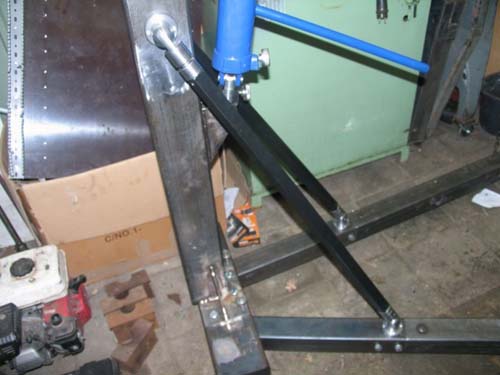

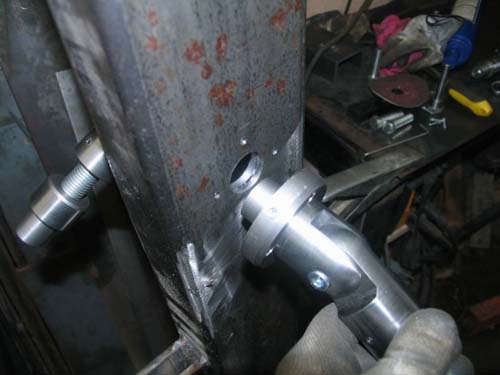

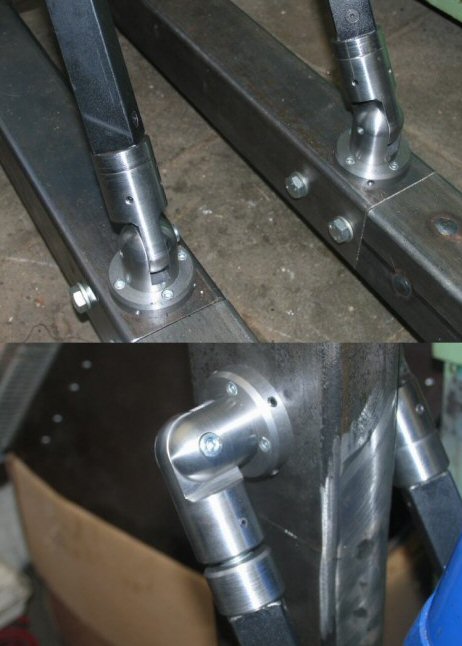

Montage sur le montant de la chèvre
 |
 |

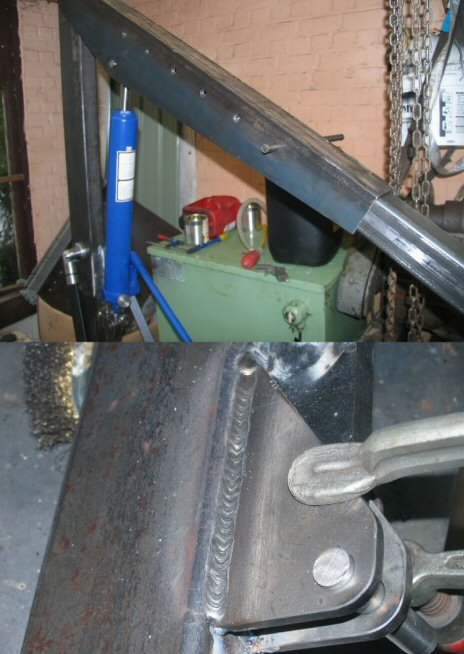

Montage du piston et de la flèche, marche
bien ce petit inverter de chez brico!
 |
Voilà c'est monté
 |
Pour rallonger les renforts, il suffit de faire
tourner le tube sur lui même, ce système me permet d'écarter
ou de refermer les pieds avec une grande facilité et de plus
sans forcement garder une symétrie
 |
|

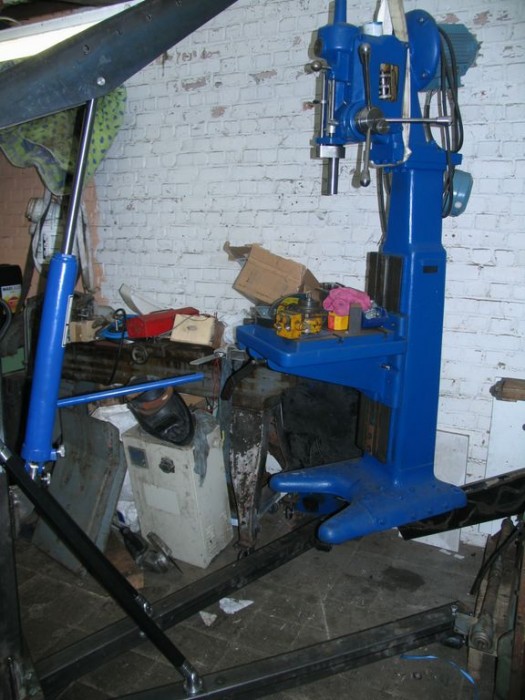

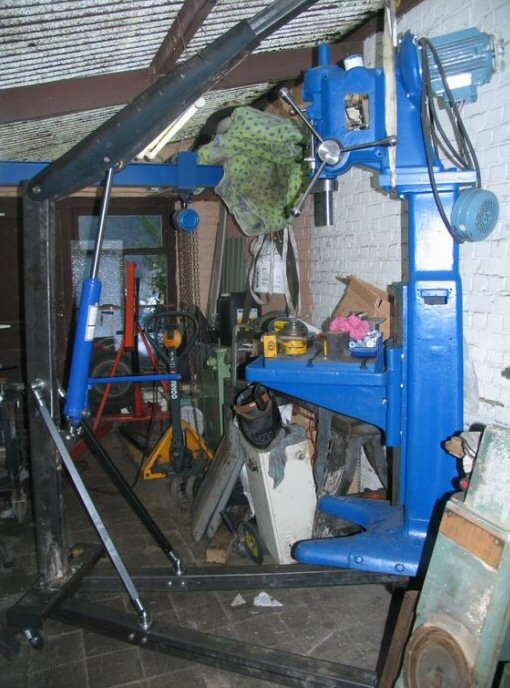

Premier essais très concluant, la
perceuse pèse pas loin des 400ks si pas plus, ça monte a
bout de flèche comme un morceau de paille, je l'ai montée
a 60cm du sol, pas possible d'aller plus haut, je suis
contre la toiture.
Il me reste plus qu'à tout démonter
pièce par pièce pour le passage a la peinture, j'aimerai
bien laisser les partie usinée non peinte mais ça risque
de rouiller assez vite.
|
 |
 |
Ma conclusion;
J'ai lever de retour 500kg et j'ai essayé de bouger les pied,
je constate que c'est impossible, avec les pied desserrer je
n'ai pas réussi a les écarter, alors en regardant bien
l'ensemble, pour que les renfort écarte les pied il faudrait

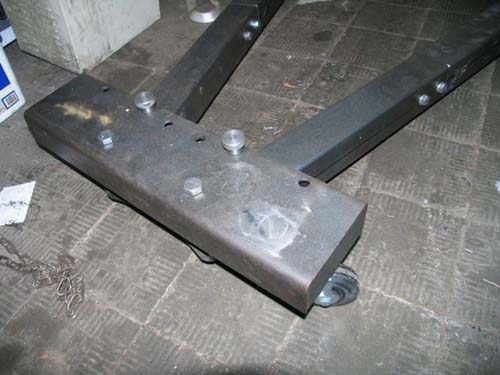

que toute la base plie et je rappelle que c'est une tôle pliée
de 5mm d'épaisseur elle forme un U de 15cm de large sur 6 de
haut et 60cm de long, a l'intérieur 3 renforts de 30mm/10mm
sur sa longueur (600mm) + un plat de 14x60x8mm d'épaisseur,
c'est donc de là que parte les pieds le montant est fixé par
2M16 qui traverse la base et 2M16 qui serre en même temps les
deux pied non pas avec un écrou mais avec une douille qui
traverse le pied, je pense qu'avant de plier ça, le piston
sera a sa limite et criera au secours.
Une fois les deux pieds serré il est impossible de les bouger
sans aucune charge donc je ne pense pas que j'ai du souci à me
faire de ce côté là.

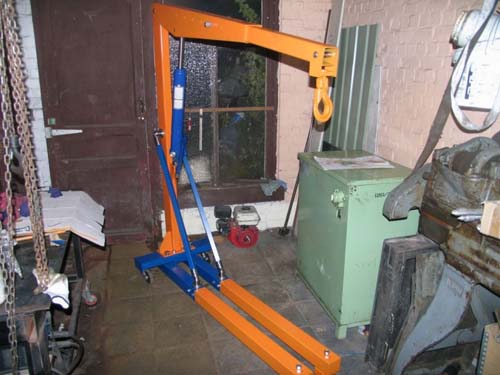

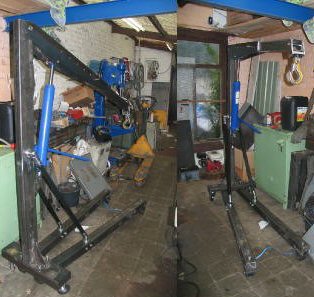

Voilà les photos de la fin.
Philippe |
 |
 |
 |
 |
 |
